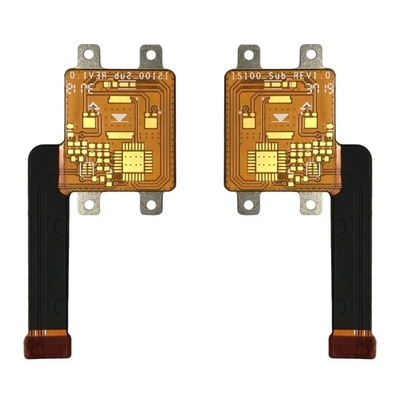

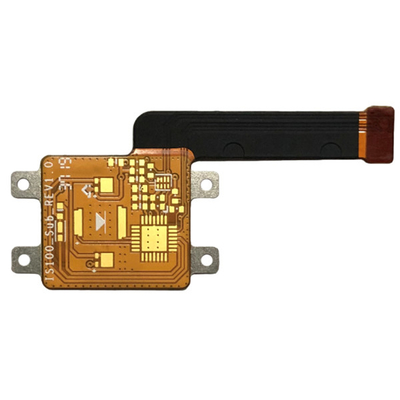

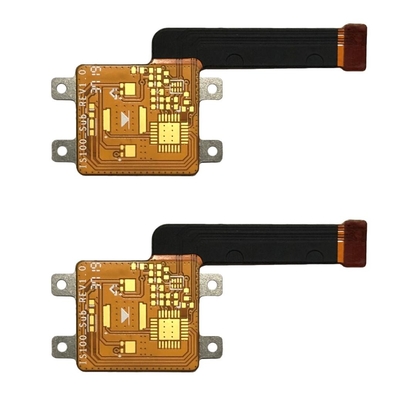

HASL OSP متعدد الطبقات فليكس Pcb نموذج أولي خال من الهالوجين

HASL OSP متعدد الطبقات فليكس Pcb نموذج أولي خال من الهالوجين

جامدة فليكس ثنائي الفينيل متعدد الكلور جامدة فليكس تصميم ثنائي الفينيل متعدد الكلور متعدد الطبقات فليكس ثنائي الفينيل متعدد الكلور فليكس ثنائي الفينيل متعدد الكلور متعدد الطبقات فليكس الدوائر النموذج الأولي للدائرة المرنة

لوحة دوائر مطبوعة صلبة مرنة متعددة الطبقات

طبقة PCB: طبقة واحدة ، مزدوجة الجوانب ، متعددة الطبقات

مادة ثنائي الفينيل متعدد الكلور: FR-4 (قياسي FR4 ، Mid-Tg FR4 ، Hi-Tg FR4 ، مادة تجميع خالية من الرصاص) ، خالٍ من الهالوجين ، مملوء بالسيراميك ، بوليميد ...

الانتهاء من السطح: غمر القصدير ، الغمر الفضي ، ENIG ، ENEPIG ، HASL ، OSP ، الذهب الصلب ، الذهب الناعم (في الغالب ENIG)

سمك النحاس: 1/3 ~ 5 أوقية

حجم الحفر Smasllest: 0.15mm

أصغر أثر / مساحة: 3 ميل / 3 ميل

قناع اللحام: فيلم غطاء قناع اللحام PI أو تصفيح فيلم غطاء قناع لحام PET (أسود ، أحمر ، أصفر وأخضر ، إلخ)

وسيلة إيضاح: أبيض ، أسود وحسب طلب الزبون

التطبيق: منتج الاتصالات ، مجال الفضاء ، المنتجات العسكرية والمجالات الطبية

تتراوح تطبيقات مركبات ثنائي الفينيل متعدد الكلور الصلبة من الأجهزة الكهربائية الصغيرة إلى المجالات الفضائية والعسكرية والطبية الكبيرة.وتصنع لوحات الدوائر المطبوعة المرنة من ركيزة مرنة.تتميز بسمك أقل وأخف وزنًا وقابلة للانحناء ديناميكيًا ، لذلك يمكنها توفير مساحة كما أن لها تطبيقات واسعة على قدم المساواة بسبب أدائها الكهربائي والحراري الممتاز.

PCBS المرنة الصلبة هي لوحات تجمع بين تقنية الألواح المرنة واللوح الصلب.وهي تتكون من طبقات متعددة من ركائز الدوائر المرنة المتصلة بواحد أو أكثر من الألواح الصلبة إما خارجيًا أو داخليًا.لذلك فإنهم يمتلكون مزايا كل من لوحات الدوائر المطبوعة الصلبة ولوحات الدوائر المرنة.توفر منتجات Rigid-Flex تكاملاً موثوقًا به للعديد من مجموعات لوحات الدوائر المطبوعة الصلبة في وحدة PCB واحدة قادرة على دعم التجميع ، وتوفير المساحة / الوزن ، والاستقرار الميكانيكي.

تشمل مزايا الألواح المرنة الصلبة ما يلي:

1) تخدير وزن المنتجات

2) مقاومة درجات الحرارة ممتازة

3) أن تكون أكثر مرونة

4) موثوقية جيدة

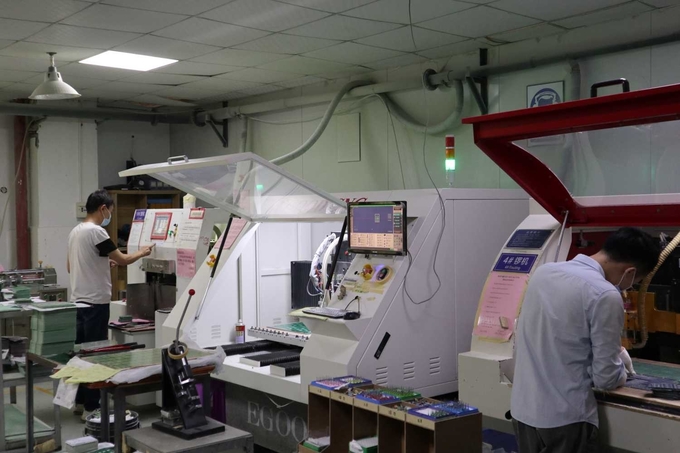

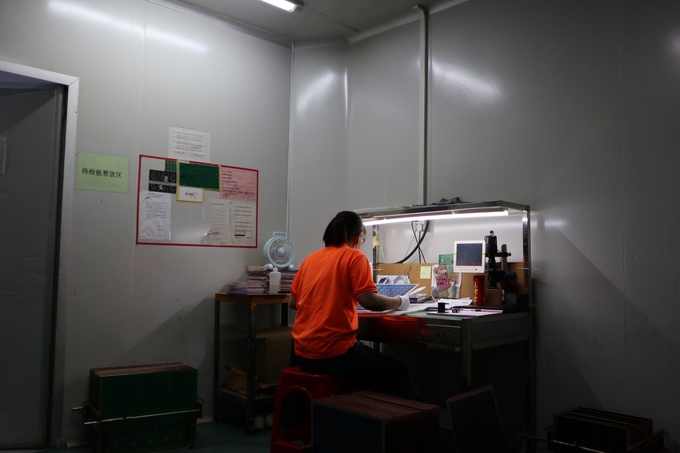

مقدمة المصنع:

تغطي منتجات HSX لوحات الدوائر المطبوعة 1 ~ 32L FR-4 ولوحات الدوائر المطبوعة IMS ولوحات الدوائر المطبوعة HDI ولوحات PTFE عالية التردد ولوحات hardflex.ونحن نقدم خدمات quikturn / السريعة المرنة (من 12 ساعة إلى 72 ساعة) ، وكذلك الحجم الصغير لتصنيع ثنائي الفينيل متعدد الكلور كبير الحجم.

تستخدم المنتجات على نطاق واسع في مجالات التكنولوجيا الفائقة ، وصناعة الاتصالات lilke ، وصناعة إمدادات الطاقة ، والصناعات الإلكترونية الاستهلاكية ، والتحكم الصناعي ، والأجهزة الطبية ، وما إلى ذلك.نحن نملك فريق ثنائي الفينيل متعدد الكلور المتعلمين وذوي الخبرة ومعدات الإنتاج المتقدمة.

الحد الأقصى للطبقات: 32 طبقة (تحتاج طبقة 20 إلى المراجعة)

أقصى حجم للوحة النهاية: 740 * 500 مم (> 600 مم يحتاج إلى المراجعة)

الحد الأدنى لحجم لوحة الإنهاء: 5 * 5 مللي متر

مادة ثنائي الفينيل متعدد الكلور: PI + FR4 ، FR4 ، روجرز ، خالٍ من الهالوجين ، عالي TG والنحاس الثقيل

سمك ثنائي الفينيل متعدد الكلور: 0.2 ~ 4.0 مم (＜ 0.2 مم ، ＞ 4 مم يحتاج إلى المراجعة)

سمك النحاس ثنائي الفينيل متعدد الكلور: H ~ 5oz

القوس واللف: 0.075٪

دقيقة.حجم الثقب: 0.15 مم (＜ 0.15 مم يحتاج إلى المراجعة)

أقصى حجم للفتحة: 6.0 مم (> 6 مم ، استخدم الطحن لتكبير الثقوب)

HDI دقيقة ثقب الحفر: 0.08-0.10 مللي متر

الحد الأدنى للمساحة في الطبقة الداخلية (من جانب واحد): 4 8 لتر (شامل): العينة: 4 مل ؛حجم صغير: 4.5 مل ؛

8 ~ 12 لتر (تشمل): العينة: 5 مل ؛حجم صغير: 5.5 مل

12 ～ 18 لتر (تشمل): العينة: 6 مل ؛حجم صغير: 6.5 مل

قناع لحام ثنائي الفينيل متعدد الكلور: أخضر ، مات أخضر ، أزرق ، مات أزرق ، أسود ، مات أسود ، أصفر ، أحمر ، أبيض ، إلخ

PCB بالشاشة الحريرية: أبيض ، أسود ، إلخ

سطح ثنائي الفينيل متعدد الكلور: خالي من الرصاص HASL ، ذهب مغمور ، قصدير غمر ، OSP ، ENIG + OSP ، فضي غمر ، ENEPIG ، إصبع ذهبي

التطبيق: اتصالات ، صناعة / كومسومير إلكتروني.
