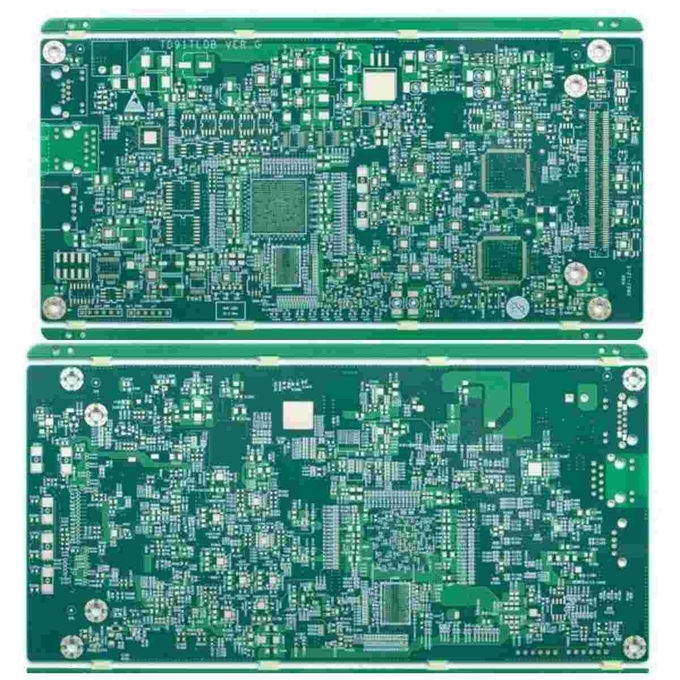

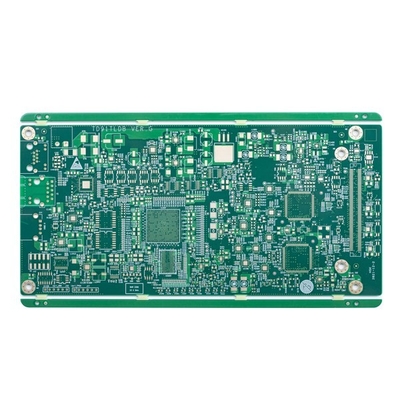

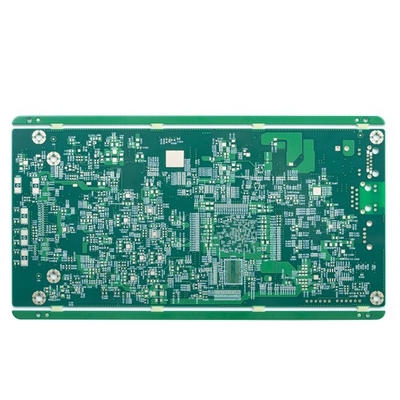

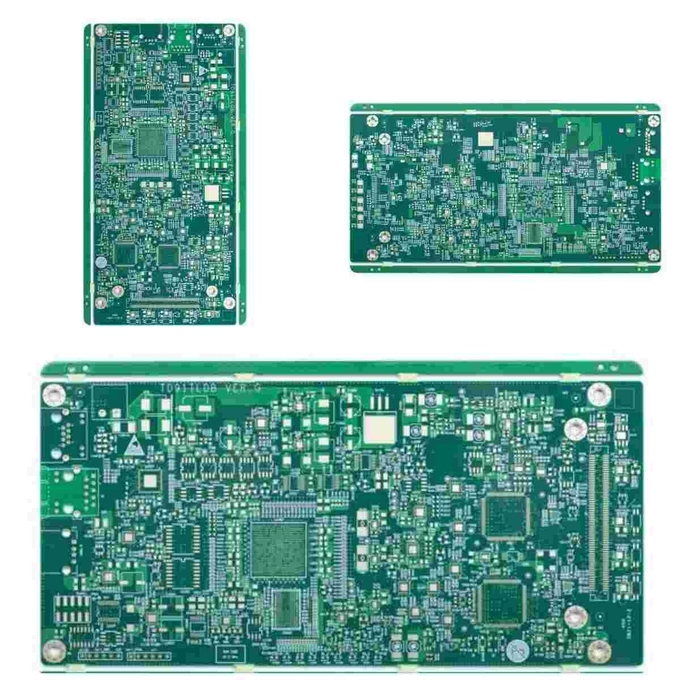

2.0mm 14 طبقة HDI PCB مجلس النموذج الأولي FR4 TG170 لون أخضر Solder Mask

2.0mm 14 طبقة HDI PCB مجلس النموذج الأولي FR4 TG170 لون أخضر Solder Mask

HDI ثنائي الفينيل متعدد الكلور مجلس 14 طبقة لوحة ثنائي الفينيل متعدد الكلور الأخضر لوحة PCB نموذج لوحة دوائر كهربائية النموذج الأولي لوحة دوائر كهربائية FR4 لوحة دارات مطبوعة

14L 1 + N + 1 HDI المجالس

تتميز لوحات الدوائر المطبوعة عالية الكثافة ، والتي تسمى أيضًا لوحات HDI ، بخطوط أدق ومسافات أقرب وأسلاك أكثر كثافة.

تمتلك لوحات HDI كثافة دارة أعلى ، ويمكن أن تتضمن تصميماتها ليس فقط أصغر من خلال الثقوب ومنصات الالتقاط ، ولكن أيضًا كثافة لوحة توصيل أعلى.تستخدم على نطاق واسع لتقليل الوزن والأبعاد الكلية للمنتجات ، وكذلك لتحسين الأداء الكهربائي للجهاز.

تغطي منتجات HSX 1 ~ 32L FR-4 PCB و IMS PCB و HDI مجلسs وألواح PTFE عالية التردد وألواح Rigid-flex وما إلى ذلك. وتوفر خدمات إنتاج مرنة وسريعة الدوران (من 12 ساعة إلى 72 ساعة) ، فضلاً عن الحجم الصغير إلى الحجم الكبير تصنيع ثنائي الفينيل متعدد الكلور.

يبلغ حجم اللوحة الخاصة بقدرة مصنع HSX بحد أقصى 740 × 500 مم ، ولكن عندما يكون حجم اللوحة أكبر من 600 مم ، فستحتاج إلى المراجعة في البداية.والحد الأدنى لحجم اللوحة الذي يمكننا الوصول إليه هو 5 * 5 مم.

يتراوح سمك PCB الذي يمكننا الوصول إليه من 0.2 مم إلى 4.0 مم ، إذا كان سمك اللوحة أصغر من 0.2 مم ، أو أكبر من 4 مم ، فسوف تحتاج إلى تقييم اللوحة في البداية (PS. إذا كان سمك اللوحة </ = 0.6 مم ، فإن السطح النهائي لا يمكن أن يكون HASL / LF-HASL)

تبلغ قدرة حجم الفتحة الدنيا للمصنع 0.15 مم ، إذا كان حجم الفتحة أصغر من 0.15 مم ، فستحتاج إلى مراجعة اللوحة في البداية.

تشمل ألوان قناع اللحام الأحمر ، والأخضر غير اللامع ، والأخضر غير اللامع ، والأزرق ، والأزرق غير اللامع ، والأسود ، والأسود غير اللامع ، والأبيض ، وما إلى ذلك.

تشمل ألوان الأرجل الأبيض والأسود وما إلى ذلك.
