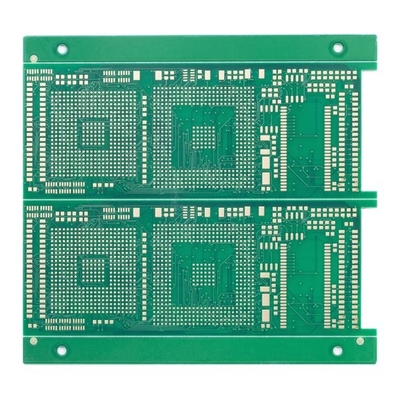

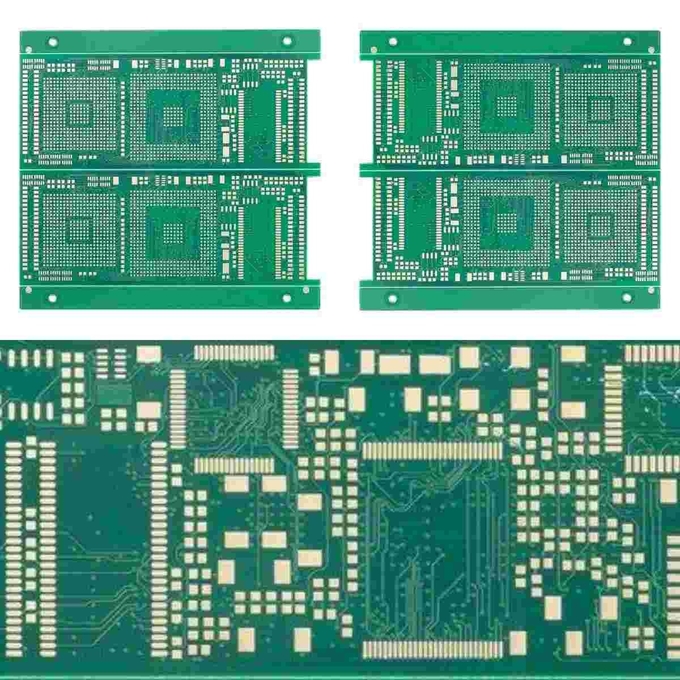

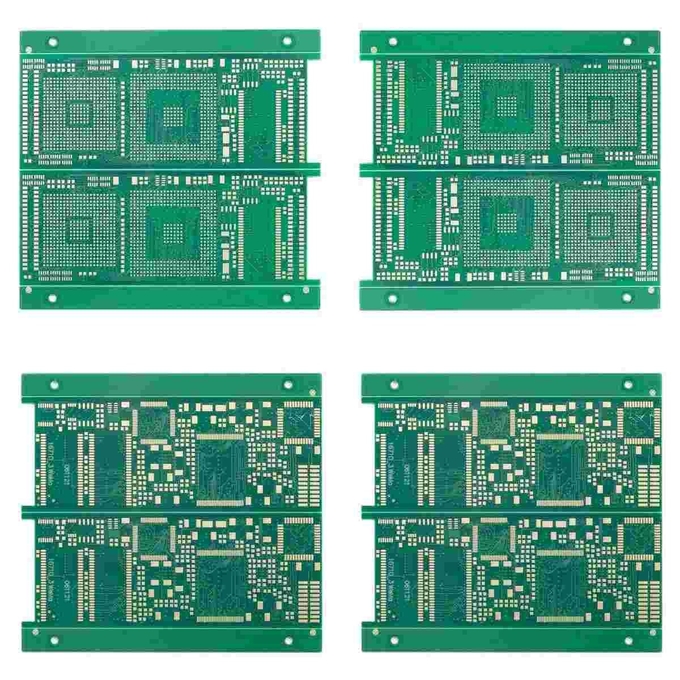

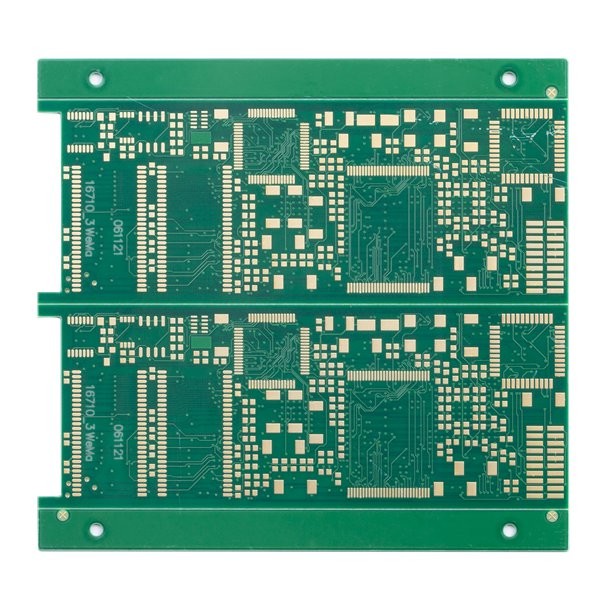

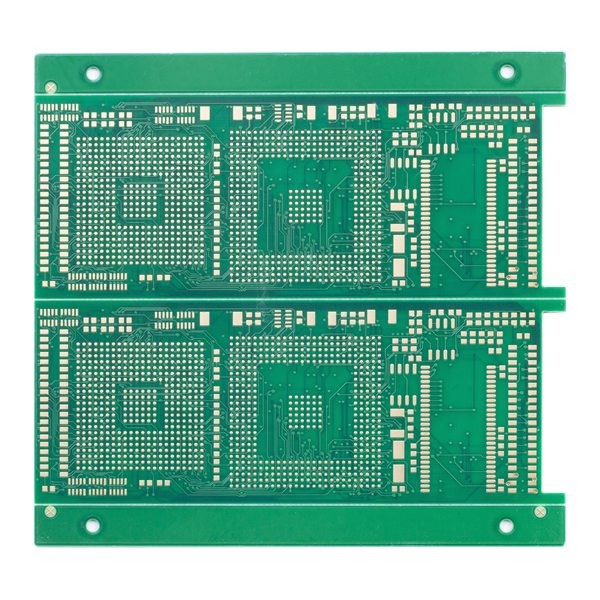

متعدد الطبقات HDI ثنائي الفينيل متعدد الكلور المجلس 0.9 مم 8 طبقة تصنيع ثنائي الفينيل متعدد الكلور قناع اللحيم الأخضر

  • Multilayer HDI PCB Board 0.9mm 8 Layer Pcb Fabrication Green Solder Mask
  • Multilayer HDI PCB Board 0.9mm 8 Layer Pcb Fabrication Green Solder Mask
مكان المنشأ الصين
اسم العلامة التجارية Huashengxin
إصدار الشهادات UL , ISO9001
رقم الموديل 126747
الحد الأدنى لكمية 1 قطع
تفاصيل التغليف مكنسة كهرباء
وقت التسليم أسرع 24 ساعة للنموذج الأولي 2 لتر و 4 لتر ، 3 أيام لإنتاج لوح HDI
شروط الدفع تي / ت

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

ويتشات: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
اسم ثنائي الفينيل متعدد الكلور 8L 2 + N + 2 HDI لوحات مارتيريال FR-4 ، TG170
طبقة المجلس 8 لتر سماكة مجلس 0.9 مم
سماكة النحاس 1 / H / 1/1 / H / H / H / 1 أوقية Min.PCB المسار / الفجوة 3/3 ميل
قناع اللحيم لون أخضر أصغر ثقب حفر ميكانيكي 0.15 ملم
طلب خاص HDI دفن فيا وأعمى ، خطوتين مكدس طلب التحكم الصناعي
تسليط الضوء

ISO9001 HDI لوحة ثنائي الفينيل متعدد الكلور

,

0.9 مم HDI لوحة ثنائي الفينيل متعدد الكلور

,

0.9 مم 8 طبقة تصنيع ثنائي الفينيل متعدد الكلور
اترك رسالة
منتوج وصف

متعدد الطبقات HDI ثنائي الفينيل متعدد الكلور المجلس 0.9 مم 8 طبقة تصنيع ثنائي الفينيل متعدد الكلور قناع اللحيم الأخضر



HDI ثنائي الفينيل متعدد الكلور مجلس متعدد الطبقات لوحة ثنائي الفينيل متعدد الكلور 8 طبقة لوحة دارات مطبوعة لوحة HDI الصين تجميع ثنائي الفينيل متعدد الكلور خدمة تصنيع ثنائي الفينيل متعدد الكلور عاصي



8L 2 + N + 2 HDI لوحات



HDI PCB تعني لوحات الدوائر المطبوعة عالية الكثافة المتصلة ، وتتميز بخطوط دقيقة ومسافات أقرب وأسلاك أكثر كثافة.

نظرًا لكثافة الدوائر الأعلى من لوحات الدوائر التقليدية ، يمكن أن تتضمن تصميمات HDI PCB أصغر من خلال الثقوب ومنصات الالتقاط ، فضلاً عن كثافة لوحة التوصيل الأعلى.يستخدم HDI PCB على نطاق واسع لتقليل الوزن والأبعاد الإجمالية للمنتجات ، وكذلك لتحسين الأداء الكهربائي للجهاز.



HDI مجلس Stack-up:

1 + N + 1مع ميكروفيا الليزر والجوهر الميكانيكي المدفون عبر.يمثل الرقم "1" "تراكمًا" أو تصفيحًا متسلسلًا على كل جانب من جوانب القلب.
أنا + N + أنا (أنا> = 2)تحتوي مركبات ثنائي الفينيل متعدد الكلور على 2 أو أكثر من "تراكم" طبقات الترابط عالية الكثافة.يمكن أن تكون Microvias على طبقات مختلفة متداخلة أو مكدسة.تشاهد هياكل ميكروفيا المكدسة المليئة بالنحاس بشكل شائع في التصاميم الصعبة.





طبقة ثنائي الفينيل متعدد الكلور 8 لتر مادة ثنائي الفينيل متعدد الكلور FR4 TG170
سماكة النحاس 1 / H / 1/1 / H / H / H / 1 أوقية سمك ثنائي الفينيل متعدد الكلور 0.9 ملم
دقيقة.حجم الحفرة 0.15 ملم Min.PCB المسار / الفجوة: 3/3 ميل
قناع لحام ثنائي الفينيل متعدد الكلور لون أخضر PCB بالشاشة الحريرية أبيض
انتهى سطح ثنائي الفينيل متعدد الكلور غمر الذهب مخطط ثنائي الفينيل متعدد الكلور التوجيه / V-CUT
طلب التحكم الصناعي
متطلبات خاصة: مساحة وفجوة صغيرة للخط: 3 / 3mil / HDI دفن vias و vias العمياء ، خطوتين مكدس لأعلى / دقيقة.من خلال حجم الثقب 0.15 مم / التحكم في المعاوقة / الراتنج المملوء والمطلي فوق / 0.25 مم BGA





التعليمات:

Q1: هل أنت مصنع أو شركة تجارية؟

ج: نعم ، نحن المصنع ، لدينا نموذج أولي مستقل لتصنيع ثنائي الفينيل متعدد الكلور سريع الانعطاف وخطوط إنتاج ثنائي الفينيل متعدد الكلور كبيرة الحجم.


Q2: ما هو نوع تنسيق ملف PCB الذي يمكنك قبوله للإنتاج؟
ج: جربر ، PROTEL 99SE ، PROTEL DXP ، POWER PCB ، CAM350 ، ODB + (. TGZ)

س 3: هل ملفات ثنائي الفينيل متعدد الكلور الخاصة بي آمنة عندما أرسلها إليك للتصنيع؟
ج: نحن نحترم حقوق الطبع والنشر للعميل ولن نصنع أبدًا ثنائي الفينيل متعدد الكلور مع ملفاتك لشخص آخر ما لم نتلق إذنًا كتابيًا من جانبك ، ولن نشارك هذه الملفات مع أي أطراف ثالثة أخرى.ويمكننا توقيع اتفاقية عدم إفشاء مع العميل إذا لزم الأمر.

Q4: إذا لم يكن لدينا ملف PCB / ملف Gerber ، فلدينا عينة PCB فقط ، فهل يمكنك إنتاجها من أجلي؟
ج: نعم ، يمكننا مساعدتك في استنساخ ثنائي الفينيل متعدد الكلور.فقط أرسل لنا عينة ثنائي الفينيل متعدد الكلور ، يمكننا استنساخ تصميم ثنائي الفينيل متعدد الكلور والعمل عليه.


Q5: ما هو مهلك القياسي لثنائي الفينيل متعدد الكلور؟
ج: عينة / نموذج أولي (أقل من 3 متر مربع):

1-2 طبقات: من 3 إلى 5 أيام عمل (أسرع 24 ساعة لخدمات الانعطاف السريع)
4-8 طبقات: 7 ~ 12 يوم عمل (أسرع 48 ساعة لخدمات الانعطاف السريع)
الإنتاج الضخم (أقل من 200 م 2):
1-2 طبقات: من 7 إلى 12 يوم عمل
4-8 طبقات: 10 إلى 15 يوم عمل

س 6: ما الدفع الذي تقبله؟
ج: التحويل البنكي (T / T) أو خطاب الاعتماد (L / C) أو Paypal (فقط لقيمة صغيرة أقل من 500 دولار أمريكي)



س 7: ما هي طريقة الشحن؟

بالنسبة للبضائع الثقيلة التي يزيد وزنها عن 300 كجم ، قد نقوم بشحن لوحات ثنائي الفينيل متعدد الكلور الخاصة بك عن طريق السفن أو عن طريق الجو لتوفير تكلفة الشحن.بالطبع ، إذا كان لديك وكيل شحن خاص بك ، فقد نتصل بهم للتعامل مع شحنتك.


Q8: ما هو الحد الأدنى لكمية الطلب؟
ج: لا موك. الكمية سوف تؤثر فقط على السعر.يرجى الاتصال بنا للحصول على RFQ.
