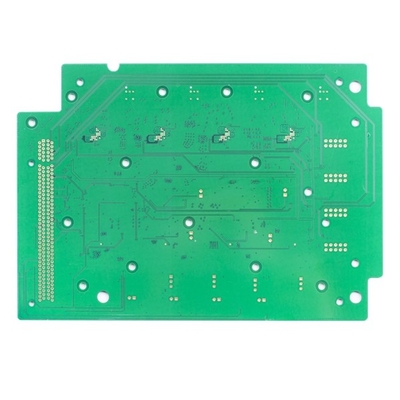

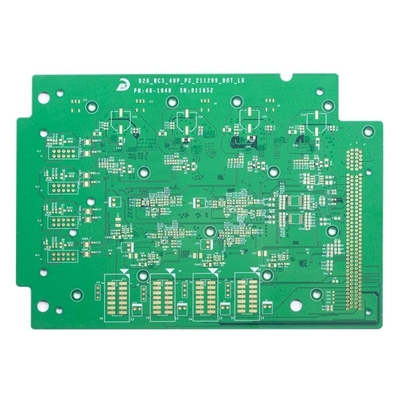

1.6 مللي متر FR4 ENIG 6 طبقات لوحة دوائر كهربائية PCB قناع لحام أخضر غمر ذهبي

1.6 مللي متر FR4 ENIG 6 طبقات لوحة دوائر كهربائية PCB قناع لحام أخضر غمر ذهبي

Quick Turn لوحات ثنائي الفينيل متعدد الكلور Press-Fit Hole PCB لون أخضر Color Solder Mask ENIG PCB 6 طبقة PCB Manufacturing أمر عاجل

6L Press-fit Hole سريع الدوران ثنائي الفينيل متعدد الكلور

تأسست شركة Shenzhen Huashengxin Circuit في عام 2010 ، وهي شركة متخصصة في تصنيع لوحات الدوائر المطبوعة.تغطي منتجات Huashengxin 1 ~ 32L FR-4 PCB ، IMS PCB ، لوحات HDI ، لوحات PTFE عالية التردد وألواح Rigid-flex وما إلى ذلك. نحن نقدم خدمات إنتاج مرنة سريعة الدوران (12 ساعة إلى 72 ساعة) ، وكذلك الحجم الصغير إلى الحجم الكبير تصنيع ثنائي الفينيل متعدد الكلور.ويتم تطبيق منتجاتنا على نطاق واسع من صناعة الاتصالات وأجهزة إمدادات الطاقة وشبكات الكمبيوتر إلى صناعة الطيران.

الحد الأقصى للطبقات هو 32 طبقة (تحتاج الطبقة 20 إلى المراجعة)

يبلغ الحد الأقصى لحجم لوحة الإنهاء 740 * 500 مم ، ولكن إذا كان جانب اللوحة> 600 مم ، فستحتاج إلى مراجعة اللوحة

الحد الأدنى لحجم لوحة الإنهاء 5 * 5 مم
تشمل مادة ثنائي الفينيل متعدد الكلور PI + FR4 ، FR4 ، روجرز ، حفر
قدرة سماكة PCB هي 0.2 ~ 4.0 مم (تحتاج إلى المراجعة عند <0.2 مم ، أو> 4 مم) (ولا يمكن عمل سطح HASL بسماكة اللوحة </ = 0.6 مم)

سمك النحاس للقاعدة النحاسية الداخلية والخارجية القدرة: 0.3 / 0.5 أوقية كحد أدنى ، 3 أوقية كحد أقصى ، تقدم 4-6 أوقية

التسامح الانحناء والالتواء: 0.075٪

دقيقة.حجم الفتحة: 0.15 مم (تحتاج إلى مراجعة اللوحة إذا كانت أصغر من 0.15 مم)

قدرة ثقب الحفر HDI Min: 0.08-0.10 مللي متر
قدرة المسار / الفجوة PCB: 3mil (0.075mm)
طريقة مخطط PCB: التوجيه / V-CUT / Punching

قدرة سماكة قناع اللحام: معيار 15-20um ؛متقدم: 35 ميكرومتر

الحد الأدنى من قدرة عرض جسر قناع اللحام: أخضر 4 ميل ، لون آخر 4.8 ميل

قدرة ملء الثقوب لقناع اللحام: 0.1-0.5 مللي متر

يغطي لون قناع اللحام الأخضر ، والأخضر غير اللامع ، والأزرق ، والأزرق غير اللامع ، والأسود ، والأسود غير اللامع ، والأصفر ، والأحمر ، والأبيض ، إلخ.
يتضمن PCB بالشاشة الحريرية الأبيض والأسود وحسب طلبك

قدرة سماكة القناع القابل للنزع: 500-1000um
فيلم الأكسدة لقدرة OSP: 0.2-0.5um

التعليمات:
س 1:كيف يمكنني الحصول على الاقتباس؟
ج: يرجى إرسال ملف جربر بتنسيق Gerber و PROTEL 99SE و PROTEL DXP و POWER PCB و CAM350 و ODB وتقديم كميات الطلب.سوف نقدم الاقتباس وفقا لذلك.

س 2: هل يمكنك تصنيع ثنائي الفينيل متعدد الكلور من ملف صورة؟
ج: لا. ولكن إذا كان بإمكانك أن ترسل لنا عينة من ثنائي الفينيل متعدد الكلور ، فيمكننا استنساخ تصميمه والعمل به.

Q3: هل لديك ثنائي الفينيل متعدد الكلور في المخزون.
ج: يتم تخصيص معظم لوحات PCB ، ولديها تصميمات مختلفة ، ونحن ننتجها وفقًا لملفات gerber المقدمة من العملاء.

Q4: ما هي مواد FR4 التي تستخدمها عادة؟

ج: Kingمجلس ، ITEQ ، Shengyi ...

س 5:ما نوع طريقة الشحن التي تستخدمها عادة؟
ج: بالنسبة للطلب صغير الحجم ، نقترح دائمًا شحن اللوحات بواسطة DHL ، UPS ، خدمة FedEx من الباب إلى الباب ، يمكننا استخدام حساب الشحن الخاص بك للقيام بالتحصيل أو استخدام حسابنا للشحن في DDU (رسوم الاستيراد غير مدفوعة الأجر) مصطلح التسليم.
وللطلب بكميات كبيرة ، لتوفير تكلفة الشحن ، نقترح ترتيب الشحنة عن طريق الجو أو البحر ، بالطبع ، إذا كان لديك وكيل شحن خاص بك ويمكنك تزويدنا بالمعلومات ، فيمكننا الاتصال بهم لترتيب الشحنة.
