طبقة مزدوجة النموذج الأولي لوحة دوائر التصنيع المرنة 8mil
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| طبقة ثنائي الفينيل متعدد الكلور | لوحة الدائرة ذات النموذج الأولي المرن بطبقتين | مادة | بي |
|---|---|---|---|
| طبقة المجلس | 2 لتر | العلاج النهائي | ENIG |
| سماكة النحاس | 1/1 أوقية | حجم الحفر الأدنى | 0.1 ملم |
| تسليط الضوء | لوحة الدائرة النموذجية ODM,لوحة الدائرة النموذجية 8mil,لوحة الدائرة المرنة 8mil |
||
منتوج وصف

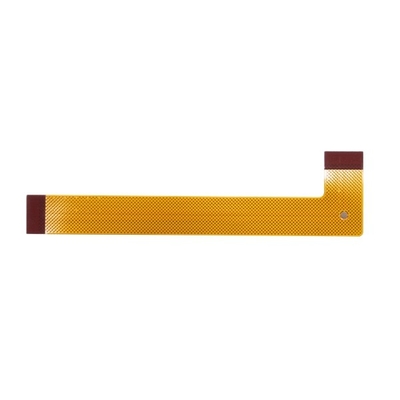

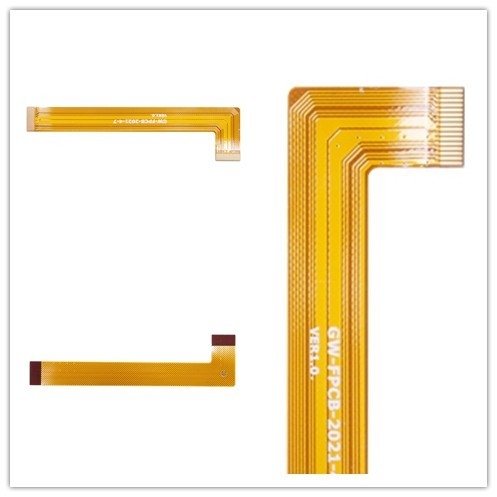

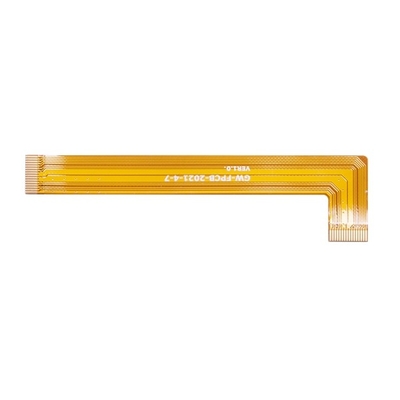

طبقة مزدوجة النموذج الأولي لوحة دوائر التصنيع المرنة 8mil
Flex PCB مجلس PCBA لوحة الدائرة Pcba لوحة دوائر كهربائية PCBA مطبوعة لوحة دوائر كهربائية
طبقة مزدوجة فليكس مجلس ثنائي الفينيل متعدد الكلور
ميزة:
1) دقة التصاميم.تستخدم معظم الأجهزة الإلكترونية المتقدمة المستخدمة اليوم لوحات دوائر مرنة نظرًا للمستوى العالي من الدقة المتوقع منها.
2) فهي خفيفة الوزن.يمكن طي لوحات الدوائر بسهولة ، وبالتالي يمكن وضعها في حجيرات.
3) الأداء طويل الأمد.تسمح الصفات الفائقة للوحات الدارات المرنة بالحصول على المتانة والأداء على المدى الطويل.تسمح خصائص الليونة المنخفضة والكتلة الموجودة في هذه الألواح بالتغلب على تأثير الاهتزازات ، وبالتالي منحها القدرة على تحسين الأداء.
4) تبديد الحرارة.بسبب التصميمات المدمجة للوحة الدائرة ، هناك مسارات حرارية أقصر يتم توليدها وتبديد الحرارة أسرع مقارنة بالأنواع الأخرى من ثنائي الفينيل متعدد الكلور.
5) المرونة.نظرًا لقدرتها على أن تكون مرنة ، فمن السهل ثني لوحات الدوائر المرنة إلى مستويات مختلفة عند تثبيتها ، مما يجعل من الممكن تحسين مستويات الوظائف للإلكترونيات المختلفة.
| القدرة على تقنية FPC | |||
| السمة (جميع الأبعاد ملس ما لم ما عدا ذلك محدد) |
الإنتاج الضخم (العائد≥ 80٪ Cpk≥1.33) |
كمية صغيرة (المحصول≥60٪ مفتاح غلة المواصفات≥80٪ |
عينة |
| FPC (نعم / لا) | نعم | نعم | نعم |
| عدد الطبقات / الهيكل ، ماكس. | 2 | 4 | 6 |
| حجم L×W) ، ماكس. | 550 مم * 250 مم | 550 مم * 250 مم | 700 مم * 250 مم |
| السماكة الاسمية (مم) | 0.1 ~ 0.5 | 0.1 ~ 0.5 | 0.1 ~ 0.8 |
| سماكة التسامح | ± 10٪ (> 0.3mm) / START_T.03mm (≤0.3 مم) | ± 10٪ (> 0.3mm) / START_T.03mm (≤0.3 مم) | ± 10٪ (> 0.3mm) / START_T.03mm (≤0.3 مم) |
| نوع إنهاء السطح | ENIGENEPIGOPSI-SilverI-Tin HASLHARD الذهب | ENIGENEPIGOPSI-SilverI-Tin HASLHARD الذهب | ENIGENEPIGOPSI-SilverI-Tin HASLHARD الذهب |
| سوفت ENIG (نعم / لا) | رقم | رقم | رقم |
| نوع المادة الأساسية | بي | بي | بيلكبتك |
| سمك الغطاء (أم) | 28/50/60/80 | 28/50/60/80 | 28/50/60/80 |
| سمك اللاصق (أم) | 25/40/50/65 | 25/40/50/65 | 25/40/50/65 |
| سماكة النحاس ، الحد الأدنى / الحد الأقصى.(أم) | 12-70 | 12-70 | 12-70 |
| سمك المادة الأساسية ، الحد الأدنى / الحد الأقصى.(أم) | 25-75 | 25-75 | 25-100 |
| حجم الحفر الميكانيكية من خلال ثقب (DHS) ، دقيقة. | 0.15 | 0.15 | 0.15 |
| نسبة التصفيح ، ماكس. | 3: 1 | 3: 1 | 5: 1 |
| حجم الوسادة ، دقيقة. | مع من خلال الفتحة: 0.4 مم بدون من خلال الفتحة: 0.2 مم |
مع من خلال الفتحة: 0.4 مم بدون من خلال الفتحة: 0.2 مم |
مع من خلال الفتحة: 0.3 مم بدون من خلال الفتحة: 0.2 مم |
| تفاوت حجم الوسادة | 20٪ | 20٪ | 10٪ |
| وسادة لتوفير مساحة ، دقيقة. | 4 ميل | 4 ميل | 4 ميل |
| وسادة لتحديد التسامح | ± 3 ميل | ± 3 ميل | ± 2 ميل |
| دقة موقع النمط | ± 3 ميل | ± 3 ميل | ± 2 ميل |
| دقة موقع النمط من الجانب العلوي إلى الأسفل | ± 3 ميل | ± 3 ميل | ± 2 ميل |
| الليزر عبر قطر الثقب / الوسادة ، دقيقة. | 4/12 ميل | 4/10 ميل | 4/10 ميل |
| الطبقة الخارجية (هوز + تصفيح) عرض / مسافة الخط ، دقيقة. | 3/3 ميل | 3/3 ميل | 2/2 ميل |
| عرض / مسافة خط الطبقة الداخلية (Hoz) ، دقيقة. | 3/3 ميل | 3/3 ميل | 2/2 ميل |
| تفاوت عرض الخط الداخلي | ± 10٪ | ± 10٪ | ± 10٪ |
| تسجيل الطبقة الخارجية ، دقيقة.(قطر الوسادة = DHS + X) | درهم +8 | درهم +8 | DHS + 6 |
| تسجيل الطبقة الداخلية ، دقيقة.(قطر الوسادة = DHS + X) (L≤4 طبقة) | DHS + 10 | DHS + 10 | درهم +8 |
| الليزر عبر الملعب حفرة ، دقيقة. | 0.40 مم | 0.40 مم | 0.35 مم |
| خطوة ثقب الميكانيكية ، دقيقة. | 0.50 مم | 0.50 مم | 0.40 مم |
| التسامح موقف حفرة الحفر | ± 2 ميل | ± 2 ميل | ± 2 ميل |
| التسامح حجم الثقب | ± 2 ميل | ± 2 ميل | ± 2 ميل |
| دقة الموقع من ثقب الأدوات (PTH & NPTH) إلى الوسادة | ± 3 ميل | ± 3 ميل | ± 2 ميل |
| دقة الموقع من ثقب الأدوات (PTH & NPTH) إلى المخطط التفصيلي | ± 3 ميل | ± 3 ميل | ± 2 ميل |
| التسامح حجم المخطط التفصيلي | ± 2 ميل | ± 2 ميل | ± 2 ميل |
| تسجيل LPI / السد ، الحد الأدنى. | 2 ميل / 4 ميل | 2 ميل / 4 ميل | 2 ميل / 3 ميل |
| سد LPI على CVL | 8 ميل | 8 ميل | 8 ميل |
| غطاء النافذة المفتوحة / السد | Φ0.5 مم / 0.3 مم | Φ0.5 مم / 0.3 مم | Φ0.3 مم / 0.2 مم |
| تسجيل التغطية / تدفق الراتنج | 4 ميل | 4 ميل | 2 ميل |
| مادة صلابة | FR4 / PI / فولاذ | FR4 / PI / فولاذ | FR4 / PI / فولاذ |
| سد الصلابة ، دقيقة. | 12 ميل | 12 ميل | 8 ميل |
| تسجيل الصلابة / تدفق الراتنج | 8 ميل / 4 ميل | 8 ميل / 4 ميل | 4 ميل / 2 ميل |
| مقاومة المقاومة | 10٪ | 10٪ | 5٪ |
| الموثوقية الحرارية (LPI ، FCCL ، CVL) | 288 درجة / 10 ثانية / 3 مرات | 288 درجة / 10 ثانية / 3 مرات | 288 درجة / 10 ثانية / 3 مرات |
| المواد والبنية المؤهلة UL | بي | بي | بي |
التعليمات:
Q1: ما هو الحد الأدنى لكمية الطلب؟
ج: لا موك. الكمية سوف تؤثر فقط على السعر.يرجى الاتصال بنا للحصول على RFQ.
Q2: كيف ستقوم عادة بشحن ثنائي الفينيل متعدد الكلور؟
ج: عادةً بالنسبة للحزم الصغيرة ، سنقوم بشحن اللوحات بواسطة DHL ، UPS ، خدمة FedEx من الباب إلى الباب ، يمكننا استخدام حساب الشحن الخاص بك للقيام بالتحصيل أو استخدام حسابنا للشحن في DDU (رسوم الاستيراد غير مدفوعة الأجر) مصطلح التسليم.
بالنسبة للبضائع الثقيلة التي يزيد وزنها عن 300 كجم ، قد نقوم بشحن لوحات ثنائي الفينيل متعدد الكلور الخاصة بك عن طريق السفن أو عن طريق الجو لتوفير تكلفة الشحن.بالطبع ، إذا كان لديك وكيل شحن خاص بك ، فقد نتصل بهم للتعامل مع شحنتك.
Q3: ماذا عن الطاقة الإنتاجية لمصنع ثنائي الفينيل متعدد الكلور؟
ج: قدرتنا الإنتاجية الشهرية تبلغ 50000 متر مربع / شهر و 5000 نوع / شهر.
س 4: ما هي الدول التي عملت معها؟
ج: الولايات المتحدة الأمريكية ، كندا ، إيطاليا ، ألمانيا ، المملكة المتحدة ، إسبانيا ، فرنسا ، روسيا ، إيران ، تركيا ، جمهورية التشيك ، النمسا ، أستراليا ، البرازيل ، اليابان ، الهند إلخ.
س 5: هل تقدمون خدمات تجميع ثنائي الفينيل متعدد الكلور أيضًا؟
بالنسبة للبضائع الثقيلة التي يزيد وزنها عن 300 كجم ، قد نقوم بشحن لوحات ثنائي الفينيل متعدد الكلور الخاصة بك عن طريق السفن أو عن طريق الجو لتوفير تكلفة الشحن.بالطبع ، إذا كان لديك وكيل شحن خاص بك ، فقد نتصل بهم للتعامل مع شحنتك.
