2 من جانب لوحة دوائر مرنة سريعة الدوران Pcb HASL 4mil 0.1mm

  • 2 Sided Flexible Circuit Board Fast Turn Pcb HASL 4mil 0.1mm
  • 2 Sided Flexible Circuit Board Fast Turn Pcb HASL 4mil 0.1mm
مكان المنشأ الصين
اسم العلامة التجارية Huashengxin
إصدار الشهادات UL , ISO9001
رقم الموديل ED9A8097
الحد الأدنى لكمية 1 قطع
تفاصيل التغليف مكنسة كهرباء
وقت التسليم أسرع 24 ساعة للنموذج الأولي 2 لتر و 4 لتر ، 3 أيام لإنتاج لوح HDI
شروط الدفع تي / ت

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

ويتشات: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
طبقة ثنائي الفينيل متعدد الكلور 2 لوحة دوائر مرنة من جانب مادة بي
طبقة المجلس 2 لتر العلاج النهائي ENIG
سماكة النحاس 1/1 أوقية حجم الحفر الأدنى 0.1 ملم
تسليط الضوء

لوحة الدوائر المرنة HASL

,

لوحة دوائر مرنة 4mil

,

HASL Fast Turn Pcb
اترك رسالة
منتوج وصف

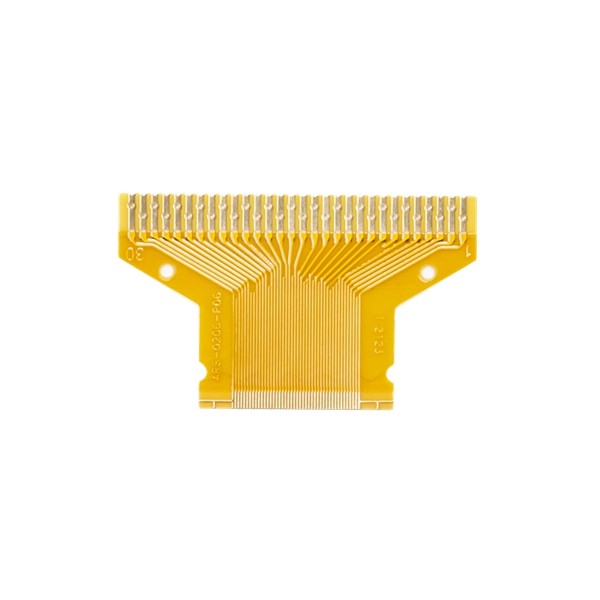

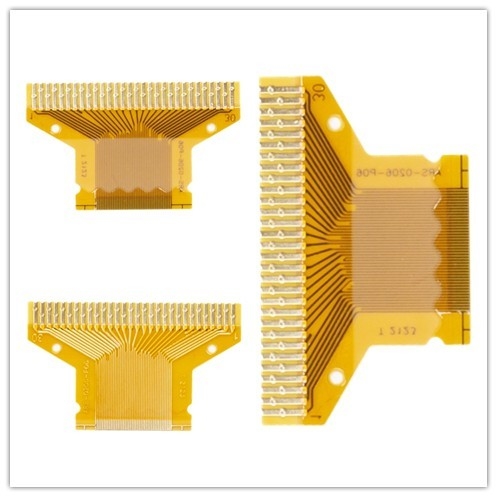

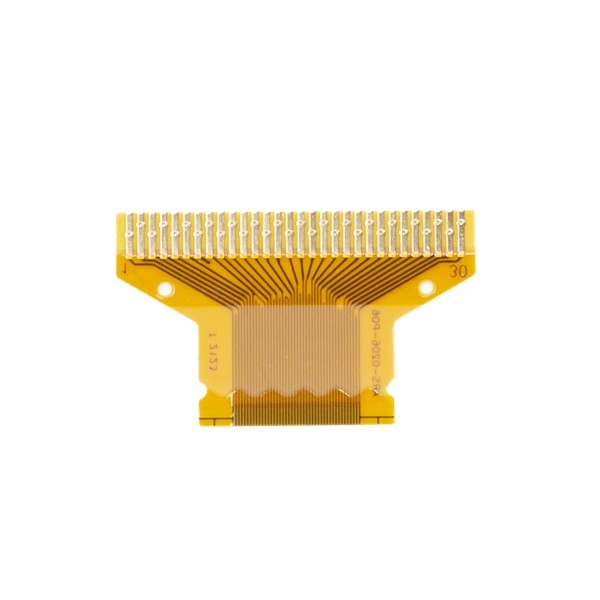

2 من جانب لوحة دوائر مرنة سريعة الدوران Pcb HASL 4mil 0.1mm



Flex PCB مجلس 2 الدوائر المرنة من جانب PCB PCBA PCBA مجلس PCB المزود سريع الدوران المرن ثنائي الفينيل متعدد الكلور



الدوائر المرنة ذات الطبقة المزدوجة



تتكون الدوائر المرنة (تسمى أيضًا الدوائر المرنة ، ولوحات الدوائر المطبوعة المرنة ، وثنائي الفينيل متعدد الكلور المرن ، وما إلى ذلك) من فيلم بوليمر عازل رقيق يحتوي على أنماط دائرة موصلة ملحقة به ويتم تزويده عادةً بطبقة رقيقة من البوليمر لحماية دوائر الموصل.تم استخدام هذه التقنية لربط الأجهزة الإلكترونية منذ وقت طويل.وهي الآن واحدة من أهم تقنيات الربط المستخدمة في تصنيع العديد من المنتجات الإلكترونية المتقدمة.



من الناحية العملية ، هناك العديد من الأنواع المختلفة للدوائر المرنة ، بما في ذلك الدوائر المرنة ذات الطبقة المعدنية الواحدة ، والدوائر المزدوجة الجوانب ، والمتعددة الطبقات ، والدوائر المرنة الصلبة.يمكن تشكيل الدوائر عن طريق حفر الكسوة المعدنية (عادة من النحاس) من قواعد البوليمر أو طلاء المعدن أو طباعة أحبار موصلة من بين عمليات أخرى.



ميزة:
1) دقة التصاميم.تستخدم معظم الأجهزة الإلكترونية المتقدمة المستخدمة اليوم لوحات دوائر مرنة نظرًا للمستوى العالي من الدقة المتوقع منها.


2) فهي خفيفة الوزن.يمكن طي لوحات الدوائر بسهولة ، وبالتالي يمكن وضعها في حجيرات.


3) الأداء طويل الأمد.تسمح الصفات الفائقة للوحات الدارات المرنة بالحصول على المتانة والأداء على المدى الطويل.تسمح خصائص الليونة المنخفضة والكتلة الموجودة في هذه الألواح بالتغلب على تأثير الاهتزازات ، وبالتالي منحها القدرة على تحسين الأداء.


4) تبديد الحرارة.بسبب التصميمات المدمجة للوحة الدائرة ، هناك مسارات حرارية أقصر يتم توليدها وتبديد الحرارة أسرع مقارنة بالأنواع الأخرى من ثنائي الفينيل متعدد الكلور.


5) المرونة.نظرًا لقدرتها على أن تكون مرنة ، فمن السهل ثني لوحات الدوائر المرنة إلى مستويات مختلفة عند تثبيتها ، مما يجعل من الممكن تحسين مستويات الوظائف للإلكترونيات المختلفة.



القدرة على تقنية FPC
السمة (جميع الأبعاد ملس ما لم
ما عدا ذلك محدد)		 الإنتاج الضخم (العائد≥
80٪ Cpk≥1.33)		 كمية صغيرة (المحصول≥60٪ مفتاح
غلة المواصفات≥80٪		 عينة
FPC (نعم / لا) نعم نعم نعم
عدد الطبقات / الهيكل ، ماكس. 2 4 6
حجم L×W) ، ماكس. 550 مم * 250 مم 550 مم * 250 مم 700 مم * 250 مم
السماكة الاسمية (مم) 0.1 ~ 0.5 0.1 ~ 0.5 0.1 ~ 0.8
سماكة التسامح ± 10٪ (> 0.3mm) / START_T.03mm (≤0.3 مم) ± 10٪ (> 0.3mm) / START_T.03mm (≤0.3 مم) ± 10٪ (> 0.3mm) / START_T.03mm (≤0.3 مم)
نوع إنهاء السطح ENIGENEPIGOPSI-SilverI-Tin HASLHARD الذهب ENIGENEPIGOPSI-SilverI-Tin HASLHARD الذهب ENIGENEPIGOPSI-SilverI-Tin HASLHARD الذهب
سوفت ENIG (نعم / لا) رقم رقم رقم
نوع المادة الأساسية بي بي بيلكبتك
سمك الغطاء (أم) 28/50/60/80 28/50/60/80 28/50/60/80
سمك اللاصق (أم) 25/40/50/65 25/40/50/65 25/40/50/65
سماكة النحاس ، الحد الأدنى / الحد الأقصى.(أم) 12-70 12-70 12-70
سمك المادة الأساسية ، الحد الأدنى / الحد الأقصى.(أم) 25-75 25-75 25-100
حجم الحفر الميكانيكية من خلال ثقب (DHS) ، دقيقة. 0.15 0.15 0.15
نسبة التصفيح ، ماكس. 3: 1 3: 1 5: 1
حجم الوسادة ، دقيقة. مع من خلال الفتحة: 0.4 مم
بدون من خلال الفتحة: 0.2 مم		 مع من خلال الفتحة: 0.4 مم
بدون من خلال الفتحة: 0.2 مم		 مع من خلال الفتحة: 0.3 مم
بدون من خلال الفتحة: 0.2 مم
تفاوت حجم الوسادة 20٪ 20٪ 10٪
وسادة لتوفير مساحة ، دقيقة. 4 ميل 4 ميل 4 ميل
وسادة لتحديد التسامح ± 3 ميل ± 3 ميل ± 2 ميل
دقة موقع النمط ± 3 ميل ± 3 ميل ± 2 ميل
دقة موقع النمط من الجانب العلوي إلى الأسفل ± 3 ميل ± 3 ميل ± 2 ميل
الليزر عبر قطر الثقب / الوسادة ، دقيقة. 4/12 ميل 4/10 ميل 4/10 ميل
الطبقة الخارجية (هوز + تصفيح) عرض / مسافة الخط ، دقيقة. 3/3 ميل 3/3 ميل 2/2 ميل
عرض / مسافة خط الطبقة الداخلية (Hoz) ، دقيقة. 3/3 ميل 3/3 ميل 2/2 ميل
تفاوت عرض الخط الداخلي ± 10٪ ± 10٪ ± 10٪
تسجيل الطبقة الخارجية ، دقيقة.(قطر الوسادة = DHS + X) درهم +8 درهم +8 DHS + 6
تسجيل الطبقة الداخلية ، دقيقة.(قطر الوسادة = DHS + X) (L≤4 طبقة) DHS + 10 DHS + 10 درهم +8
الليزر عبر الملعب حفرة ، دقيقة. 0.40 مم 0.40 مم 0.35 مم
خطوة ثقب الميكانيكية ، دقيقة. 0.50 مم 0.50 مم 0.40 مم
التسامح موقف حفرة الحفر ± 2 ميل ± 2 ميل ± 2 ميل
التسامح حجم الثقب ± 2 ميل ± 2 ميل ± 2 ميل
دقة الموقع من ثقب الأدوات (PTH & NPTH) إلى الوسادة ± 3 ميل ± 3 ميل ± 2 ميل
دقة الموقع من ثقب الأدوات (PTH & NPTH) إلى المخطط التفصيلي ± 3 ميل ± 3 ميل ± 2 ميل
التسامح حجم المخطط التفصيلي ± 2 ميل ± 2 ميل ± 2 ميل
تسجيل LPI / السد ، الحد الأدنى. 2 ميل / 4 ميل 2 ميل / 4 ميل 2 ميل / 3 ميل
سد LPI على CVL 8 ميل 8 ميل 8 ميل
غطاء النافذة المفتوحة / السد Φ0.5 مم / 0.3 مم Φ0.5 مم / 0.3 مم Φ0.3 مم / 0.2 مم
تسجيل التغطية / تدفق الراتنج 4 ميل 4 ميل 2 ميل
مادة صلابة FR4 / PI / فولاذ FR4 / PI / فولاذ FR4 / PI / فولاذ
سد الصلابة ، دقيقة. 12 ميل 12 ميل 8 ميل
تسجيل الصلابة / تدفق الراتنج 8 ميل / 4 ميل 8 ميل / 4 ميل 4 ميل / 2 ميل
مقاومة المقاومة 10٪ 10٪ 5٪
الموثوقية الحرارية (LPI ، FCCL ، CVL) 288 درجة / 10 ثانية / 3 مرات 288 درجة / 10 ثانية / 3 مرات 288 درجة / 10 ثانية / 3 مرات
المواد والبنية المؤهلة UL بي بي بي







التعليمات:


Q1: هل يمكنك تقديم خدمات تجميع ثنائي الفينيل متعدد الكلور ومصادر المكونات؟
ج: نعم ، يمكننا أيضًا توفير مصادر المكونات وخدمات تجميع ثنائي الفينيل متعدد الكلور بالإضافة إلى بناء الصندوق عند الطلب.



س 2: ما هي الدول التي عملت معها؟
ج: الولايات المتحدة الأمريكية ، كندا ، إيطاليا ، ألمانيا ، المملكة المتحدة ، إسبانيا ، فرنسا ، روسيا ، إيران ، تركيا ، جمهورية التشيك ، النمسا ، أستراليا ، البرازيل ، اليابان ، الهند إلخ.



س 3: هل ملفات ثنائي الفينيل متعدد الكلور الخاصة بي آمنة عندما أرسلها إليك للتصنيع؟
ج: نحن نحترم حقوق الطبع والنشر الخاصة بالعميل ولن نصنع أبدًا ثنائي الفينيل متعدد الكلور لشخص آخر بملفاتك ما لم نتلق إذنًا كتابيًا من جانبك ، ولن نشارك هذه الملفات مع أي جهات خارجية أخرى.ويمكننا توقيع اتفاقية عدم إفشاء مع العميل إذا لزم الأمر.



Q4: إذا لم يكن لدينا ملف PCB / ملف Gerber ، فلدينا عينة PCB فقط ، هل يمكنك إنتاجها من أجلي؟
ج: نعم ، يمكننا مساعدتك في استنساخ ثنائي الفينيل متعدد الكلور.فقط أرسل لنا عينة ثنائي الفينيل متعدد الكلور ، يمكننا استنساخ تصميم ثنائي الفينيل متعدد الكلور والعمل عليه.



Q5: ما هو مهلك القياسي لثنائي الفينيل متعدد الكلور؟
ج: عينة / نموذج أولي (أقل من 3 متر مربع):
1-2 طبقات: من 3 إلى 5 أيام عمل (أسرع 24 ساعة لخدمات الانعطاف السريع)
4-8 طبقات: 7 ~ 12 يوم عمل (أسرع 48 ساعة لخدمات الانعطاف السريع)
الإنتاج الضخم (أقل من 200 م 2):
1-2 طبقات: من 7 إلى 12 يوم عمل
4-8 طبقات: 10 إلى 15 يوم عمل











بطاقة:

3mil Flexible PCB مجلس

3mil بجانبين PCB

1oz بجانبين Flex PCB مجلس
