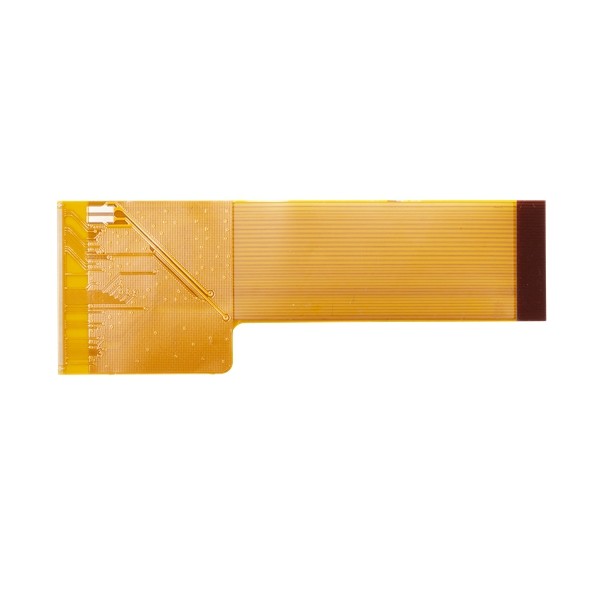

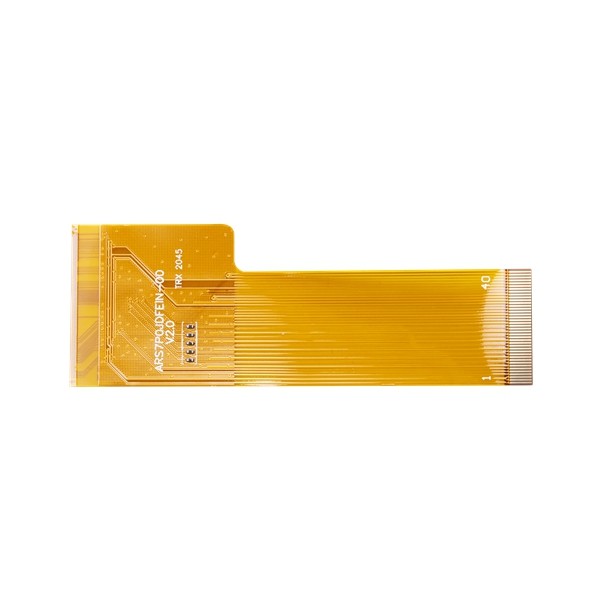

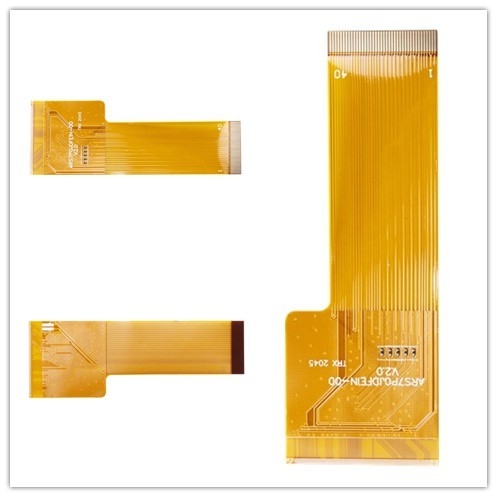

بوليمر فيلم فليكس لوحة ثنائي الفينيل متعدد الكلور 0.1 مم 2 طبقة جامدة فليكس Pcb خفيفة الوزن

  • Polymer Film Flex PCB Board 0.1mm 2 Layer Rigid Flex Pcb Lightweight
  • Polymer Film Flex PCB Board 0.1mm 2 Layer Rigid Flex Pcb Lightweight
مكان المنشأ الصين
اسم العلامة التجارية Huashengxin
إصدار الشهادات UL , ISO9001
رقم الموديل ED9A8108
الحد الأدنى لكمية 1 قطع
تفاصيل التغليف مكنسة كهرباء
وقت التسليم أسرع 24 ساعة للنموذج الأولي 2 لتر و 4 لتر ، 3 أيام لإنتاج لوح HDI
شروط الدفع تي / ت

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

ويتشات: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
طبقة ثنائي الفينيل متعدد الكلور 2 طبقة مرنة ثنائي الفينيل متعدد الكلور مادة فيلم بوليمر
طبقة المجلس 2 لتر العلاج النهائي ENIG
سماكة النحاس 1/1 أوقية حجم الحفر الأدنى 0.1 ملم
تسليط الضوء

ODM OEM Flex PCB مجلس

,

0.1mm Flex PCB مجلس

,

0.1mm 2 طبقة جامدة فليكس Pcb
اترك رسالة
منتوج وصف

بوليمر فيلم فليكس لوحة ثنائي الفينيل متعدد الكلور 0.1 مم 2 طبقة جامدة فليكس Pcb خفيفة الوزن



Flex PCB مجلس من طبقتين مرن ثنائي الفينيل متعدد الكلور 2 لتر فليكس لوحة دوائر مطبوعة 2 لتر لوحة دوائر مطبوعة مرنة



2 طبقة مرنة ثنائي الفينيل متعدد الكلور



تتكون الدوائر المرنة (تسمى أيضًا الدوائر المرنة ، ولوحات الدوائر المطبوعة المرنة ، وثنائي الفينيل متعدد الكلور المرن ، وما إلى ذلك) من فيلم بوليمر عازل رقيق يحتوي على أنماط دائرة موصلة ملحقة به ويتم تزويده عادةً بطبقة رقيقة من البوليمر لحماية دوائر الموصل.تم استخدام هذه التقنية لربط الأجهزة الإلكترونية منذ وقت طويل.وهي الآن واحدة من أهم تقنيات الربط المستخدمة في تصنيع العديد من المنتجات الإلكترونية المتقدمة.



من الناحية العملية ، هناك العديد من الأنواع المختلفة للدوائر المرنة ، بما في ذلك الدوائر المرنة ذات الطبقة المعدنية الواحدة ، والدوائر المزدوجة الجوانب ، والمتعددة الطبقات ، والدوائر المرنة الصلبة.يمكن تشكيل الدوائر عن طريق حفر الكسوة المعدنية (عادة من النحاس) من قواعد البوليمر أو طلاء المعدن أو طباعة أحبار موصلة من بين عمليات أخرى.



ميزة:
1) دقة التصاميم.تستخدم معظم الأجهزة الإلكترونية المتقدمة المستخدمة اليوم لوحات دوائر مرنة نظرًا للمستوى العالي من الدقة المتوقع منها.


2) فهي خفيفة الوزن.يمكن طي لوحات الدوائر بسهولة ، وبالتالي يمكن وضعها في حجيرات.


3) الأداء طويل الأمد.تسمح الصفات الفائقة للوحات الدارات المرنة بالحصول على المتانة والأداء على المدى الطويل.تسمح خصائص الليونة المنخفضة والكتلة الموجودة في هذه الألواح بالتغلب على تأثير الاهتزازات ، وبالتالي منحها القدرة على تحسين الأداء.


4) تبديد الحرارة.بسبب التصميمات المدمجة للوحة الدائرة ، هناك مسارات حرارية أقصر يتم توليدها وتبديد الحرارة أسرع مقارنة بالأنواع الأخرى من ثنائي الفينيل متعدد الكلور.


5) المرونة.نظرًا لقدرتها على أن تكون مرنة ، فمن السهل ثني لوحات الدوائر المرنة إلى مستويات مختلفة عند تثبيتها ، مما يجعل من الممكن تحسين مستويات الوظائف للإلكترونيات المختلفة.



القدرة على تقنية FPC
السمة (جميع الأبعاد ملس ما لم
ما عدا ذلك محدد)		 الإنتاج الضخم (العائد≥
80٪ Cpk≥1.33)		 كمية صغيرة (المحصول≥60٪ مفتاح
غلة المواصفات≥80٪		 عينة
FPC (نعم / لا) نعم نعم نعم
عدد الطبقات / الهيكل ، ماكس. 2 4 6
حجم L×W) ، ماكس. 550 مم * 250 مم 550 مم * 250 مم 700 مم * 250 مم
السماكة الاسمية (مم) 0.1 ~ 0.5 0.1 ~ 0.5 0.1 ~ 0.8
سماكة التسامح ± 10٪ (> 0.3mm) / START_T.03mm (≤0.3 مم) ± 10٪ (> 0.3mm) / START_T.03mm (≤0.3 مم) ± 10٪ (> 0.3mm) / START_T.03mm (≤0.3 مم)
نوع إنهاء السطح ENIGENEPIGOPSI-SilverI-Tin HASLHARD الذهب ENIGENEPIGOPSI-SilverI-Tin HASLHARD الذهب ENIGENEPIGOPSI-SilverI-Tin HASLHARD الذهب
سوفت ENIG (نعم / لا) رقم رقم رقم
نوع المادة الأساسية بي بي بيلكبتك
سمك الغطاء (أم) 28/50/60/80 28/50/60/80 28/50/60/80
سمك اللاصق (أم) 25/40/50/65 25/40/50/65 25/40/50/65
سماكة النحاس ، الحد الأدنى / الحد الأقصى.(أم) 12-70 12-70 12-70
سمك المادة الأساسية ، الحد الأدنى / الحد الأقصى.(أم) 25-75 25-75 25-100
حجم الحفر الميكانيكية من خلال ثقب (DHS) ، دقيقة. 0.15 0.15 0.15
نسبة التصفيح ، ماكس. 3: 1 3: 1 5: 1
حجم الوسادة ، دقيقة. مع من خلال الفتحة: 0.4 مم
بدون من خلال الفتحة: 0.2 مم		 مع من خلال الفتحة: 0.4 مم
بدون من خلال الفتحة: 0.2 مم		 مع من خلال الفتحة: 0.3 مم
بدون من خلال الفتحة: 0.2 مم
تفاوت حجم الوسادة 20٪ 20٪ 10٪
وسادة لتوفير مساحة ، دقيقة. 4 ميل 4 ميل 4 ميل
وسادة لتحديد التسامح ± 3 ميل ± 3 ميل ± 2 ميل
دقة موقع النمط ± 3 ميل ± 3 ميل ± 2 ميل
دقة موقع النمط من الجانب العلوي إلى الأسفل ± 3 ميل ± 3 ميل ± 2 ميل
الليزر عبر قطر الثقب / الوسادة ، دقيقة. 4/12 ميل 4/10 ميل 4/10 ميل
الطبقة الخارجية (هوز + تصفيح) عرض / مسافة الخط ، دقيقة. 3/3 ميل 3/3 ميل 2/2 ميل
عرض / مسافة خط الطبقة الداخلية (Hoz) ، دقيقة. 3/3 ميل 3/3 ميل 2/2 ميل
تفاوت عرض الخط الداخلي ± 10٪ ± 10٪ ± 10٪
تسجيل الطبقة الخارجية ، دقيقة.(قطر الوسادة = DHS + X) درهم +8 درهم +8 DHS + 6
تسجيل الطبقة الداخلية ، دقيقة.(قطر الوسادة = DHS + X) (L≤4 طبقة) DHS + 10 DHS + 10 درهم +8
الليزر عبر الملعب حفرة ، دقيقة. 0.40 مم 0.40 مم 0.35 مم
خطوة ثقب الميكانيكية ، دقيقة. 0.50 مم 0.50 مم 0.40 مم
التسامح موقف حفرة الحفر ± 2 ميل ± 2 ميل ± 2 ميل
التسامح حجم الثقب ± 2 ميل ± 2 ميل ± 2 ميل
دقة الموقع من ثقب الأدوات (PTH & NPTH) إلى الوسادة ± 3 ميل ± 3 ميل ± 2 ميل
دقة الموقع من ثقب الأدوات (PTH & NPTH) إلى المخطط التفصيلي ± 3 ميل ± 3 ميل ± 2 ميل
التسامح حجم المخطط التفصيلي ± 2 ميل ± 2 ميل ± 2 ميل
تسجيل LPI / السد ، الحد الأدنى. 2 ميل / 4 ميل 2 ميل / 4 ميل 2 ميل / 3 ميل
سد LPI على CVL 8 ميل 8 ميل 8 ميل
غطاء النافذة المفتوحة / السد Φ0.5 مم / 0.3 مم Φ0.5 مم / 0.3 مم Φ0.3 مم / 0.2 مم
تسجيل التغطية / تدفق الراتنج 4 ميل 4 ميل 2 ميل
مادة صلابة FR4 / PI / فولاذ FR4 / PI / فولاذ FR4 / PI / فولاذ
سد الصلابة ، دقيقة. 12 ميل 12 ميل 8 ميل
تسجيل الصلابة / تدفق الراتنج 8 ميل / 4 ميل 8 ميل / 4 ميل 4 ميل / 2 ميل
مقاومة المقاومة 10٪ 10٪ 5٪
الموثوقية الحرارية (LPI ، FCCL ، CVL) 288 درجة / 10 ثانية / 3 مرات 288 درجة / 10 ثانية / 3 مرات 288 درجة / 10 ثانية / 3 مرات
المواد والبنية المؤهلة UL بي بي بي







التعليمات:



1. ما الخدمة التي يمكنك تقديمها؟

لوحة الدوائر المطبوعة ، مجموعة الدوائر المطبوعة ، طلب النموذج الأولي السريع



2. ما مدى سرعة مهلة الخاص بك؟

لوحة HDI أسرع 3 WDs ، 2L و 4L اللوحة الصلبة الأسرع 24H



3. كيفية الحصول على اقتباس سريع؟

يرجى تقديم ملف جربر وتفاصيل اللوحة (بما في ذلك الطبقة ، وسمك اللوحة ، وسمك النحاس ، والمعالجة السطحية ، وقناع اللحام ولون الشاشة الحريرية ، وطلب خاص إن وجد ، وكمية الطلب ، وما إلى ذلك)



قائمة عينة:

طبقة ثنائي الفينيل متعدد الكلور 4 لتر
سطح ثنائي الفينيل متعدد الكلور ENIG
مادة ثنائي الفينيل متعدد الكلور FR4 ، TG135
سمك النحاس النهائي 2/2/2/2 أوقية
لون قناع اللحام ضعف الجانب الأحمر
بالشاشة الحريرية ضعف الجانب ، أسود
كمية 1000 قطعة ، 2 أسابيع



4. ما شروط الدفع هل أنت قبول؟

ج: التحويل البنكي (T / T) أو خطاب الاعتماد (L / C) أو Paypal (فقط لقيمة صغيرة أقل من 500 دولار أمريكي)
