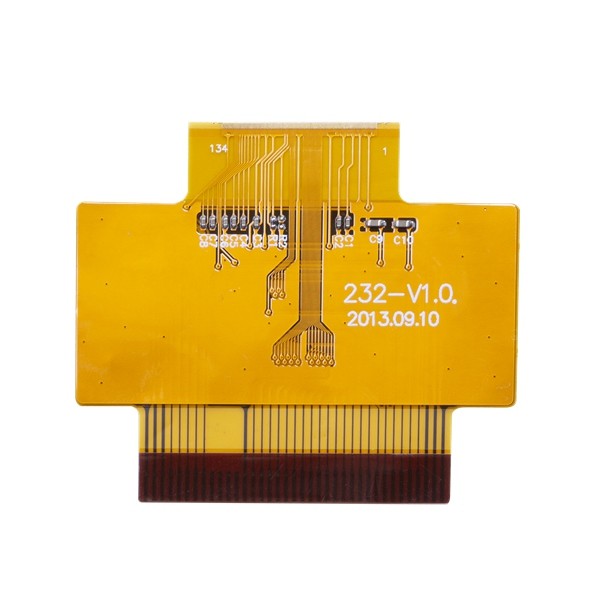

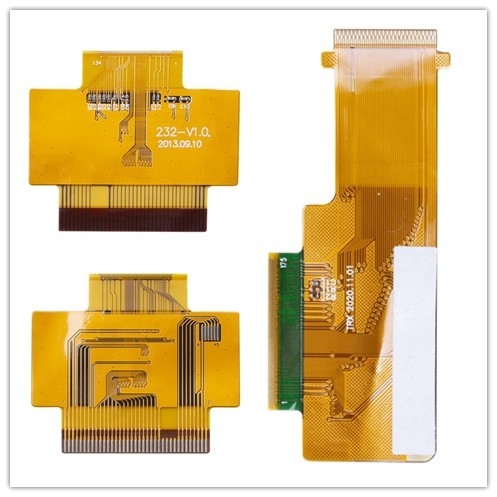

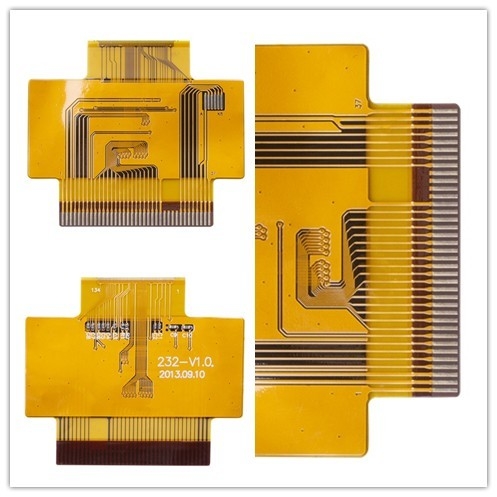

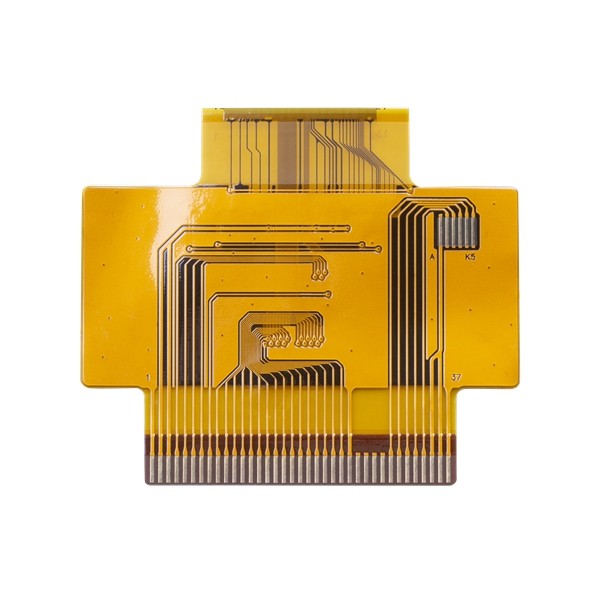

ISO9001 فليكس ثنائي الفينيل متعدد الكلور المجلس وجهين حلبة ثنائي الفينيل متعدد الكلور FR4 للالكترونية

  • ISO9001 Flex PCB Board Two Sided Pcb Circuit FR4 For Electronic
  • ISO9001 Flex PCB Board Two Sided Pcb Circuit FR4 For Electronic
مكان المنشأ الصين
اسم العلامة التجارية Huashengxin
إصدار الشهادات UL , ISO9001
رقم الموديل ED9A8112
الحد الأدنى لكمية 1 قطع
تفاصيل التغليف مكنسة كهرباء
وقت التسليم أسرع 24 ساعة للنموذج الأولي 2 لتر و 4 لتر ، 3 أيام لإنتاج لوح HDI
شروط الدفع تي / ت

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

ويتشات: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
طبقة ثنائي الفينيل متعدد الكلور دوائر مرنة ذات طبقتين مادة بي
طبقة المجلس 2 لتر العلاج النهائي ENIG
سماكة النحاس 1/1 أوقية بحجم 0.5 مم
تسليط الضوء

ISO9001 Flex PCB مجلس

,

ODM Flex PCB مجلس

,

ISO9001 على الوجهين Pcb
اترك رسالة
منتوج وصف

ISO9001 فليكس ثنائي الفينيل متعدد الكلور المجلس وجهين حلبة ثنائي الفينيل متعدد الكلور FR4 للالكترونية



فليكس ثنائي الفينيل متعدد الكلور المجلس 2 طبقة مرنة الدوائر طبقة مزدوجة ثنائي الفينيل متعدد الكلور بيند تطبيق إلكتروني صغير بسهولة



دوائر مرنة ذات طبقتين



الدوائر المطبوعة المرنة عبارة عن لوحات دوائر لها القدرة على الانحناء أو الالتواء.من هذا التأكيد ، من الواضح أنها تتميز ببناء مرن.هذا هو السبب في أن المهندسين والمصممين الإلكترونيين يستخدمونها في التطبيقات التي تتطلب صفاتهم.يشار إليها أيضًا باسم flex circuits وتستخدم في الغالب في الإلكترونات الصغيرةتطبيقات IC.نظرًا لأنها تتميز بقدرتها على الانحناء ، فإن الدوائر المطبوعة المرنة مصنوعة من ركيزة مرنة مثل بوليميد.ميزة أخرى مهمة للدوائر المطبوعة المرنة هي أنها تتمتع بتبديد حرارة أفضل من لوحات الدوائر المطبوعة.هذه الجودة هي التي تجعل من الممكن للإلكترونيات التي تستخدمها أن تظل في حالة الجودة لفترة طويلة.



تغطي منتجات HSX 1 ~ 32L FR4 PCB و IMS PCB و HDI مجلسs وألواح PTFE عالية التردد وألواح Rigid-flex وما إلى ذلك. وتوفر خدمات إنتاج مرنة وسريعة الدوران (من 12 ساعة إلى 72 ساعة) ، فضلاً عن الحجم الصغير لتصنيع ثنائي الفينيل متعدد الكلور كبير الحجم تستخدم المنتجات على نطاق واسع في مجالات التكنولوجيا العالية مثل الاتصالات وإمدادات الطاقة وشبكات الكمبيوتر والمنتجات الرقمية والتحكم الصناعي والعلوم والتعليم والأجهزة الطبية والفضاء.



القدرة على تقنية FPC
السمة (جميع الأبعاد ملس ما لم
ما عدا ذلك محدد)		 الإنتاج الضخم (العائد≥
80٪ Cpk≥1.33)		 كمية صغيرة (المحصول≥60٪ مفتاح
غلة المواصفات≥80٪		 عينة
FPC (نعم / لا) نعم نعم نعم
عدد الطبقات / الهيكل ، ماكس. 2 4 6
حجم L×W) ، ماكس. 550 مم * 250 مم 550 مم * 250 مم 700 مم * 250 مم
السماكة الاسمية (مم) 0.1 ~ 0.5 0.1 ~ 0.5 0.1 ~ 0.8
سماكة التسامح ± 10٪ (> 0.3mm) / START_T.03mm (≤0.3 مم) ± 10٪ (> 0.3mm) / START_T.03mm (≤0.3 مم) ± 10٪ (> 0.3mm) / START_T.03mm (≤0.3 مم)
نوع إنهاء السطح ENIGENEPIGOPSI-SilverI-Tin HASLHARD الذهب ENIGENEPIGOPSI-SilverI-Tin HASLHARD الذهب ENIGENEPIGOPSI-SilverI-Tin HASLHARD الذهب
سوفت ENIG (نعم / لا) رقم رقم رقم
نوع المادة الأساسية بي بي بيلكبتك
سمك الغطاء (أم) 28/50/60/80 28/50/60/80 28/50/60/80
سمك اللاصق (أم) 25/40/50/65 25/40/50/65 25/40/50/65
سماكة النحاس ، الحد الأدنى / الحد الأقصى.(أم) 12-70 12-70 12-70
سمك المادة الأساسية ، الحد الأدنى / الحد الأقصى.(أم) 25-75 25-75 25-100
حجم الحفر الميكانيكية من خلال ثقب (DHS) ، دقيقة. 0.15 0.15 0.15
نسبة التصفيح ، ماكس. 3: 1 3: 1 5: 1
حجم الوسادة ، دقيقة. مع من خلال الفتحة: 0.4 مم
بدون من خلال الفتحة: 0.2 مم		 مع من خلال الفتحة: 0.4 مم
بدون من خلال الفتحة: 0.2 مم		 مع من خلال الفتحة: 0.3 مم
بدون من خلال الفتحة: 0.2 مم
تفاوت حجم الوسادة 20٪ 20٪ 10٪
وسادة لتوفير مساحة ، دقيقة. 4 ميل 4 ميل 4 ميل
وسادة لتحديد التسامح ± 3 ميل ± 3 ميل ± 2 ميل
دقة موقع النمط ± 3 ميل ± 3 ميل ± 2 ميل
دقة موقع النمط من الجانب العلوي إلى الأسفل ± 3 ميل ± 3 ميل ± 2 ميل
الليزر عبر قطر الثقب / الوسادة ، دقيقة. 4/12 ميل 4/10 ميل 4/10 ميل
الطبقة الخارجية (هوز + تصفيح) عرض / مسافة الخط ، دقيقة. 3/3 ميل 3/3 ميل 2/2 ميل
عرض / مسافة خط الطبقة الداخلية (Hoz) ، دقيقة. 3/3 ميل 3/3 ميل 2/2 ميل
تفاوت عرض الخط الداخلي ± 10٪ ± 10٪ ± 10٪
تسجيل الطبقة الخارجية ، دقيقة.(قطر الوسادة = DHS + X) درهم +8 درهم +8 DHS + 6
تسجيل الطبقة الداخلية ، دقيقة.(قطر الوسادة = DHS + X) (L≤4 طبقة) DHS + 10 DHS + 10 درهم +8
الليزر عبر الملعب حفرة ، دقيقة. 0.40 مم 0.40 مم 0.35 مم
خطوة ثقب الميكانيكية ، دقيقة. 0.50 مم 0.50 مم 0.40 مم
التسامح موقف حفرة الحفر ± 2 ميل ± 2 ميل ± 2 ميل
التسامح حجم الثقب ± 2 ميل ± 2 ميل ± 2 ميل
دقة الموقع من ثقب الأدوات (PTH & NPTH) إلى الوسادة ± 3 ميل ± 3 ميل ± 2 ميل
دقة الموقع من ثقب الأدوات (PTH & NPTH) إلى المخطط التفصيلي ± 3 ميل ± 3 ميل ± 2 ميل
التسامح حجم المخطط التفصيلي ± 2 ميل ± 2 ميل ± 2 ميل
تسجيل LPI / السد ، الحد الأدنى. 2 ميل / 4 ميل 2 ميل / 4 ميل 2 ميل / 3 ميل
سد LPI على CVL 8 ميل 8 ميل 8 ميل
غطاء النافذة المفتوحة / السد Φ0.5 مم / 0.3 مم Φ0.5 مم / 0.3 مم Φ0.3 مم / 0.2 مم
تسجيل التغطية / تدفق الراتنج 4 ميل 4 ميل 2 ميل
مادة صلابة FR4 / PI / فولاذ FR4 / PI / فولاذ FR4 / PI / فولاذ
سد الصلابة ، دقيقة. 12 ميل 12 ميل 8 ميل
تسجيل الصلابة / تدفق الراتنج 8 ميل / 4 ميل 8 ميل / 4 ميل 4 ميل / 2 ميل
مقاومة المقاومة 10٪ 10٪ 5٪
الموثوقية الحرارية (LPI ، FCCL ، CVL) 288 درجة / 10 ثانية / 3 مرات 288 درجة / 10 ثانية / 3 مرات 288 درجة / 10 ثانية / 3 مرات
المواد والبنية المؤهلة UL بي بي بي





التعليمات:


Q1: ما هو الحد الأدنى لكمية الطلب؟
ج: لا موك. الكمية سوف تؤثر فقط على السعر.يرجى الاتصال بنا للحصول على RFQ.



Q2: كيف ستقوم عادة بشحن ثنائي الفينيل متعدد الكلور؟
ج: عادةً بالنسبة للحزم الصغيرة ، سنقوم بشحن اللوحات بواسطة DHL ، UPS ، خدمة FedEx من الباب إلى الباب ، يمكننا استخدام حساب الشحن الخاص بك للقيام بالتحصيل أو استخدام حسابنا للشحن في DDU (رسوم الاستيراد غير مدفوعة الأجر) مصطلح التسليم.
بالنسبة للبضائع الثقيلة التي يزيد وزنها عن 300 كجم ، قد نقوم بشحن لوحات ثنائي الفينيل متعدد الكلور الخاصة بك عن طريق السفن أو عن طريق الجو لتوفير تكلفة الشحن.بالطبع ، إذا كان لديك وكيل شحن خاص بك ، فقد نتصل بهم للتعامل مع شحنتك.



Q3: ماذا عن الطاقة الإنتاجية لمصنع ثنائي الفينيل متعدد الكلور؟
ج: قدرتنا الإنتاجية الشهرية تبلغ 50000 متر مربع / شهر و 5000 نوع / شهر.



س 4: ما هي الدول التي عملت معها؟
ج: الولايات المتحدة الأمريكية ، كندا ، إيطاليا ، ألمانيا ، المملكة المتحدة ، إسبانيا ، فرنسا ، روسيا ، إيران ، تركيا ، جمهورية التشيك ، النمسا ، أستراليا ، البرازيل ، اليابان ، الهند إلخ.



س 5: هل تقدمون خدمات تجميع ثنائي الفينيل متعدد الكلور أيضًا؟
بالنسبة للبضائع الثقيلة التي يزيد وزنها عن 300 كجم ، قد نقوم بشحن لوحات ثنائي الفينيل متعدد الكلور الخاصة بك عن طريق السفن أو عن طريق الجو لتوفير تكلفة الشحن.بالطبع ، إذا كان لديك وكيل شحن خاص بك ، فقد نتصل بهم للتعامل مع شحنتك.
