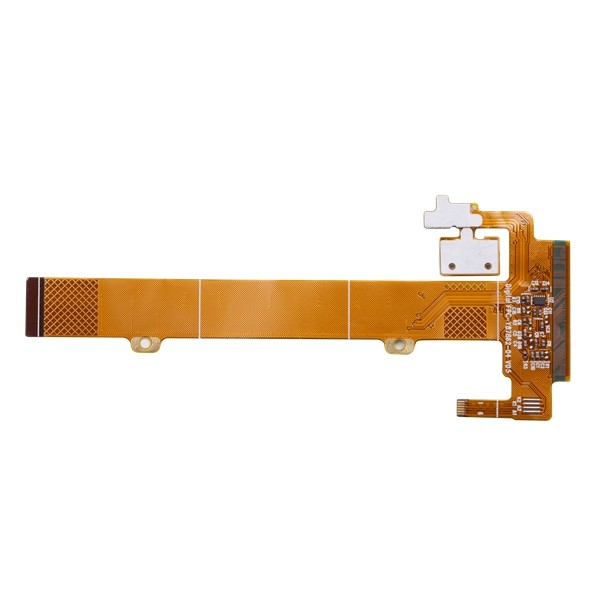

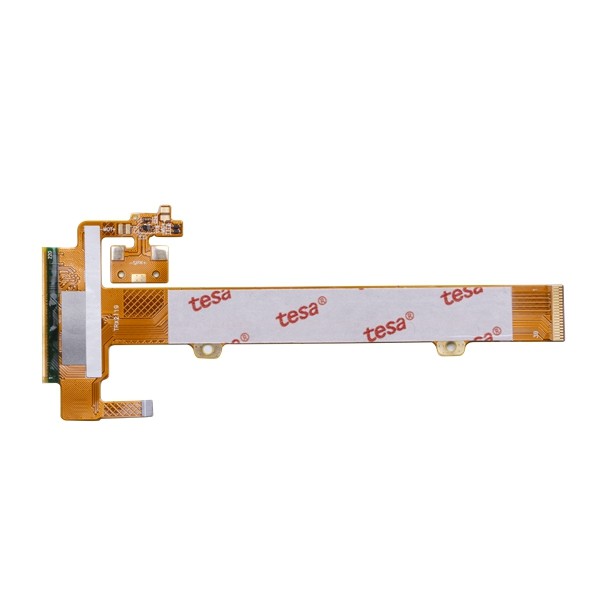

تحويل سريع جامد فليكس ثنائي الفينيل متعدد الكلور مجلس 4 طبقات OPS HASL 8mil

  • Quick Turn Rigid Flex PCB Board Assembly 4 Layer OPS HASL 8mil
  • Quick Turn Rigid Flex PCB Board Assembly 4 Layer OPS HASL 8mil
مكان المنشأ الصين
اسم العلامة التجارية Huashengxin
إصدار الشهادات UL , ISO9001
رقم الموديل ED9A8116
الحد الأدنى لكمية 1 قطع
تفاصيل التغليف مكنسة كهرباء
وقت التسليم أسرع 24 ساعة للنموذج الأولي 2 لتر و 4 لتر ، 3 أيام لإنتاج لوح HDI
شروط الدفع تي / ت

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

ويتشات: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
طبقة ثنائي الفينيل متعدد الكلور 4 طبقة فليكس PCBA مادة بي
طبقة المجلس 4 لتر العلاج النهائي ENIG
سماكة النحاس 1/1 أوقية حجم الحفر الأدنى 0.1 ملم
تسليط الضوء

OPS فليكس جامد PCB مجلس

,

8mil فليكس جامد PCB مجلس

,

8mil Flex PCB النماذج الأولية
اترك رسالة
منتوج وصف

تحويل سريع جامد فليكس مجلس ثنائي الفينيل متعدد الكلور 4 طبقات OPS HASL 8mil



Flex PCB مجلس 4 طبقة Flex PCBA Quick Turn PCB Assembly PCBA Manufacturing تصنيع ثنائي الفينيل متعدد الكلور ثنائي الفينيل متعدد الكلور

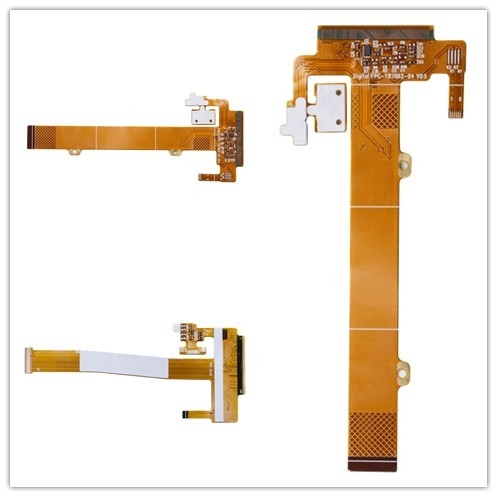

4 طبقة فليكس PCBA



الدوائر المطبوعة المرنة عبارة عن لوحات دوائر لها القدرة على الانحناء أو الالتواء.من هذا التأكيد ، من الواضح أنها تتميز ببناء مرن.هذا هو السبب في أن المهندسين والمصممين الإلكترونيين يستخدمونها في التطبيقات التي تتطلب صفاتهم.يشار إليها أيضًا باسم flex circuits وتستخدم في الغالب في الإلكترونات الصغيرةتطبيقات IC.نظرًا لأنها تتميز بقدرتها على الانحناء ، فإن الدوائر المطبوعة المرنة مصنوعة من ركيزة مرنة مثل بوليميد.ميزة أخرى مهمة للدوائر المطبوعة المرنة هي أنها تتمتع بتبديد حرارة أفضل من لوحات الدوائر المطبوعة.هذه الجودة هي التي تجعل من الممكن للإلكترونيات التي تستخدمها أن تظل في حالة الجودة لفترة طويلة.



تغطي منتجات HSX 1 ~ 32L FR-4 PCB و IMS PCB و HDI مجلسs وألواح PTFE عالية التردد وألواح Rigid-flex وما إلى ذلك. وتوفر خدمات إنتاج مرنة وسريعة الدوران (من 12 ساعة إلى 72 ساعة) ، فضلاً عن الحجم الصغير إلى الحجم الكبير تصنيع ثنائي الفينيل متعدد الكلور: تُستخدم المنتجات على نطاق واسع في مجالات التكنولوجيا العالية مثل الاتصالات وإمدادات الطاقة وشبكات الكمبيوتر والمنتجات الرقمية والتحكم الصناعي والعلوم والتعليم والأجهزة الطبية والفضاء.



القدرة على تقنية FPC
السمة (جميع الأبعاد ملس ما لم
ما عدا ذلك محدد)		 الإنتاج الضخم (العائد≥
80٪ Cpk≥1.33)		 كمية صغيرة (المحصول≥60٪ مفتاح
غلة المواصفات≥80٪		 عينة
FPC (نعم / لا) نعم نعم نعم
عدد الطبقات / الهيكل ، ماكس. 2 4 6
حجم L×W) ، ماكس. 550 مم * 250 مم 550 مم * 250 مم 700 مم * 250 مم
السماكة الاسمية (مم) 0.1 ~ 0.5 0.1 ~ 0.5 0.1 ~ 0.8
سماكة التسامح ± 10٪ (> 0.3mm) / START_T.03mm (≤0.3 مم) ± 10٪ (> 0.3mm) / START_T.03mm (≤0.3 مم) ± 10٪ (> 0.3mm) / START_T.03mm (≤0.3 مم)
نوع إنهاء السطح ENIGENEPIGOPSI-SilverI-Tin HASLHARD الذهب ENIGENEPIGOPSI-SilverI-Tin HASLHARD الذهب ENIGENEPIGOPSI-SilverI-Tin HASLHARD الذهب
سوفت ENIG (نعم / لا) رقم رقم رقم
نوع المادة الأساسية بي بي بيلكبتك
سمك الغطاء (أم) 28/50/60/80 28/50/60/80 28/50/60/80
سمك اللاصق (أم) 25/40/50/65 25/40/50/65 25/40/50/65
سماكة النحاس ، الحد الأدنى / الحد الأقصى.(أم) 12-70 12-70 12-70
سمك المادة الأساسية ، الحد الأدنى / الحد الأقصى.(أم) 25-75 25-75 25-100
حجم الحفر الميكانيكية من خلال ثقب (DHS) ، دقيقة. 0.15 0.15 0.15
نسبة التصفيح ، ماكس. 3: 1 3: 1 5: 1
حجم الوسادة ، دقيقة. مع من خلال الفتحة: 0.4 مم
بدون من خلال الفتحة: 0.2 مم		 مع من خلال الفتحة: 0.4 مم
بدون من خلال الفتحة: 0.2 مم		 مع من خلال الفتحة: 0.3 مم
بدون من خلال الفتحة: 0.2 مم
تفاوت حجم الوسادة 20٪ 20٪ 10٪
وسادة لتوفير مساحة ، دقيقة. 4 ميل 4 ميل 4 ميل
وسادة لتحديد التسامح ± 3 ميل ± 3 ميل ± 2 ميل
دقة موقع النمط ± 3 ميل ± 3 ميل ± 2 ميل
دقة موقع النمط من الجانب العلوي إلى الأسفل ± 3 ميل ± 3 ميل ± 2 ميل
الليزر عبر قطر الثقب / الوسادة ، دقيقة. 4/12 ميل 4/10 ميل 4/10 ميل
الطبقة الخارجية (هوز + تصفيح) عرض / مسافة الخط ، دقيقة. 3/3 ميل 3/3 ميل 2/2 ميل
عرض / مسافة خط الطبقة الداخلية (Hoz) ، دقيقة. 3/3 ميل 3/3 ميل 2/2 ميل
تفاوت عرض الخط الداخلي ± 10٪ ± 10٪ ± 10٪
تسجيل الطبقة الخارجية ، دقيقة.(قطر الوسادة = DHS + X) درهم +8 درهم +8 DHS + 6
تسجيل الطبقة الداخلية ، دقيقة.(قطر الوسادة = DHS + X) (L≤4 طبقة) DHS + 10 DHS + 10 درهم +8
الليزر عبر الملعب حفرة ، دقيقة. 0.40 مم 0.40 مم 0.35 مم
خطوة ثقب الميكانيكية ، دقيقة. 0.50 مم 0.50 مم 0.40 مم
التسامح موقف حفرة الحفر ± 2 ميل ± 2 ميل ± 2 ميل
التسامح حجم الثقب ± 2 ميل ± 2 ميل ± 2 ميل
دقة الموقع من ثقب الأدوات (PTH & NPTH) إلى الوسادة ± 3 ميل ± 3 ميل ± 2 ميل
دقة الموقع من ثقب الأدوات (PTH & NPTH) إلى المخطط التفصيلي ± 3 ميل ± 3 ميل ± 2 ميل
التسامح حجم المخطط التفصيلي ± 2 ميل ± 2 ميل ± 2 ميل
تسجيل LPI / السد ، الحد الأدنى. 2 ميل / 4 ميل 2 ميل / 4 ميل 2 ميل / 3 ميل
سد LPI على CVL 8 ميل 8 ميل 8 ميل
غطاء النافذة المفتوحة / السد Φ0.5 مم / 0.3 مم Φ0.5 مم / 0.3 مم Φ0.3 مم / 0.2 مم
تسجيل التغطية / تدفق الراتنج 4 ميل 4 ميل 2 ميل
مادة صلابة FR4 / PI / فولاذ FR4 / PI / فولاذ FR4 / PI / فولاذ
سد الصلابة ، دقيقة. 12 ميل 12 ميل 8 ميل
تسجيل الصلابة / تدفق الراتنج 8 ميل / 4 ميل 8 ميل / 4 ميل 4 ميل / 2 ميل
مقاومة المقاومة 10٪ 10٪ 5٪
الموثوقية الحرارية (LPI ، FCCL ، CVL) 288 درجة / 10 ثانية / 3 مرات 288 درجة / 10 ثانية / 3 مرات 288 درجة / 10 ثانية / 3 مرات
المواد والبنية المؤهلة UL بي بي بي





التعليمات:


Q1: هل أنت مصنع أو شركة تجارية؟
ج: نعم ، نحن المصنع ، لدينا نموذج أولي مستقل لتصنيع ثنائي الفينيل متعدد الكلور سريع الانعطاف وخطوط إنتاج ثنائي الفينيل متعدد الكلور كبيرة الحجم.



Q2: ما هو نوع تنسيق ملف PCB الذي يمكنك قبوله للإنتاج؟
ج: جربر ، PROTEL 99SE ، PROTEL DXP ، POWER PCB ، CAM350 ، ODB + (. TGZ)



Q3: هل سيتم فحص ملفات PCB الخاصة بنا.
ج: نعم.سيتم فحص بياناتك من قبل فريق المهندسين لدينا.إذا وجدنا أي مشاكل فنية أو كان لدينا أي استفسارات ، فسوف نتصل بك ونحل المشاكل معًا.



Q4: هل سيتم اختبار منتجاتنا قبل الشحن.
ج: نعم.يمكننا توفير اختبار الدائرة الوظيفية إذا زودتنا بطرق الاختبار.



س 5: هل تقدمون خدمات تجميع ثنائي الفينيل متعدد الكلور أيضًا؟
بالنسبة للبضائع الثقيلة التي يزيد وزنها عن 300 كجم ، قد نقوم بشحن لوحات ثنائي الفينيل متعدد الكلور الخاصة بك عن طريق السفن أو عن طريق الجو لتوفير تكلفة الشحن.بالطبع ، إذا كان لديك وكيل شحن خاص بك ، فقد نتصل بهم للتعامل مع شحنتك.
