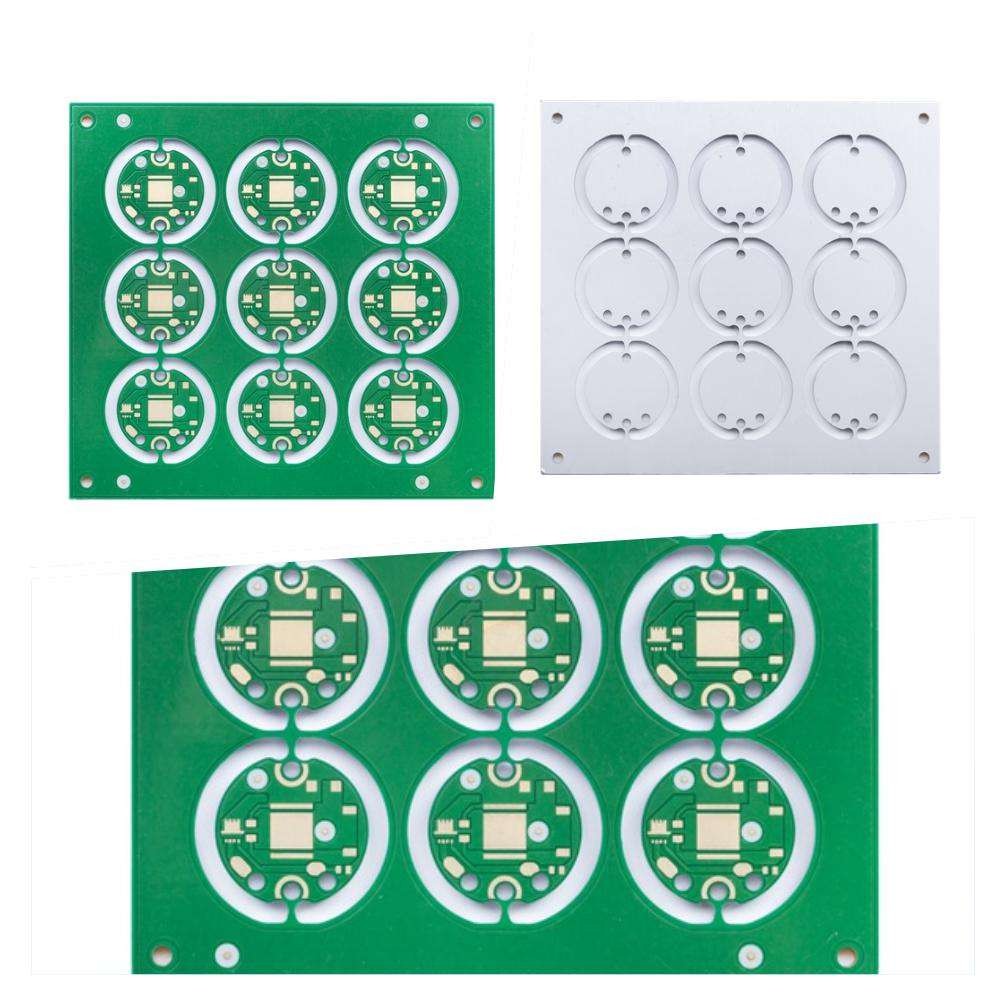

لوح دوائر مطبوعة من الألومنيوم ثنائي الفينيل متعدد الكلور ذو جانب واحد بضوء LED 3.0 مم 2 أونصة

لوح دوائر مطبوعة من الألومنيوم ثنائي الفينيل متعدد الكلور ذو جانب واحد بضوء LED 3.0 مم 2 أونصة

جانب واحد ثنائي الفينيل متعدد الكلور الألومنيوم مجلس ثنائي الفينيل متعدد الكلور الصمام الخفيفة لوحة ثنائي الفينيل متعدد الكلور الألومنيوم قاعدة ثنائي الفينيل متعدد الكلور طبقة واحدة الألومنيوم ثنائي الفينيل متعدد الكلور الألومنيوم

لوحة دوائر مطبوعة من الألومنيوم من جانب واحد

من بين جميع مركبات ثنائي الفينيل متعدد الكلور ذات النواة المعدنية ، يعتبر ثنائي الفينيل متعدد الكلور الألومنيوم هو النوع الأكثر شيوعًا.تتكون المادة الأساسية من قلب الألمنيوم ومادة FR4 القياسية.تتميز بطبقة مغلفة حرارية تعمل على تبديد الحرارة بطريقة فعالة للغاية أثناء تبريد المكونات وزيادة الأداء العام للمنتجات.حاليًا ، يعتبر ثنائي الفينيل متعدد الكلور المدعوم بالألمنيوم حلاً لتطبيقات الطاقة العالية والتسامح الشديد.

الطبقات: 1-32 طبقة ، إذا كانت الطبقة 20 لترًا أو أكثر من 20 لترًا ، فستحتاج إلى مراجعة اللوحة.
يبلغ الحد الأقصى لحجم لوحة النهاية 740 * 500 مم ، ولكن إذا كان جانب اللوحة> 600 مم ، فستحتاج إلى مراجعته.
الحد الأدنى لحجم اللوحة هو 5 * 5 مم.
تشمل المواد الخام للوحات الدوائر المطبوعة FR4 و Rogers و Halogen free و High TG ...
قدرة سمك ثنائي الفينيل متعدد الكلور من 0.2 ~ 4.0 مم ، إذا كانت السماكة أقل من 0.2 مم ، أو أكثر من 4 مم ، سوف تحتاج إلى المراجعة.
قدرة سمك النحاس ثنائي الفينيل متعدد الكلور H ~ 5oz.إذا كان أكثر من 5 أوقية ، سوف تحتاج إلى مراجعته في البداية.
تبلغ نسبة الانحناء والالتواء 0.075٪.
حجم الثقب الأدنى هو 0.15 مم ، إذا كان حجم الحفر أصغر من 0.15 مم ، سوف تحتاج إلى تأكيد اللوحة في البداية.
أقصى حجم للفتحة هو 6.0 مم ، إذا كان حجم الثقب أكبر من 6 مم ، فسوف تحتاج إلى استخدام الطحن لتوسيع الثقوب.
يشمل لون لوحة الدوائر المطبوعة الأخضر ، والأخضر غير اللامع ، والأزرق ، والأزرق غير اللامع ، والأسود ، والأسود غير اللامع ، والأصفر ، والأحمر ، والأبيض ، وما إلى ذلك.
لون الشاشة الحريرية: يشمل الأبيض والأسود وما إلى ذلك.
تشمل أسطح لوحات الدوائر المطبوعة HASL الخالية من الرصاص ، و ENIG ، و Immersion Sn ، و OSP ، و Selective ENIG + OSP ، و Immersion Silver ، و ENEPIG ، و Gold Finger ، وما إلى ذلك.

التعليمات:

Q1: هل أنت مصنع أو شركة تجارية؟
ج: نعم ، نحن المصنع ، لدينا نموذج أولي مستقل لتصنيع ثنائي الفينيل متعدد الكلور سريع الانعطاف وخطوط إنتاج ثنائي الفينيل متعدد الكلور كبيرة الحجم.

Q2: ما هو نوع تنسيق ملف PCB الذي يمكنك قبوله للإنتاج؟
ج: جربر ، PROTEL 99SE ، PROTEL DXP ، POWER PCB ، CAM350 ، ODB + (. TGZ)

س 3: هل ملفات ثنائي الفينيل متعدد الكلور الخاصة بي آمنة عندما أرسلها إليك للتصنيع؟
ج: نحن نحترم حقوق الطبع والنشر للعميل ولن نصنع أبدًا ثنائي الفينيل متعدد الكلور مع ملفاتك لشخص آخر ما لم نتلق إذنًا كتابيًا من جانبك ، ولن نشارك هذه الملفات مع أي أطراف ثالثة أخرى.ويمكننا توقيع اتفاقية عدم إفشاء مع العميل إذا لزم الأمر.

Q4: إذا لم يكن لدينا ملف PCB / ملف Gerber ، فلدينا عينة PCB فقط ، فهل يمكنك إنتاجها من أجلي؟
ج: نعم ، يمكننا مساعدتك في استنساخ ثنائي الفينيل متعدد الكلور.فقط أرسل لنا عينة ثنائي الفينيل متعدد الكلور ، يمكننا استنساخ تصميم ثنائي الفينيل متعدد الكلور والعمل عليه.

Q5: ما هو مهلك القياسي لثنائي الفينيل متعدد الكلور؟
ج: عينة / نموذج أولي (أقل من 3 متر مربع):
1-2 طبقات: من 3 إلى 5 أيام عمل (أسرع 24 ساعة لخدمات الانعطاف السريع)
4-8 طبقات: 7 ~ 12 يوم عمل (أسرع 48 ساعة لخدمات الانعطاف السريع)
الإنتاج الضخم (أقل من 200 م 2):
1-2 طبقات: من 7 إلى 12 يوم عمل
4-8 طبقات: 10 إلى 15 يوم عمل

س 6: ما الدفع الذي تقبله؟
ج: التحويل البنكي (T / T) أو خطاب الاعتماد (L / C) أو Paypal (فقط لقيمة صغيرة أقل من 500 دولار أمريكي)
