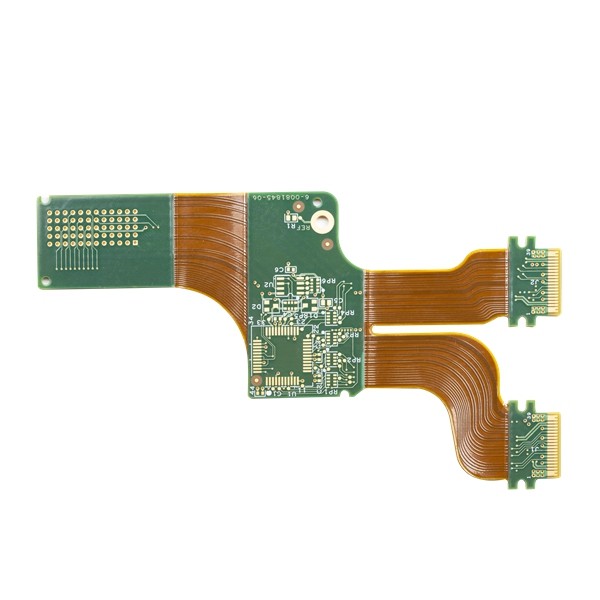

انتهى 2L 3mil Rigid Flex PCB طبقة مزدوجة من الصفيح الغمر

انتهى 2L 3mil Rigid Flex PCB طبقة مزدوجة غمر سطح القصدير

نوع ثنائي الفينيل متعدد الكلور: جامد فليكس ثنائي الفينيل متعدد الكلور

طبقة PCB: من 2 لتر إلى 10 لتر

مادة ثنائي الفينيل متعدد الكلور: مادة PI و FR4

سمك النحاس: 1/3 أوقية ~ 5 أوقية

الحد الأدنى لحجم الحفر: 0.15 مم

أصغر عرض للخط: 0.075 مم / 3 مل

الحد الأدنى لتباعد الأسطر: 0.075 مم / 3 مل

معالجة الشكل: ختم القوالب ، القطع ، النماذج الأولية بالليزر

قناع اللحام: فيلم غطاء قناع اللحام PI أو تصفيح فيلم قناع لحام PET (أسود ، أحمر ، أصفر وأخضر ، إلخ)

الانتهاء من السطح: OSP / الغمر القصدير / LF-HASL / Au مطلي Ni / ENIG (في الغالب ENIG)

المزايا: تقليل الوزن ، تجميع أكثر قيمة للمكونات ومساحة للأسلاك ، تقليل التعقيد اللوجستي ، تبسيط التجميع ، موثوقية محسنة بشكل كبير لنظام ثنائي الفينيل متعدد الكلور بالكامل ، تحسين ملحوظ في الاختبار الوظيفي

التطبيق: تطبيقات عالية الأداء وعالية السرعة ، وأجهزة الاتصالات السلكية واللاسلكية ، ومعدات الفضاء ، وأجهزة السيارات ، والمعدات العسكرية ، والأجهزة الاستهلاكية ، إلخ.

PCB الصلبة المرنة عبارة عن ألواح صلبة تجمع بين الألواح المرنة وتكنولوجيا الألواح الصلبة في ثنائي الفينيل متعدد الكلور واحد.إنها تستخدم كلاً من التقنيات الصلبة والمرنة ، مما يجعلها تمتلك مزايا كل من الألواح الصلبة والألواح المرنة.إنها دائرة صغيرة ومضغوطة يمكن أن تكون فعالة مثل الدائرة الأكبر ،

وتوفر كثافة أعلى للمكونات ومراقبة جودة أفضل.

يمكن أن تمتص الكثير من الحرارة ، وتصنع دائرة صغيرة ومضغوطة يمكن أن تكون فعالة مثل الدوائر الأكبر.
