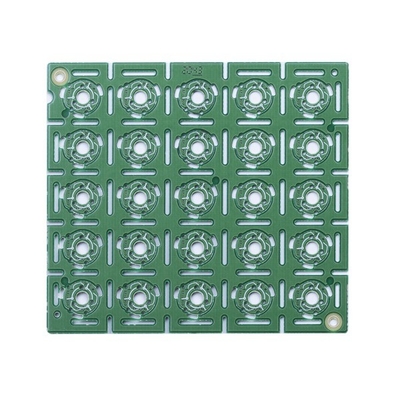

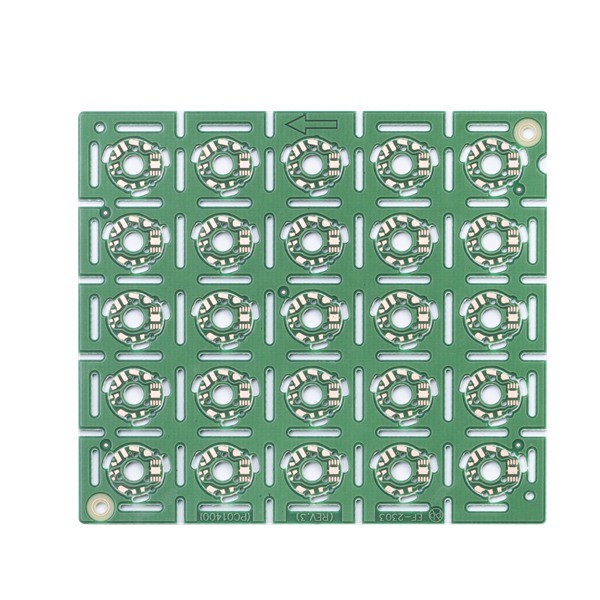

OSP 0.6mm خال من الهالوجين FR4 PCB لوحة دوائر مطبوعة سريعة الدوران

OSP 0.6mm خال من الهالوجين FR4 PCB لوحة دوائر مطبوعة سريعة الدوران

FR4 أحادي الوجه ثنائي الفينيل متعدد الكلور 0.6 مم خال من الهالوجين سريع الدوران لوحة دوائر مطبوعة

نموذج أولي رفيع ثنائي الفينيل متعدد الكلور من جانب واحدالمنتجات الصناعية Green Solder Mask FR4 PCB Single Layer

الطبقات: 1-32 طبقة ، إذا كانت الطبقة 20 لترًا أو أكثر من 20 لترًا ، فستحتاج إلى مراجعة اللوحة.
يبلغ الحد الأقصى لحجم لوحة الإنهاء 740 * 500 مم ، ولكن إذا كان جانب اللوحة> 600 مم ، فستحتاج إلى مراجعته.
الحد الأدنى لحجم اللوحة هو 5 * 5 مم.
تشمل المواد الخام للوحات الدوائر المطبوعة FR4 و Rogers و Halogen free و High TG ...
قدرة سمك ثنائي الفينيل متعدد الكلور من 0.2 ~ 4.0 مم ، إذا كانت السماكة أقل من 0.2 مم ، أو أكثر من 4 مم ، سوف تحتاج إلى المراجعة.
قدرة سمك النحاس ثنائي الفينيل متعدد الكلور H ~ 5oz.إذا كان أكثر من 5 أوقية ، سوف تحتاج إلى مراجعته في البداية.
تبلغ نسبة الانحناء والالتواء 0.075٪.
حجم الثقب الأدنى هو 0.15 مم ، إذا كان حجم الحفر أصغر من 0.15 مم ، سوف تحتاج إلى تأكيد اللوحة في البداية.
الحجم الأقصى للفتحة هو 6.0 مم ، إذا كان حجم الثقب أكبر من 6 مم ، فسوف تحتاج إلى استخدام الطحن لتوسيع الثقوب.
يشمل لون لوحة الدوائر المطبوعة الأخضر ، والأخضر غير اللامع ، والأزرق ، والأزرق غير اللامع ، والأسود ، والأسود غير اللامع ، والأصفر ، والأحمر ، والأبيض ، وما إلى ذلك.
لون الشاشة الحريرية: يشمل الأبيض والأسود وما إلى ذلك.
تشمل أسطح لوحات الدوائر المطبوعة HASL الخالية من الرصاص و ENIG و Immersion Sn و OSP و Selective ENIG + OSP و Immersion Silver و ENEPIG و Gold Finger ، إلخ.

تغطي منتجات HSX 1 ~ 32L FR-4 PCB و IMS PCB و HDI Boards وألواح PTFE عالية التردد وألواح Rigid-flex وما إلى ذلك. وتوفر خدمات إنتاج مرنة وسريعة الدوران (من 12 ساعة إلى 72 ساعة) ، فضلاً عن الحجم الصغير إلى الحجم الكبير تصنيع ثنائي الفينيل متعدد الكلور: تُستخدم المنتجات على نطاق واسع في مجالات التكنولوجيا العالية مثل الاتصالات وإمدادات الطاقة وشبكات الكمبيوتر والمنتجات الرقمية والتحكم الصناعي والعلوم والتعليم والأجهزة الطبية والفضاء.

التعليمات:
Q1: هل يمكنك تقديم خدمات تجميع ثنائي الفينيل متعدد الكلور ومصادر المكونات؟
ج: نعم ، يمكننا أيضًا توفير مصادر المكونات وخدمات تجميع ثنائي الفينيل متعدد الكلور بالإضافة إلى بناء الصندوق عند الطلب.

س 2: ما هي الدول التي عملت معها؟
ج: الولايات المتحدة الأمريكية ، كندا ، إيطاليا ، ألمانيا ، المملكة المتحدة ، إسبانيا ، فرنسا ، روسيا ، إيران ، تركيا ، جمهورية التشيك ، النمسا ، أستراليا ، البرازيل ، اليابان ، الهند إلخ.

Q3: هل سيتم فحص ملفات PCB الخاصة بنا.
ج: نعم.سيتم فحص بياناتك من قبل فريق المهندسين لدينا.إذا وجدنا أي مشاكل فنية أو كان لدينا أي استفسارات ، فسوف نتصل بك ونحل المشاكل معًا.

Q4: هل سيتم اختبار منتجاتنا قبل الشحن.
ج: نعم.يمكننا توفير اختبار الدائرة الوظيفية إذا زودتنا بطرق الاختبار.

س 5: ما هي طريقة الدفع التي تقبلونها؟
ج: التحويل البنكي (T / T) ، خطاب الاعتماد (L / C) ، أو Paypal (Paypal فقط لقيمة صغيرة أقل من 500 دولار أمريكي)
