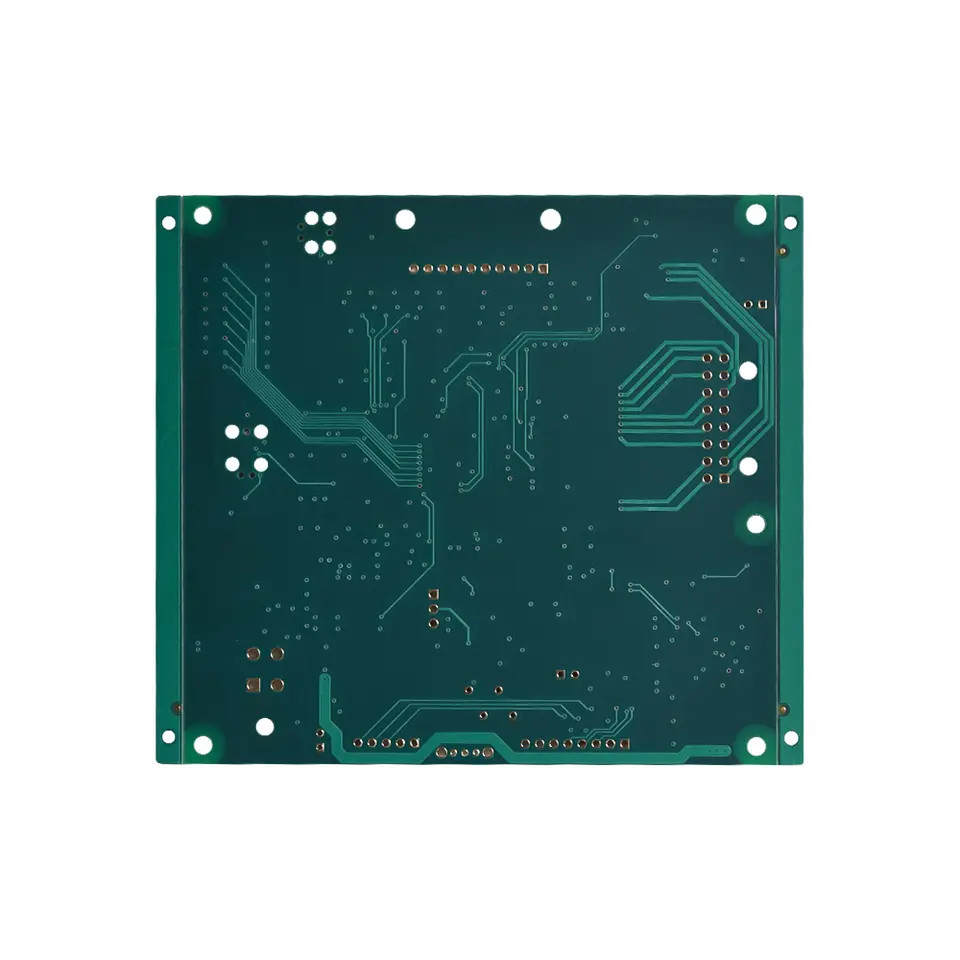

4 طبقات خضراء HDI PCB لوحة دوائر كهربائية 3 أوقية 2.0 مم مطبوعة

  • 4 Layer Green HDI PCB Circuit Board 3oz 2.0mm Printed
مكان المنشأ الصين
اسم العلامة التجارية Huashengxin
إصدار الشهادات UL , ISO9001
رقم الموديل 9663 لوحات الدارات الكهربائية
الحد الأدنى لكمية 1 قطع
تفاصيل التغليف مكنسة
وقت التسليم أسرع 24 ساعة للنموذج الأولي 2 لتر و 4 لتر ، 3 أيام لإنتاج لوح HDI
شروط الدفع تي / ت

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

ويتشات: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
اسم ثنائي الفينيل متعدد الكلور عالية الكثافة ربط ثنائي الفينيل متعدد الكلور مارتيريال FR-4 ، S1000-2M
طبقة المجلس 4 لتر سماكة مجلس 2.0 ملم
وزن النحاس النهائي الخارجي 3 أوقية قناع اللحيم قناع اللحيم الأخضر
أصغر حجم ثقب 0.1 ملم طلب خاص حفرة توت أعمى
طلب منتجات السيارات
تسليط الضوء

لوحة دوائر خضراء HDI PCB

,

لوحة دوائر HDI PCB 3oz

,

لوحة دوائر مطبوعة HDI PCB 2.0 مم
اترك رسالة
منتوج وصف

4 طبقة HDI الأخضر PCB Board 3oz 2.0mm لوحة دوائر مطبوعة​

لوحات الدوائر المطبوعة عالية الكثافة

HDI PCB هي اختصار للوحات الدوائر المطبوعة عالية الكثافة ، وهي تتميز بخطوط أدق ومسافات أقرب وأسلاك أكثر كثافة.

بالنسبة للوحات HDI التي تمتلك كثافة دارة أعلى من لوحات الدوائر التقليدية ، يمكن أن تتضمن تصميماتها أصغر من خلال الثقوب ومنصات الالتقاط ، وكذلك كثافة لوحة توصيل أعلى.تستخدم على نطاق واسع لتقليل الوزن والأبعاد الكلية للمنتجات ، وكذلك لتحسين الأداء الكهربائي للجهاز.

تغطي منتجات HSX 1 ~ 32L FR-4 PCB و IMS PCB و HDI Boards وألواح PTFE عالية التردد وألواح Rigid-flex وما إلى ذلك. وتوفر خدمات إنتاج مرنة وسريعة الدوران (من 12 ساعة إلى 72 ساعة) ، فضلاً عن الحجم الصغير إلى الحجم الكبير تصنيع ثنائي الفينيل متعدد الكلور.

تستخدم المنتجات على نطاق واسع في مجالات التكنولوجيا العالية مثل الاتصالات وإمدادات الطاقة وشبكات الكمبيوتر والمنتجات الرقمية والتحكم الصناعي والعلوم والتعليم والأجهزة الطبية والفضاء.تمتلك HSX فريقًا على درجة عالية من التعليم والخبرة ومعدات إنتاج متطورة.

يبلغ حجم اللوحة الخاصة بقدرة مصنع HSX بحد أقصى 740 × 500 مم ، ولكن عندما يكون حجم اللوحة أكبر من 600 مم ، فستحتاج إلى المراجعة في البداية.والحد الأدنى لحجم اللوحة الذي يمكننا الوصول إليه هو 5 * 5 مم.

يتراوح سمك PCB الذي يمكننا الوصول إليه من 0.2 مم إلى 4.0 مم ، عندما يكون سمك اللوحة أقل من 0.2 مم ، أو أعلى من 4 مم ، يجب تقييم اللوحة في البداية.(ملاحظة: عندما تكون سماكة اللوح مساوية أو أقل من 0.6 مم ، فلن يتم تطبيقها على سطح HASL النهائي)

سمك القاعدة النحاسية للطبقة الداخلية والخارجية هو أصغر 0.3 / 0.5 أوقية ، والحد الأقصى 3 أوقية.

0.15 مم هي قدرة حجم ثقب minumun للمصنع ، عندما يكون حجم الفتحة أصغر من 0.15 مم ، ستحتاج اللوحة إلى المراجعة في البداية.

تحتوي ألوان مقاومة اللحام على الأخضر ، والأخضر غير اللامع ، والأزرق ، والأزرق غير اللامع ، والأسود ، والأسود غير اللامع ، والأصفر ، والأحمر ، والأبيض ، وحسب تحديد العميل.
تحتوي ألوان الأرجل على الأبيض والأسود وحسب تحديد العميل.


طبقة ثنائي الفينيل متعدد الكلور 4 طبقة مادة ثنائي الفينيل متعدد الكلور FR-4 ، S1000-2M
سماكة النحاس

3 أوقية من النحاس النهائي

 سمك ثنائي الفينيل متعدد الكلور 2.0 ملم
دقيقة.حجم الحفرة 0.1 ملم Min.PCB المسار / الفجوة: 3 ميل
قناع لحام ثنائي الفينيل متعدد الكلور أخضر PCB بالشاشة الحريرية أبيض
انتهى سطح ثنائي الفينيل متعدد الكلور غمر الذهب 2u مخطط ثنائي الفينيل متعدد الكلور V-CUT /التوجيه
متطلبات خاصة: دقيقة.عبر حجم الثقب 0.15 مللي متر
طلب منتجات السيارات




4 طبقات خضراء HDI PCB لوحة دوائر كهربائية 3 أوقية 2.0 مم مطبوعة 0




التعليمات:
Q1: هل أنت مصنع أو شركة تجارية؟
ج: نعم ، نحن المصنع ، لدينا نموذج أولي مستقل لتصنيع ثنائي الفينيل متعدد الكلور سريع الانعطاف وخطوط إنتاج ثنائي الفينيل متعدد الكلور كبيرة الحجم.

Q2: ما هو نوع تنسيق ملف PCB الذي يمكنك قبوله للإنتاج؟
ج: جربر ، PROTEL 99SE ، PROTEL DXP ، POWER PCB ، CAM350 ، ODB + (. TGZ)

س 3: هل ملفات ثنائي الفينيل متعدد الكلور الخاصة بي آمنة عندما أرسلها إليك للتصنيع؟
ج: نحن نحترم حقوق الطبع والنشر للعميل ولن نصنع أبدًا ثنائي الفينيل متعدد الكلور مع ملفاتك لشخص آخر ما لم نتلق إذنًا كتابيًا من جانبك ، ولن نشارك هذه الملفات مع أي أطراف ثالثة أخرى.ويمكننا توقيع اتفاقية عدم إفشاء مع العميل إذا لزم الأمر.

Q4: إذا لم يكن لدينا ملف PCB / ملف Gerber ، فلدينا عينة PCB فقط ، هل يمكنك إنتاجها لي؟
ج: نعم ، يمكننا مساعدتك في استنساخ ثنائي الفينيل متعدد الكلور.فقط أرسل لنا عينة ثنائي الفينيل متعدد الكلور ، يمكننا استنساخ تصميم ثنائي الفينيل متعدد الكلور والعمل عليه.

Q5: ما هو مهلك القياسي لثنائي الفينيل متعدد الكلور؟
ج: عينة / نموذج أولي (أقل من 3 متر مربع):
1-2 طبقات: من 3 إلى 5 أيام عمل (أسرع 24 ساعة لخدمات الانعطاف السريع)
4-8 طبقات: 7 ~ 12 يوم عمل (أسرع 48 ساعة لخدمات الانعطاف السريع)
الإنتاج الضخم (أقل من 200 م 2):
1-2 طبقات: من 7 إلى 12 يوم عمل
4-8 طبقات: 10 إلى 15 يوم عمل

س 6: كيف ستشحن عادة ثنائي الفينيل متعدد الكلور؟
ج: عادةً بالنسبة للحزم الصغيرة ، سنقوم بشحن اللوحات بواسطة DHL ، UPS ، خدمة FedEx من الباب إلى الباب ، يمكننا استخدام حساب الشحن الخاص بك للقيام بالتحصيل أو استخدام حسابنا للشحن في DDU (رسوم الاستيراد غير مدفوعة الأجر) مصطلح التسليم.
بالنسبة للبضائع الثقيلة التي يزيد وزنها عن 300 كجم ، قد نقوم بشحن لوحات ثنائي الفينيل متعدد الكلور الخاصة بك عن طريق السفن أو عن طريق الجو لتوفير تكلفة الشحن.بالطبع ، إذا كان لديك وكيل شحن خاص بك ، فقد نتصل بهم للتعامل مع شحنتك.

Q7: ما هو الحد الأدنى لكمية الطلب؟
ج: لا موك. الكمية سوف تؤثر فقط على السعر.يرجى الاتصال بنا للحصول على RFQ.

س 8: هل يمكنك تقديم خدمات تجميع ثنائي الفينيل متعدد الكلور ومصادر المكونات؟
ج: نعم ، يمكننا أيضًا توفير مصادر المكونات وخدمات تجميع ثنائي الفينيل متعدد الكلور بالإضافة إلى بناء الصندوق عند الطلب.

س 9.كيف تحصل على اقتباس سريع؟
يرجى تقديم ملف جربر وتفاصيل اللوحة (بما في ذلك الطبقة ، وسمك اللوحة ، وسمك النحاس ، والمعالجة السطحية ، وقناع اللحام ولون الشاشة الحريرية ، وطلب خاص إن وجد ، وكمية الطلب ، وما إلى ذلك)
عينة:

نوع ثنائي الفينيل متعدد الكلور 4 لتر متعدد الطبقات ثنائي الفينيل متعدد الكلور
السطح انتهى LF-HASL
المواد الأساسية FR4 ، TG170
سماكة النحاس قاعدة داخلية 1 أوقية ، 1 أوقية من النحاس النهائي
قناع لحام ثنائي الفينيل متعدد الكلور أخضر لكلا الجانبين
PCB بالشاشة الحريرية أبيض لكلا الجانبين
متطلبات خاصة فتحة / حافة تصفيح موصولة بالراتنج ، سمك إصبع ذهبي 30u "
