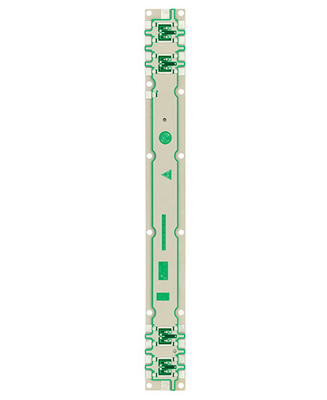

محطة قاعدة القصدير ذات الوجهين PCB ISO9001 المعتمدة UL للمنتجات الرقمية

  • Tin Base Station Double Sided PCB ISO9001 UL Approved for Digital Products
مكان المنشأ الصين
اسم العلامة التجارية Huashengxin
إصدار الشهادات UL,ISO9001
رقم الموديل 2 لتر ثنائي الفينيل متعدد الكلور
الحد الأدنى لكمية 1 قطع
تفاصيل التغليف مكنسة
وقت التسليم 5-8 أيام
شروط الدفع ويسترن يونيون ، T / T ، L / C.

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

ويتشات: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
Board thickness 0.95mm عرض الخط والمسافة 0.5 مل / 0.20 مل
المعالجة السطحية شن تين عدد الطوابق 2 لتر
تسليط الضوء

محطة قاعدة القصدير مزدوجة الوجهين PCB

,

ISO9001 Double Sided PCB

,

0.5mil Double Sided Circuit Board
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
Items Standard Advanced
Fr4 max. layers. count 1~24 26~36
HDI max. layers. count 4~20L (3+N+3) 22~32 (3+N+3)
D/S(NPTH) max. panel size 21.5*24.5"(546*622mm) 21.5*59"(546*1500mm)
S/S(NPTH) max. panel size 21.5*24.5"(546*622mm) 21.5*49"(546*1245mm)
multilayer max. panel size 21.5*24.5"(546*622mm) 21.5*49"(546*1245mm)
min. piece size 5*5mm 2*2mm
max. overall board thickness 158mil (4mm) 394mil (10mm)
Min. Overall Board or Core Thickness 8mil (0.200mm) 3mil (0.075mm)
≤ 1.0mm PCB`s Boards Thickness Tolerance ±3mil (0.075mm) /
≤ 2.0 mm PCB`s Boards Thickness Tolerance ±5mil (0.13mm) /
Max. Aspect Ratio 15:01 /
FR-4 Min. DHS (Drill Hole Size) 6mil (0.15mm) /
HDI Min. DHS (Drill Hole Size) 0.08-0.10MM /
Min. Hole to Hole Distance 10mil (0.25mm) 6mil (0.150mm)
PTH Hole Size Tolerance ±3mil (0.076mm) ±2mil (0.050mm)
NPTH Hole Size Tolerance ±2mil (0.050mm) ±1.5mil (0.040mm)
Hole Location Tolerance ±3mil (0.076mm) ±2mil (0.050mm)
Min. Line Width/Space---Inner Layer---1/3 oz 2.5/2.5mil (0.0635/0.0635mm) 2/2mil (0.0508/0.0508mm)
Min. Line Width/Space---Inner Layer---1oz 4/4mil (0.100/0.100mm) 3.0/3.0mil (0.089/0.089mm)
Min. Line Width/Space---Outer Layer---Hoz+Plating 4/4mil (0.100/0.100mm) 3.5/3.5mil (0.089/0.089mm)
Min. Line Width/Space---Outer Layer---1oz+Plating 5/5mil (0.127/0.127mm) 4/4mil (0.100/0.100mm)
Min. Line Width/Space---Outer Layer---2oz+Plating 6/6mil (0.150/0.150mm) 5/5mil (0.127/0.127mm)
اترك رسالة
Items Standard Advanced
منتوج وصف

محطة قاعدة القصدير ذات الوجهين PCB ISO9001 المعتمدة UL للمنتجات الرقمية



2L محطة قاعدة القصدير هوائي مزدوج الوجهين PCB ISO9001 UL المعتمدة



لوحة عالية التردد + حجم طويل للغاية



تستخدم المنتجات على نطاق واسع في مجالات التكنولوجيا العالية مثل الاتصالات وإمدادات الطاقة وشبكات الكمبيوتر والمنتجات الرقمية والتحكم الصناعي والعلوم والتعليم والأجهزة الطبية والفضاء.تمتلك HSX فريقًا على درجة عالية من التعليم والخبرة ومعدات إنتاج متطورة.



يبلغ حجم اللوحة الخاصة بقدرة مصنع HSX بحد أقصى 740 × 500 مم ، ولكن عندما يكون حجم اللوحة أكبر من 600 مم ، فستحتاج إلى المراجعة في البداية.والحد الأدنى لحجم اللوحة الذي يمكننا الوصول إليه هو 5 * 5 مم.



يتراوح سمك PCB الذي يمكننا الوصول إليه من 0.2 مم إلى 4.0 مم ، عندما يكون سمك اللوحة أقل من 0.2 مم ، أو أعلى من 4 مم ، يجب تقييم اللوحة في البداية.(ملاحظة: عندما تكون سماكة اللوح مساوية أو أقل من 0.6 مم ، فلن يتم تطبيقها على سطح HASL النهائي)



سمك القاعدة النحاسية للطبقة الداخلية والخارجية هو أصغر 0.3 / 0.5 أوقية ، والحد الأقصى 3 أوقية.



التعليمات:

Q1: هل أنت مصنع أو شركة تجارية؟
ج: نعم ، نحن المصنع ، لدينا نموذج أولي مستقل لتصنيع ثنائي الفينيل متعدد الكلور سريع الانعطاف وخطوط إنتاج ثنائي الفينيل متعدد الكلور كبيرة الحجم.



س2: ماذا عن الطاقة الإنتاجية لمصنع ثنائي الفينيل متعدد الكلور؟
ج: قدرتنا الإنتاجية الشهرية تبلغ 50000 متر مربع / شهر و 5000 نوع / شهر.



س3: إذا لم يكن لدينا ملف ثنائي الفينيل متعدد الكلور / ملف جربر ، فلدينا عينة ثنائي الفينيل متعدد الكلور فقط ، هل يمكنك إنتاجه لي؟
ج: نعم ، يمكننا مساعدتك في استنساخ ثنائي الفينيل متعدد الكلور.فقط أرسل لنا عينة ثنائي الفينيل متعدد الكلور ، يمكننا استنساخ تصميم ثنائي الفينيل متعدد الكلور والعمل عليه.



س4: كيف ستشحن عادة ثنائي الفينيل متعدد الكلور؟
ج: عادةً بالنسبة للحزم الصغيرة ، سنقوم بشحن اللوحات بواسطة DHL ، UPS ، خدمة FedEx من الباب إلى الباب ، يمكننا استخدام حساب الشحن الخاص بك للقيام بالتحصيل أو استخدام حسابنا للشحن في DDU (رسوم الاستيراد غير مدفوعة الأجر) مصطلح التسليم.
بالنسبة للبضائع الثقيلة التي يزيد وزنها عن 300 كجم ، قد نقوم بشحن لوحات ثنائي الفينيل متعدد الكلور الخاصة بك عن طريق السفن أو عن طريق الجو لتوفير تكلفة الشحن.بالطبع ، إذا كان لديك وكيل شحن خاص بك ، فقد نتصل بهم للتعامل مع شحنتك.



س 5: ما هو المهلة القياسية الخاصة بكإنتاج؟
ج: عينة / نموذج أولي (أقل من 3 متر مربع):
1-2 طبقات: من 3 إلى 5 أيام عمل (أسرع 24 ساعة لخدمات الانعطاف السريع)
4-8 طبقات: 7 ~ 12 يوم عمل (أسرع 48 ساعة لخدمات الانعطاف السريع)
الإنتاج الضخم (أقل من 200 م 2):
1-2 طبقات: من 7 إلى 12 يوم عمل
4-8 طبقات: 10 إلى 15 يوم عمل

بطاقة:

TG170 مزدوج الوجهين ثنائي الفينيل متعدد الكلور

ثنائي الفينيل متعدد الكلور طبقة مزدوجة 1.6 مم

ODM مزدوج الوجهين ثنائي الفينيل متعدد الكلور
