xتفاصيل المنتج
| طبقة ثنائي الفينيل متعدد الكلور | 12 طبقة متعددة الطبقات | مواد خام | FR4 ، TG170 |
|---|---|---|---|
| صقل الأسطح | غمر الاصبع الذهب والذهب | سمك انتهى | 2.20mm ， + / - 10٪ تفاوت |
| الطبقة الخارجية من النحاس | 1 أوقية (35 ميكرون) من وزن النحاس النهائي | الطبقة الداخلية من النحاس | 1/2 أوقية (18 ميكرون) الوزن الأساسي |
| لون قناع اللحام | أخضر ، وجهان | لون الشاشة الحريرية | أبيض ، وجهان |
| إبراز | لوحة الدوائر المطبوعة متعددة الطبقات TG170,لوحة الدوائر المطبوعة متعددة الطبقات ISO9001,TG170 متعدد الطبقات fr4 ثنائي الفينيل متعدد الكلور |
||
منتوج وصف

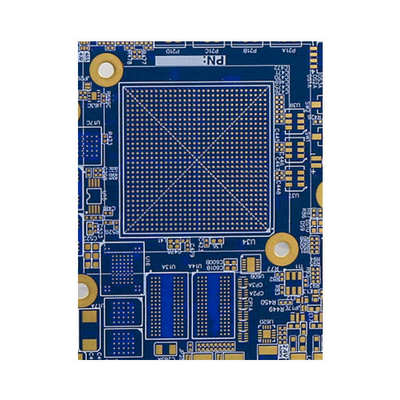

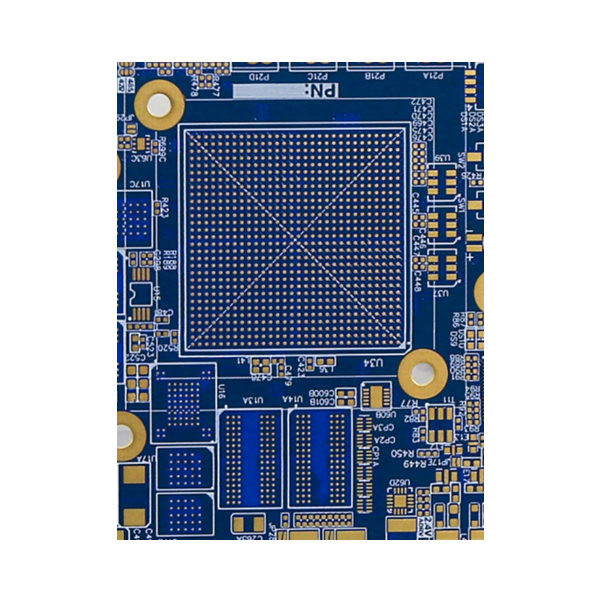

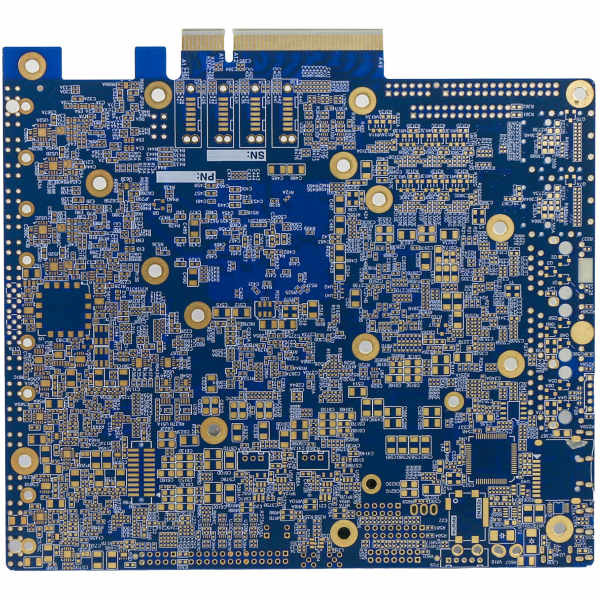

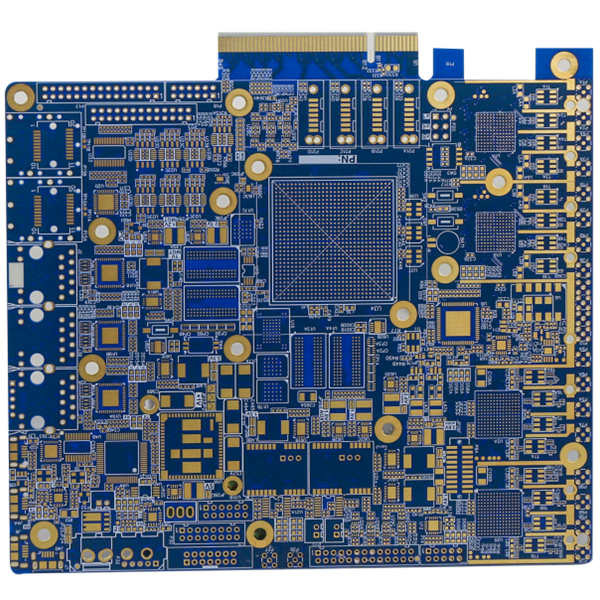

لوحة الدوائر المطبوعة متعددة الطبقات FR4 TG170
لوحة دوائر مطبوعة متعددة الطبقات مملوءة بالنحاس لوحة دوائر مطبوعة مزودة بإصبع ذهبي مكدس12 لترثنائي الفينيل متعدد الكلور
لوحة دوائر مطبوعة صلبة متعددة الطبقات سعة 12 لترًا
نوع اللوحة: ملوحة دوائر مطبوعة بطبقة فائقة (12 لتر)
تم تشطيب السطح: ذهب مغمور 2 ش "(0.05 - 0.1 ميكرومتر من الذهب فوق 3-5 ميكرومتر من النيكل) وإصبع ذهبي
سمك ثنائي الفينيل متعدد الكلور النهائي (مم): 2.2 مم ، +/- 10٪
متطلبات المواد الخام المحددة: FR4 ، TG170
وزن النحاس للطبقة الخارجية: 1 أوقية (35 ميكرون) وزن النحاس النهائي
وزن الطبقة الداخلية من النحاس: 1/2 أوقية (18 ميكرومتر) الوزن الأساسي
سمك الطلاء من خلال ثقب: 25 ميكرون
التحكم في المعاوقة: نعم
ثقب الغاطسة / ثقب الخزانة: لا
ثقب Counterbore: لا
أصغر ثقب 0.2 مم
تحمل ثقب PTH: +/- 0.075mm
مقاومة اللحام: وجهان ، أزرق
الشاشة الحريرية: وجهان ، أبيض
الملف الشخصي للدائرة: V-CUT والموجه
طلب الاختبار الإلكتروني: يتم اختبار جميع مركبات ثنائي الفينيل متعدد الكلور إلكترونيًا
فئة IPC: 3
المتطلبات الخاصة: فيا مملوءة بالنحاس ومكدسة
| طبقة ثنائي الفينيل متعدد الكلور | لوحة دوائر مطبوعة متعددة الطبقات (12 لتر) |
| انتهى سطح ثنائي الفينيل متعدد الكلور | غمر الذهب 2 ش "(0.05 - 0.1 ميكرومتر من الذهب فوق 3-5 ميكرومتر من النيكل) والأصابع الذهبية |
| متطلبات مادة ثنائي الفينيل متعدد الكلور | FR4 ، TG170 |
| الانتهاء من سمك ثنائي الفينيل متعدد الكلور | 2.2 مم انتهى ، +/- 10٪ |
| أصغر حجم ثقب | 0.20 ملم |
| PCB جندى مقاومة | وجهان أزرق |
| لون الشاشة الحريرية ثنائي الفينيل متعدد الكلور | وجهان، أبيض |
| وزن النحاس من الطبقة الخارجية | 1 أوقية (35 ميكرون) من وزن النحاس النهائي |
| وزن النحاس من الطبقة الداخلية | 1/2 أوقية (18 ميكرون) الوزن الأساسي |
| متطلبات خاصة |
تملأ الأنابيب النحاسية وتكديسها |
التعليمات:
1. ما الخدمة التي يمكنك تقديمها؟
لوحة الدوائر المطبوعة ، مجموعة الدوائر المطبوعة ، طلب النموذج الأولي السريع
2. ما مدى سرعة مهلة الخاص بك؟
لوحة HDI أسرع 3 WDs ، 2L و 4L اللوحة الصلبة الأسرع 24H
3. كيفية الحصول على اقتباس سريع؟
يرجى تقديم ملف جربر وتفاصيل اللوحة (بما في ذلك الطبقة ، وسمك اللوحة ، وسمك النحاس ، والمعالجة السطحية ، وقناع اللحام ولون الشاشة الحريرية ، وطلب خاص إن وجد ، وكمية الطلب ، وما إلى ذلك)
عينة:
| طبقة ثنائي الفينيل متعدد الكلور | 4 لتر |
| سطح ثنائي الفينيل متعدد الكلور | ENIG |
| مادة ثنائي الفينيل متعدد الكلور | FR4 ، TG135 |
| سمك النحاس النهائي | 2/2/2/2 أوقية |
| لون قناع اللحام | ضعف الجانب الأحمر |
| بالشاشة الحريرية | ضعف الجانب ، أسود |
| كمية | 1000 قطعة ، 2 أسابيع |
4. ما شروط الدفع لديك؟
تي / ت
