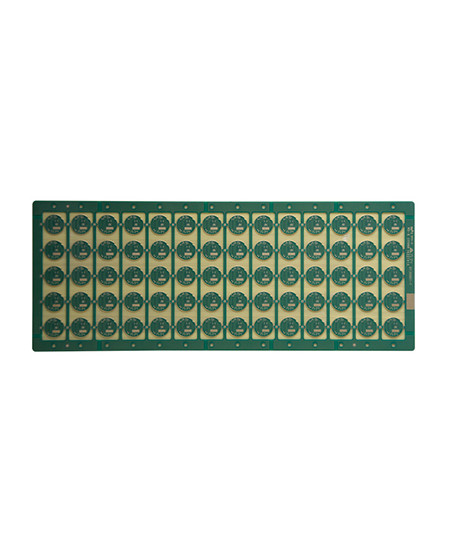

4L غمر الذهب الاتصالات PCB الجمعية 1 أوقية سمك النحاس

  • 4L Immersion Gold Communication PCB Assembly 1oz Copper Thickness
مكان المنشأ الصين
اسم العلامة التجارية Huashengxin
إصدار الشهادات UL,ISO9001
رقم الموديل 4 لتر ثنائي الفينيل متعدد الكلور
الحد الأدنى لكمية 1 قطع
الأسعار 700$ per/sqm
تفاصيل التغليف مكنسة
وقت التسليم 7-12 يوم
شروط الدفع L / C ، T / T ، ويسترن يونيون
القدرة على العرض الإنتاج الضخم (أقل من 200 م 2) 7-12 يوم

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

ويتشات: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
عدد الطوابق 4 لتر سماكة مجلس 1.0 ملم
سماكة النحاس 1 أوقية المعالجة السطحية غمر الذهب
عرض الخط والمسافة 0.10 مل / 0.127 مل
تسليط الضوء

غمر الذهب الاتصالات ثنائي الفينيل متعدد الكلور

,

1 أوقية النحاس الاتصالات ثنائي الفينيل متعدد الكلور

,

0.127mil متعدد الطبقات ثنائي الفينيل متعدد الكلور التجمع
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
Items Standard Advanced
Fr4 max. layers. count 1~24 26~36
HDI max. layers. count 4~20L (3+N+3) 22~32 (3+N+3)
D/S(NPTH) max. panel size 21.5*24.5"(546*622mm) 21.5*59"(546*1500mm)
S/S(NPTH) max. panel size 21.5*24.5"(546*622mm) 21.5*49"(546*1245mm)
multilayer max. panel size 21.5*24.5"(546*622mm) 21.5*49"(546*1245mm)
min. piece size 5*5mm 2*2mm
max. overall board thickness 158mil (4mm) 394mil (10mm)
Min. Overall Board or Core Thickness 8mil (0.200mm) 3mil (0.075mm)
≤ 1.0mm PCB`s Boards Thickness Tolerance ±3mil (0.075mm) /
≤ 2.0 mm PCB`s Boards Thickness Tolerance ±5mil (0.13mm) /
Max. Aspect Ratio 15:01 /
FR-4 Min. DHS (Drill Hole Size) 6mil (0.15mm) /
HDI Min. DHS (Drill Hole Size) 0.08-0.10MM /
Min. Hole to Hole Distance 10mil (0.25mm) 6mil (0.150mm)
PTH Hole Size Tolerance ±3mil (0.076mm) ±2mil (0.050mm)
NPTH Hole Size Tolerance ±2mil (0.050mm) ±1.5mil (0.040mm)
Hole Location Tolerance ±3mil (0.076mm) ±2mil (0.050mm)
Min. Line Width/Space---Inner Layer---1/3 oz 2.5/2.5mil (0.0635/0.0635mm) 2/2mil (0.0508/0.0508mm)
Min. Line Width/Space---Inner Layer---1oz 4/4mil (0.100/0.100mm) 3.0/3.0mil (0.089/0.089mm)
Min. Line Width/Space---Outer Layer---Hoz+Plating 4/4mil (0.100/0.100mm) 3.5/3.5mil (0.089/0.089mm)
Min. Line Width/Space---Outer Layer---1oz+Plating 5/5mil (0.127/0.127mm) 4/4mil (0.100/0.100mm)
Min. Line Width/Space---Outer Layer---2oz+Plating 6/6mil (0.150/0.150mm) 5/5mil (0.127/0.127mm)
اترك رسالة
Items Standard Advanced
منتوج وصف

4L غمر الذهب الاتصالات PCB الجمعية 1 أوقية سمك النحاس



4L ، ذهب الغمر ، ثنائي الفينيل متعدد الكلور للاتصالات ، ISO9001 ، مصنع شنتشن المعتمد من UL



محطة الاتصالات PCB



متعدد الطبقات PCB / 4L المجلس



الحد الأقصى للطبقات هو 32 طبقة ، تحتاج إلى مراجعة ما إذا كانت الطبقة 20.

يبلغ الحد الأقصى لحجم لوحة الإنهاء 740 * 500 مم ، ولكن إذا كان حجم اللوحة أكبر من 600 مم ، فيجب مراجعة اللوحة في البداية.

الحد الأدنى لحجم اللوحة هو 5 * 5 مم.
تشمل المواد الخام لثنائي الفينيل متعدد الكلور PI + FR4 و FR4 و Rogers وخالية من الهالوجين والمواد عالية TG وما إلى ذلك.
قدرة سمك ثنائي الفينيل متعدد الكلور من 0.2 ~ 4.0 مم ، إذا كانت السماكة أقل من 0.2 مم ، أو أكثر من 4 مم ، سوف تحتاج إلى المراجعة.

قدرة سمك النحاس ثنائي الفينيل متعدد الكلور H ~ 5oz.إذا كان أكثر من 5 أوقية ، سوف تحتاج إلى المراجعة.

تبلغ نسبة الانحناء والالتواء 0.075٪.

الحد الأدنى لحجم الثقب هو 0.15 مم ، إذا كان حجم الحفر أقل من 0.15 مم ، فستحتاج إلى التأكيد.

الحجم الأقصى للفتحة هو 6.0 مم ، إذا كان حجم الثقب أكبر من 6 مم ، فسوف تحتاج إلى استخدام الطحن لتوسيع الثقوب.

الحد الأدنى للمساحة في الطبقة الداخلية (من جانب واحد): 4 8 لتر (تشمل): العينة: 4 مل ؛حجم صغير: 4.5 مل ؛

8 ~ 12L (تشمل): العينة: 5 مل ؛حجم صغير: 5.5 مل

12 ～ 18L (تشمل): العينة: 6 مل ؛حجم صغير: 6.5 مل

قناع لحام ثنائي الفينيل متعدد الكلور اللون: أخضر ، مات أخضر ، أزرق ، مات أزرق ، أسود ، مات أسود ، أصفر ، أحمر ، أبيض ، إلخ
PCB بالشاشة الحريرية اللون: أبيض ، أسود ، إلخ
سطح ثنائي الفينيل متعدد الكلور: خالي من الرصاص HASL ، ENIG ، Immersion Sn ، OSP ، ENIG + OSP ، فضي الغمر ، ENEPIG ، Gold Finger ، إلخ.

التطبيق: الاتصالات والصناعة / كومسومير الإلكترونية.
