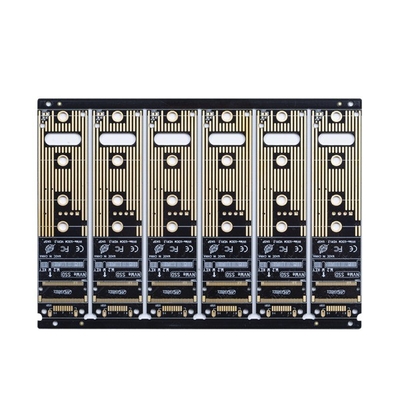

سريع الانعطاف Fr4 لوحة دوائر كهربائية غمر ألواح الذهب Pcb النموذجية 4mil

سريع الانعطاف Fr4 لوحة دوائر كهربائية غمر ألواح الذهب Pcb النموذجية 4mil

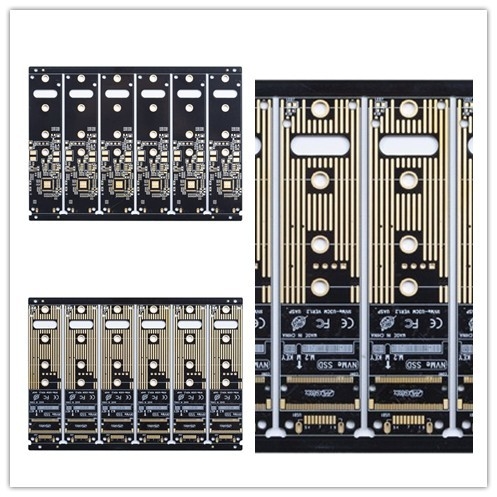

Quick Turn لوحات ثنائي الفينيل متعدد الكلور أسود لحام قناع التحكم في مقاومة FR4 مادة Quick Turn PCB Manufacturer

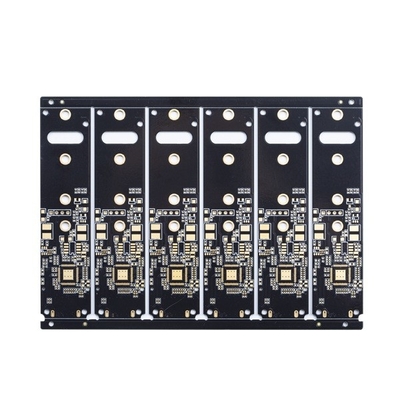

4L Multiطبقة Quik turn Black PCB

مادة ثنائي الفينيل متعدد الكلور: PI + FR4 ، FR4 ، روجرز
سمك ثنائي الفينيل متعدد الكلور: 0.2 ~ 4.0 مم (＜ 0.2 مم ، ＞ 4 مم يحتاج إلى المراجعة) (سمك اللوحة 0.6 مم ، لا تنطبق على سطح HASL)
سمك النحاس لنحاس القاعدة الداخلية والخارجية: 0.3 / 0.5 أوقية كحد أدنى ، 3 أوقية كحد أقصى ، تقدم 4-6 أوقية
القوس واللف: 0.075٪
دقيقة.حجم الثقب: 0.15 مم (＜ 0.15 مم يحتاج إلى المراجعة)
HDI دقيقة ثقب الحفر: 0.08-0.10 مللي متر
مسار / فجوة PCB: 3mil (0.075mm)
مخطط ثنائي الفينيل متعدد الكلور: التوجيه / V-CUT / اللكم
سمك قناع اللحام: قياسي 15-20um ؛متقدم: 35 ميكرومتر
الحد الأدنى لعرض جسر قناع اللحام: أخضر 4 مل ، لون آخر 4.8 مل
قناع اللحام يملأ الثقوب: 0.1-0.5 مللي متر
لون قناع اللحام: أخضر ، أخضر غير لامع ، أزرق ، أزرق غير لامع ، أسود ، أسود غير لامع ، أصفر ، أحمر ، أبيض ، إلخ
PCB بالشاشة الحريرية: أبيض ، أسود وحسب طلبك
سمك القناع القابل للنزع: 500-1000um
فيلم الأكسدة لـ OSP: 0.2-0.5um

التعليمات:
Q1: هل يمكنك تقديم خدمات تجميع ثنائي الفينيل متعدد الكلور ومصادر المكونات؟
ج: نعم ، يمكننا أيضًا توفير مصادر المكونات وخدمات تجميع ثنائي الفينيل متعدد الكلور بالإضافة إلى بناء الصندوق عند الطلب.

س 2: ما هي الدول التي عملت معها؟
ج: الولايات المتحدة الأمريكية ، كندا ، إيطاليا ، ألمانيا ، المملكة المتحدة ، إسبانيا ، فرنسا ، روسيا ، إيران ، تركيا ، جمهورية التشيك ، النمسا ، أستراليا ، البرازيل ، اليابان ، الهند إلخ.

س 3: هل ملفات ثنائي الفينيل متعدد الكلور الخاصة بي آمنة عندما أرسلها إليك للتصنيع؟
ج: نحن نحترم حقوق الطبع والنشر للعميل ولن نصنع أبدًا ثنائي الفينيل متعدد الكلور مع ملفاتك لشخص آخر ما لم نتلق إذنًا كتابيًا من جانبك ، ولن نشارك هذه الملفات مع أي أطراف ثالثة أخرى.ويمكننا توقيع اتفاقية عدم إفشاء مع العميل إذا لزم الأمر.

Q4: إذا لم يكن لدينا ملف PCB / ملف Gerber ، فلدينا عينة PCB فقط ، فهل يمكنك إنتاجها من أجلي؟
ج: نعم ، يمكننا مساعدتك في استنساخ ثنائي الفينيل متعدد الكلور.فقط أرسل لنا عينة ثنائي الفينيل متعدد الكلور ، يمكننا استنساخ تصميم ثنائي الفينيل متعدد الكلور والعمل عليه.

Q5: ما هو مهلك القياسي لثنائي الفينيل متعدد الكلور؟
ج: عينة / نموذج أولي (أقل من 3 متر مربع):
1-2 طبقات: من 3 إلى 5 أيام عمل (أسرع 24 ساعة لخدمات الانعطاف السريع)
4-8 طبقات: 7 ~ 12 يوم عمل (أسرع 48 ساعة لخدمات الانعطاف السريع)
الإنتاج الضخم (أقل من 200 م 2):
1-2 طبقات: من 7 إلى 12 يوم عمل
4-8 طبقات: 10 إلى 15 يوم عمل
