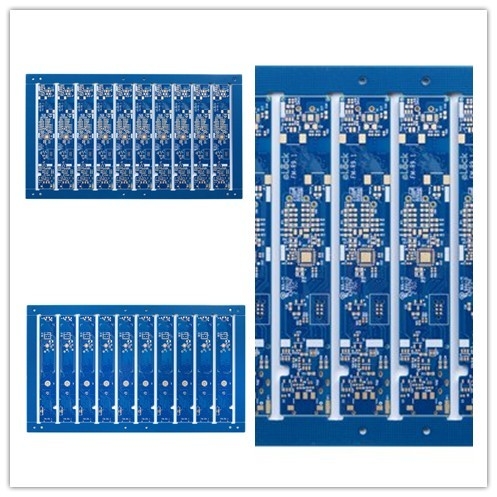

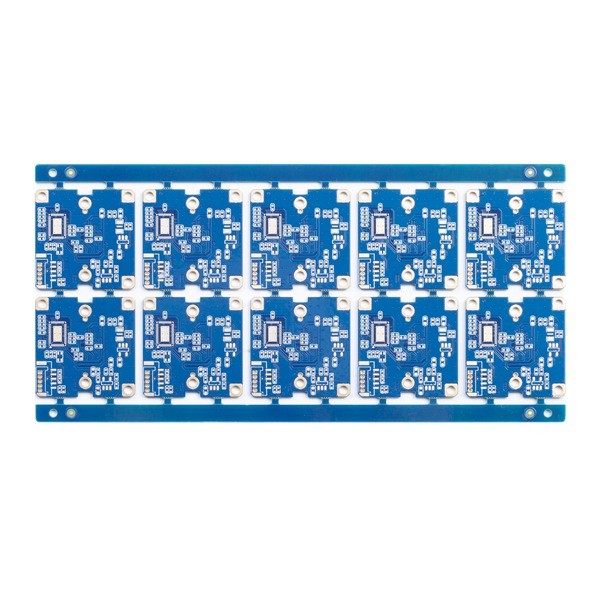

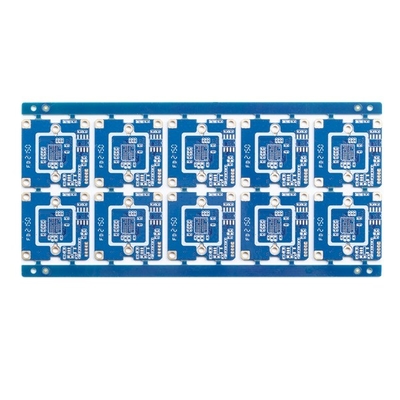

قناع اللحام الأزرق FR4 TG135 متعدد الطبقات سريع الدوران للوحات ثنائي الفينيل متعدد الكلور 3 أونصات

قناع اللحام الأزرق FR4 TG135 متعدد الطبقات سريع الدوران للوحات ثنائي الفينيل متعدد الكلور 3 أونصات

Quick Turn لوحات PCB قناع اللحيم الأزرق Quick Turn Turning السريع لمصنعي ثنائي الفينيل متعدد الكلور سريع الانعطاف ثنائي الفينيل متعدد الكلور سريع ثنائي الفينيل متعدد الكلور النموذج الأولي

4L Multiطبقة Quik turn Black PCB

تغطي منتجات HSX 1 ~ 32L FR-4 PCB و IMS PCB و HDI مجلسs وألواح PTFE عالية التردد وألواح Rigid-flex وما إلى ذلك. وتوفر خدمات إنتاج مرنة وسريعة الدوران (من 12 ساعة إلى 72 ساعة) ، فضلاً عن الحجم الصغير إلى الحجم الكبير تصنيع ثنائي الفينيل متعدد الكلور: تُستخدم المنتجات على نطاق واسع في مجالات التكنولوجيا العالية مثل الاتصالات وإمدادات الطاقة وشبكات الكمبيوتر والمنتجات الرقمية والتحكم الصناعي والعلوم والتعليم والأجهزة الطبية والفضاء.

الحد الأقصى للطبقات: 32 طبقة (تحتاج طبقة 20 إلى المراجعة)
أقصى حجم للوحة النهاية: 740 * 500 مم (> 600 مم يحتاج إلى المراجعة)
الحد الأدنى لحجم لوحة الإنهاء: 5 * 5 مللي متر
مادة ثنائي الفينيل متعدد الكلور: PI + FR4 ، FR4 ، روجرز
سمك ثنائي الفينيل متعدد الكلور: 0.2 ~ 4.0 مم (＜ 0.2 مم ، ＞ 4 مم يحتاج إلى المراجعة) (سمك اللوحة 0.6 مم ، لا تنطبق على سطح HASL)
سمك النحاس لنحاس القاعدة الداخلية والخارجية: 0.3 / 0.5 أوقية كحد أدنى ، 3 أوقية كحد أقصى ، تقدم 4-6 أوقية
القوس واللف: 0.075٪
دقيقة.حجم الثقب: 0.15 مم (＜ 0.15 مم يحتاج إلى المراجعة)
HDI دقيقة ثقب الحفر: 0.08-0.10 مللي متر
مسار / فجوة PCB: 3mil (0.075mm)
مخطط ثنائي الفينيل متعدد الكلور: التوجيه / V-CUT / اللكم
سمك قناع اللحام: قياسي 15-20um ؛متقدم: 35 ميكرومتر
الحد الأدنى لعرض جسر قناع اللحام: أخضر 4 مل ، لون آخر 4.8 مل
قناع اللحام يملأ الثقوب: 0.1-0.5 مللي متر
لون قناع اللحام: أخضر ، أخضر غير لامع ، أزرق ، أزرق غير لامع ، أسود ، أسود غير لامع ، أصفر ، أحمر ، أبيض ، إلخ
PCB بالشاشة الحريرية: أبيض ، أسود وحسب طلبك
سمك القناع القابل للنزع: 500-1000um
فيلم الأكسدة لـ OSP: 0.2-0.5um

التعليمات:

Q1: هل أنت مصنع أو شركة تجارية؟
ج: نعم ، نحن المصنع ، لدينا نموذج أولي مستقل لتصنيع ثنائي الفينيل متعدد الكلور سريع الانعطاف وخطوط إنتاج ثنائي الفينيل متعدد الكلور كبيرة الحجم.

س 2: ماذا عن الطاقة الإنتاجية لمصنع ثنائي الفينيل متعدد الكلور؟
ج: قدرتنا الإنتاجية الشهرية تبلغ 50000 متر مربع / شهر و 5000 نوع / شهر.

س 3: إذا لم يكن لدينا ملف PCB / ملف Gerber ، فلدينا عينة PCB فقط ، فهل يمكنك إنتاجها من أجلي؟
ج: نعم ، يمكننا مساعدتك في استنساخ ثنائي الفينيل متعدد الكلور.فقط أرسل لنا عينة ثنائي الفينيل متعدد الكلور ، يمكننا استنساخ تصميم ثنائي الفينيل متعدد الكلور والعمل عليه.

س 4: كيف ستشحن عادة ثنائي الفينيل متعدد الكلور؟
ج: عادةً بالنسبة للحزم الصغيرة ، سنقوم بشحن اللوحات بواسطة DHL ، UPS ، خدمة FedEx من الباب إلى الباب ، يمكننا استخدام حساب الشحن الخاص بك للقيام بالتحصيل أو استخدام حسابنا للشحن في DDU (رسوم الاستيراد غير مدفوعة الأجر) مصطلح التسليم.
بالنسبة للبضائع الثقيلة التي يزيد وزنها عن 300 كجم ، قد نقوم بشحن لوحات ثنائي الفينيل متعدد الكلور الخاصة بك عن طريق السفن أو عن طريق الجو لتوفير تكلفة الشحن.بالطبع ، إذا كان لديك وكيل شحن خاص بك ، فقد نتصل بهم للتعامل مع شحنتك.

Q5: ما هو المهلة القياسية للإنتاج؟
ج: عينة / نموذج أولي (أقل من 3 متر مربع):
1-2 طبقات: من 3 إلى 5 أيام عمل (أسرع 24 ساعة لخدمات الانعطاف السريع)
4-8 طبقات: 7 ~ 12 يوم عمل (أسرع 48 ساعة لخدمات الانعطاف السريع)
الإنتاج الضخم (أقل من 200 م 2):
1-2 طبقات: من 7 إلى 12 يوم عمل
4-8 طبقات: 10 إلى 15 يوم عمل
