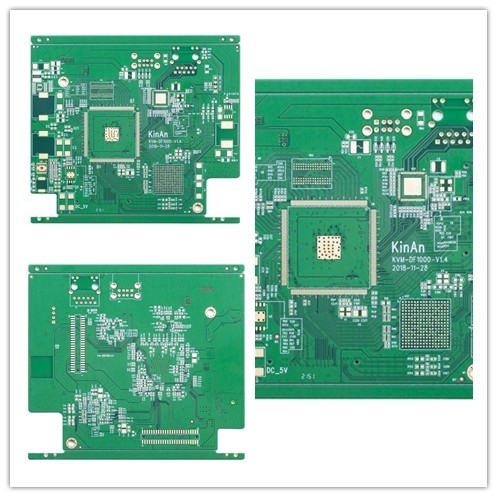

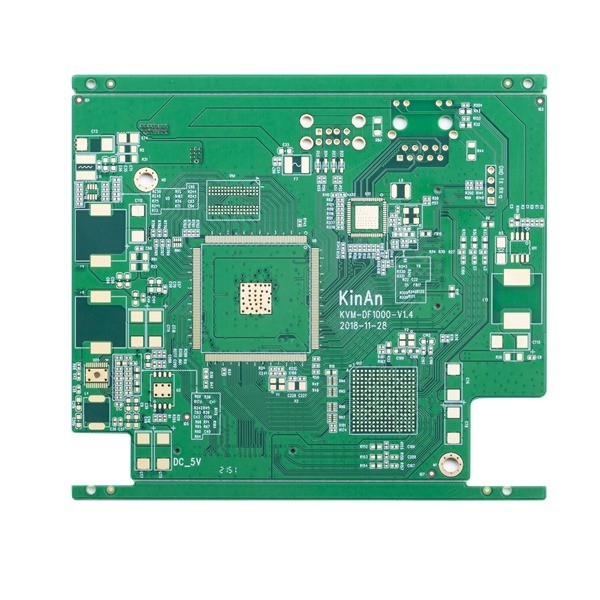

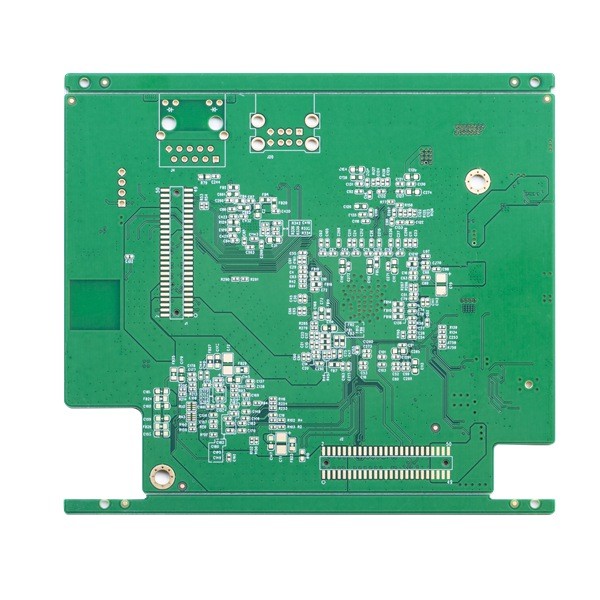

قناع لحام أخضر سريع الدوران لوحات ثنائي الفينيل متعدد الكلور BGA التحكم في مقاومة 1.2 مم 5 مل

قناع لحام أخضر سريع الدوران لوحات ثنائي الفينيل متعدد الكلور BGA التحكم في مقاومة 1.2 مم 5 مل

Quick Turn PCB مجلسs لون أخضر Solder Mask صغير BGA التحكم في مقاومة الممانعة سريعًا تصنيع ثنائي الفينيل متعدد الكلور ثنائي الفينيل متعدد الكلور

4 طبقة Quik بدوره سريع ثنائي الفينيل متعدد الكلور

تغطي منتجات HSX 1 ~ 32L FR-4 PCB و IMS PCB و HDI مجلسs وألواح PTFE عالية التردد وألواح Rigid-flex وما إلى ذلك. وتوفر خدمات إنتاج مرنة وسريعة الدوران (من 12 ساعة إلى 72 ساعة) ، فضلاً عن الحجم الصغير إلى الحجم الكبير تصنيع ثنائي الفينيل متعدد الكلور: تُستخدم المنتجات على نطاق واسع في مجالات التكنولوجيا العالية مثل الاتصالات وإمدادات الطاقة وشبكات الكمبيوتر والمنتجات الرقمية والتحكم الصناعي والعلوم والتعليم والأجهزة الطبية والفضاء.

لوحة الدوائر BGAالحد الأقصى للطبقات: 32 طبقة (تحتاج طبقة 20 إلى المراجعة)
أقصى حجم للوحة النهاية: 740 * 500 مم (> 600 مم يحتاج إلى المراجعة)
الحد الأدنى لحجم لوحة الإنهاء: 5 * 5 مللي متر
مادة ثنائي الفينيل متعدد الكلور: PI + FR4 ، FR4 ، روجرز
سمك ثنائي الفينيل متعدد الكلور: 0.2 ~ 4.0 مم (＜ 0.2 مم ، ＞ 4 مم يحتاج إلى المراجعة) (سمك اللوحة 0.6 مم ، لا تنطبق على سطح HASL)
سمك النحاس لنحاس القاعدة الداخلية والخارجية: 0.3 / 0.5 أوقية كحد أدنى ، 3 أوقية كحد أقصى ، تقدم 4-6 أوقية
القوس واللف: 0.075٪
دقيقة.حجم الثقب: 0.15 مم (＜ 0.15 مم يحتاج إلى المراجعة)
HDI دقيقة ثقب الحفر: 0.08-0.10 مللي متر
مسار / فجوة PCB: 3mil (0.075mm)
مخطط ثنائي الفينيل متعدد الكلور: التوجيه / V-CUT / اللكم
سمك قناع اللحام: قياسي 15-20um ؛متقدم: 35 ميكرومتر
الحد الأدنى لعرض جسر قناع اللحام: أخضر 4 مل ، لون آخر 4.8 مل
قناع اللحام يملأ الثقوب: 0.1-0.5 مللي متر
لون قناع اللحام: أخضر ، أخضر غير لامع ، أزرق ، أزرق غير لامع ، أسود ، أسود غير لامع ، أصفر ، أحمر ، أبيض ، إلخ
PCB بالشاشة الحريرية: أبيض ، أسود وحسب طلبك
سمك القناع القابل للنزع: 500-1000um
فيلم الأكسدة لـ OSP: 0.2-0.5um

التعليمات:
س 1: كيف يمكنني الحصول على الاقتباس؟
ج: يرجى إرسال ملف جربر بتنسيق Gerber و PROTEL 99SE و PROTEL DXP و POWER PCB و CAM350 و ODB وتقديم كميات الطلب.سوف نقدم الاقتباس وفقا لذلك.

س 2: يمكنك تصنيع ثنائي الفينيل متعدد الكلور من ملف صورة؟
ج: لا. ولكن إذا كان بإمكانك أن ترسل لنا عينة من ثنائي الفينيل متعدد الكلور ، فيمكننا استنساخ تصميمه والعمل به.

س 3: هل لديك ثنائي الفينيل متعدد الكلور في المخزون.
ج: يتم تخصيص معظم لوحات PCB ، ولديها تصميمات مختلفة ، ونحن ننتجها وفقًا لملفات gerber المقدمة من العملاء.

س 4: ما هي مواد FR4 التي تستخدمها عادة؟

ج: Kingمجلس ، ITEQ ، Shengyi ...

س5:ما نوع طريقة الشحن التي تستخدمها عادة؟
ج: بالنسبة للطلب صغير الحجم ، نقترح دائمًا شحن اللوحات بواسطة DHL ، UPS ، خدمة FedEx من الباب إلى الباب ، يمكننا استخدام حساب الشحن الخاص بك للقيام بالتحصيل أو استخدام حسابنا للشحن في DDU (رسوم الاستيراد غير مدفوعة الأجر) مصطلح التسليم.
وللطلب بكميات كبيرة ، لتوفير تكلفة الشحن ، نقترح ترتيب الشحنة عن طريق الجو أو البحر ، بالطبع ، إذا كان لديك وكيل شحن خاص بك ويمكنك تزويدنا بالمعلومات ، فيمكننا الاتصال بهم لترتيب الشحنة.
