FR4 IT180A تمت الموافقة على خدمة النماذج الأولية السريعة لثنائي الفينيل متعدد الكلور

FR4 IT180A تمت الموافقة على خدمة النماذج الأولية السريعة لثنائي الفينيل متعدد الكلور

تحويل سريع لوحات ثنائي الفينيل متعدد الكلور خدمة النماذج الأولية السريعة لثنائي الفينيل متعدد الكلور ROHS المتوافقة مع ثنائي الفينيل متعدد الكلور سريع تصنيع ثنائي الفينيل متعدد الكلور

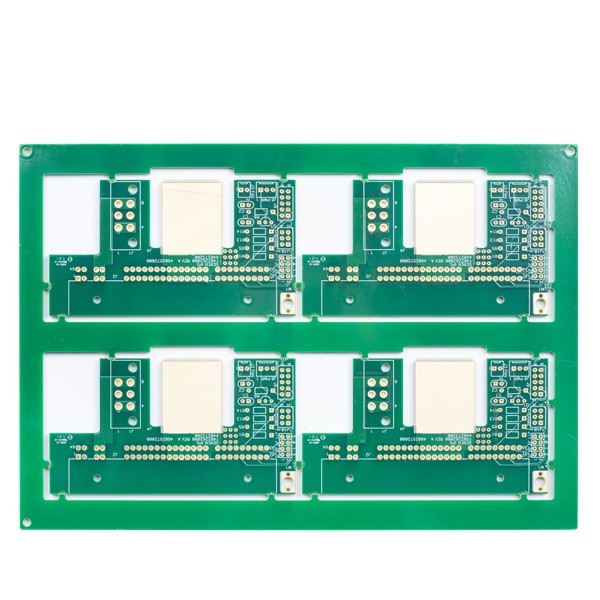

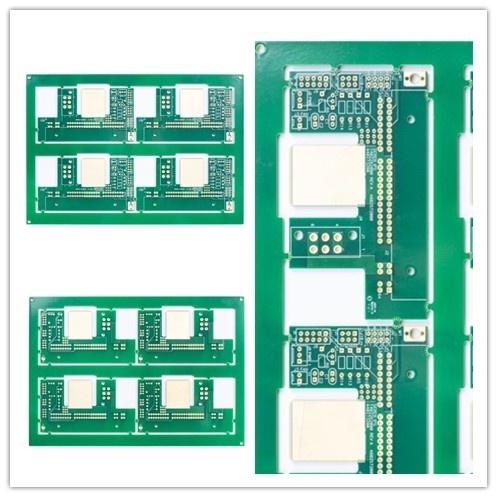

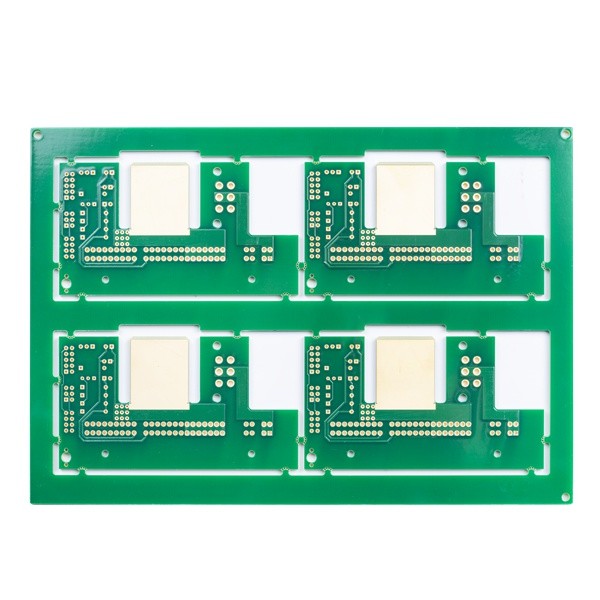

4L Fast Turn FR4 لوحة الدوائر المطبوعة

تغطي منتجات Huashengxin 1 ~ 32L FR-4 PCB ، IMS PCB ، لوحات HDI ، لوحات PTFE عالية التردد وألواح Rigid-flex وما إلى ذلك. نحن نقدم خدمات إنتاج مرنة سريعة الدوران (12 ساعة إلى 72 ساعة) ، وكذلك الحجم الصغير إلى الحجم الكبير تصنيع ثنائي الفينيل متعدد الكلور.ويتم تطبيق منتجاتنا على نطاق واسع من صناعة الاتصالات وأجهزة إمدادات الطاقة وشبكات الكمبيوتر إلى صناعة الطيران.

الطبقات: 1-32 طبقة ، إذا كانت الطبقة 20 لترًا أو أكثر من 20 لترًا ، فستحتاج إلى مراجعة اللوحة.

يبلغ الحد الأقصى لحجم لوحة النهاية 740 * 500 مم ، ولكن إذا كان جانب اللوحة> 600 مم ، فستحتاج إلى مراجعته.

الحد الأدنى لحجم اللوحة هو 5 * 5 مم.

تشمل المواد الخام للوحات الدوائر المطبوعة FR4 و Rogers و Halogen free و High TG ...

أوقات ضغط التصفيح للثقوب العمياء والمدفونة: اضغط بنفس النواة ≤3 مرات (> 3 مرات تحتاج إلى المراجعة)

تتراوح قدرة سماكة PCB من 0.2 ~ 4.0 مم ، إذا كانت السماكة أقل من 0.2 مم ، أو أكثر من 4 مم ، فستحتاج إلى مراجعتها في البداية.

قدرة سماكة النحاس ثنائي الفينيل متعدد الكلور: الطبقة الداخلية 6 أوقية (لكن سمك النحاس ≥5 أوقية لـ 4 لتر ، ≥4 أوقية لـ 6 لتر ، ≥3 أوقية مقابل 8 لتر وما فوق يجب أن تتم مراجعتها)
نحاس الطبقة الخارجية: ≤ 10 OZ (≥5 OZ بحاجة إلى المراجعة)

تبلغ نسبة الانحناء والالتواء 0.075٪.

الحد الأدنى لحجم الفتحة: 1) إذا كان سمك اللوحة ≤2.0 مم ، فإن حجم الثقب الأدنى 0.20 مم.إذا كان سمك اللوح أكبر من 2.0 مم ، فإن حجم الثقب الأدنى: نسبة العرض إلى الارتفاع 10 (لقمة الحفر)
2) إذا كان سمك اللوحة 0.8 مم ، دقيقة حجم الثقب 0.10 مم.إذا كان سمك اللوحة 1.2 مم ، فإن حجم الثقب الأدنى 0.15 مم

لون قناع اللحام: أخضر ، أخضر غير لامع ، أزرق ، أزرق غير لامع ، أسود ، أسود غير لامع ، أصفر ، أحمر ، أبيض ، وحسب طلبك.

لون الشاشة الحريرية: أبيض ، أسود وحسب طلبك

تم الانتهاء من السطح: HASL ، LF-HASL ، ENIG ، Immersion Sn ، OSP ، ENIG الانتقائي + OSP ، الغمر الفضي ، ENEPIG ، طلاء الذهب الصلب ، إلخ.

Q1: هل أنت مصنع أو شركة تجارية؟
ج: نعم ، نحن المصنع ، لدينا نموذج أولي مستقل لتصنيع ثنائي الفينيل متعدد الكلور سريع الانعطاف وخطوط إنتاج ثنائي الفينيل متعدد الكلور كبيرة الحجم.

Q2: ما هو نوع تنسيق ملف PCB الذي يمكنك قبوله للإنتاج؟
ج: جربر ، PROTEL 99SE ، PROTEL DXP ، POWER PCB ، CAM350 ، ODB + (. TGZ)

س 3: هل ملفات ثنائي الفينيل متعدد الكلور الخاصة بي آمنة عندما أرسلها إليك للتصنيع؟
ج: نحن نحترم حقوق الطبع والنشر للعميل ولن نصنع أبدًا ثنائي الفينيل متعدد الكلور مع ملفاتك لشخص آخر ما لم نتلق إذنًا كتابيًا من جانبك ، ولن نشارك هذه الملفات مع أي أطراف ثالثة أخرى.ويمكننا توقيع اتفاقية عدم إفشاء مع العميل إذا لزم الأمر.

Q4: إذا لم يكن لدينا ملف PCB / ملف Gerber ، فلدينا عينة PCB فقط ، فهل يمكنك إنتاجها من أجلي؟
ج: نعم ، يمكننا مساعدتك في استنساخ ثنائي الفينيل متعدد الكلور.فقط أرسل لنا عينة ثنائي الفينيل متعدد الكلور ، يمكننا استنساخ تصميم ثنائي الفينيل متعدد الكلور والعمل عليه.

Q5: ما هو مهلك القياسي لثنائي الفينيل متعدد الكلور؟
ج: عينة / نموذج أولي (أقل من 3 متر مربع):
1-2 طبقات: من 3 إلى 5 أيام عمل (أسرع 24 ساعة لخدمات الانعطاف السريع)
4-8 طبقات: 7 ~ 12 يوم عمل (أسرع 48 ساعة لخدمات الانعطاف السريع)
الإنتاج الضخم (أقل من 200 م 2):
1-2 طبقات: من 7 إلى 12 يوم عمل
4-8 طبقات: 10 إلى 15 يوم عمل

س 6: ما الدفع الذي تقبله؟
ج: التحويل البنكي (T / T) أو خطاب الاعتماد (L / C) أو Paypal (فقط لقيمة صغيرة أقل من 500 دولار أمريكي)
