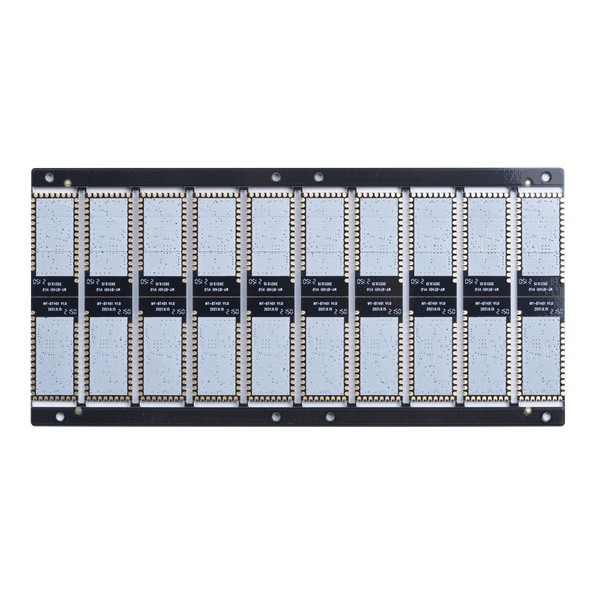

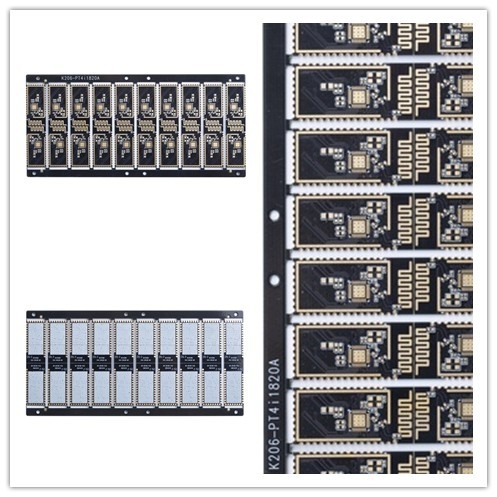

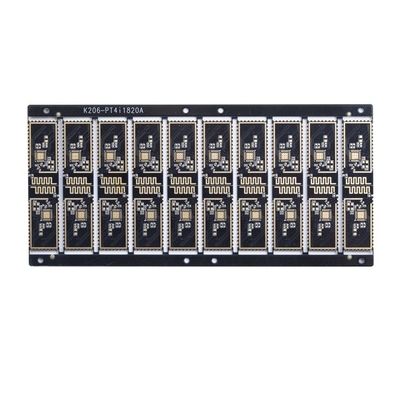

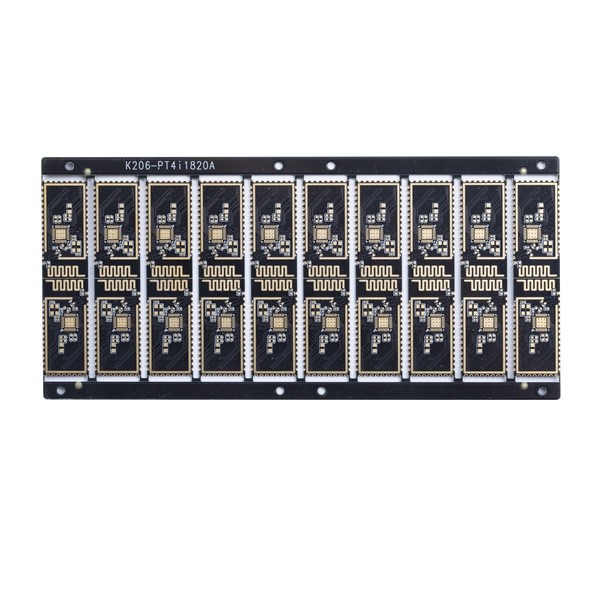

جهاز طبي مكون من 4 طبقات سريع التحول 5 مل مع فتحة سدادة من الراتينج

جهاز طبي مكون من 4 طبقات سريع التحول 5 مل مع فتحة سدادة من الراتينج

لوحة التحكم في مقاومة لوحات PCB ذات الدوران السريع ، مملوءة بنصف حفرة من الراتنج ومطلية فوق الجهاز الطبي ، لوحة دوائر كهربائية سريعة الدوران

4 طبقة Quick Turn PCB مع فتحة توصيل الراتنج

تأسست شركة Shenzhen Huashengxin Circuit في عام 2010 ، وهي شركة متخصصة في تصنيع لوحات الدوائر المطبوعة.تغطي منتجات Huashengxin 1 ~ 32L FR-4 PCB ، IMS PCB ، لوحات HDI ، لوحات PTFE عالية التردد وألواح Rigid-flex وما إلى ذلك. نحن نقدم خدمات إنتاج مرنة سريعة الدوران (12 ساعة إلى 72 ساعة) ، وكذلك الحجم الصغير إلى الحجم الكبير تصنيع ثنائي الفينيل متعدد الكلور.ويتم تطبيق منتجاتنا على نطاق واسع من صناعة الاتصالات وأجهزة إمدادات الطاقة وشبكات الكمبيوتر إلى صناعة الطيران.

الطبقات: 1-32 طبقة ، إذا كانت الطبقة 20 لترًا أو أكثر من 20 لترًا ، فستحتاج إلى مراجعة اللوحة.

يبلغ الحد الأقصى لحجم لوحة النهاية 740 * 500 مم ، ولكن إذا كان جانب اللوحة> 600 مم ، فستحتاج إلى مراجعته.

الحد الأدنى لحجم اللوحة هو 5 * 5 مم.

تشمل المواد الخام للوحات الدوائر المطبوعة FR4 و Rogers و Halogen free و High TG ...

أوقات ضغط التصفيح للثقوب العمياء والمدفونة: اضغط بنفس النواة ≤3 مرات (> 3 مرات تحتاج إلى المراجعة)

تتراوح قدرة سماكة PCB من 0.2 ~ 4.0 مم ، إذا كانت السماكة أقل من 0.2 مم ، أو أكثر من 4 مم ، فستحتاج إلى مراجعتها في البداية.

قدرة سماكة النحاس ثنائي الفينيل متعدد الكلور: الطبقة الداخلية 6 أوقية (لكن سمك النحاس ≥5 أوقية لـ 4 لتر ، ≥4 أوقية لـ 6 لتر ، ≥3 أوقية مقابل 8 لتر وما فوق يجب أن تتم مراجعتها)
نحاس الطبقة الخارجية: ≤ 10 OZ (≥5 OZ بحاجة إلى المراجعة)

تبلغ نسبة الانحناء والالتواء 0.075٪.

الحد الأدنى لحجم الفتحة: 1) إذا كان سمك اللوح 2.0 مم ، فإن حجم الثقب الأدنى 0.20 مم.إذا كان سمك اللوح أكبر من 2.0 مم ، فإن حجم الثقب الأدنى: نسبة العرض إلى الارتفاع 10 (لقمة الحفر)
2) إذا كان سمك اللوحة 0.8 مم ، دقيقة حجم الثقب 0.10 مم.إذا كان سمك اللوحة 1.2 مم ، فإن حجم الثقب الأدنى 0.15 مم

لون قناع اللحام: أخضر ، أخضر غير لامع ، أزرق ، أزرق غير لامع ، أسود ، أسود غير لامع ، أصفر ، أحمر ، أبيض ، وحسب طلبك.

لون الشاشة الحريرية: أبيض ، أسود وحسب طلبك

تم الانتهاء من السطح: HASL ، LF-HASL ، ENIG ، Immersion Sn ، OSP ، ENIG الانتقائي + OSP ، الغمر الفضي ، ENEPIG ، طلاء الذهب الصلب ، إلخ.

التعليمات:
Q1: هل أنت مصنع أو شركة تجارية؟
ج: نعم ، نحن المصنع ، لدينا نموذج أولي مستقل لتصنيع ثنائي الفينيل متعدد الكلور سريع الانعطاف وخطوط إنتاج ثنائي الفينيل متعدد الكلور كبيرة الحجم.

Q2: ما هو نوع تنسيق ملف PCB الذي يمكنك قبوله للإنتاج؟
ج: جربر ، PROTEL 99SE ، PROTEL DXP ، POWER PCB ، CAM350 ، ODB + (. TGZ)

Q3: هل سيتم فحص ملفات PCB الخاصة بنا.
ج: نعم.سيتم فحص بياناتك من قبل فريق المهندسين لدينا.إذا وجدنا أي مشاكل فنية أو كان لدينا أي استفسارات ، فسوف نتصل بك ونحل المشاكل معًا.

Q4: هل سيتم اختبار منتجاتنا قبل الشحن.
ج: نعم.يمكننا توفير اختبار الدائرة الوظيفية إذا زودتنا بطرق الاختبار.

س 5: هل تقدمون خدمات تجميع ثنائي الفينيل متعدد الكلور أيضًا؟
بالنسبة للبضائع الثقيلة التي يزيد وزنها عن 300 كجم ، قد نقوم بشحن لوحات ثنائي الفينيل متعدد الكلور الخاصة بك عن طريق السفن أو عن طريق الجو لتوفير تكلفة الشحن.بالطبع ، إذا كان لديك وكيل شحن خاص بك ، فقد نتصل بهم للتعامل مع شحنتك.
