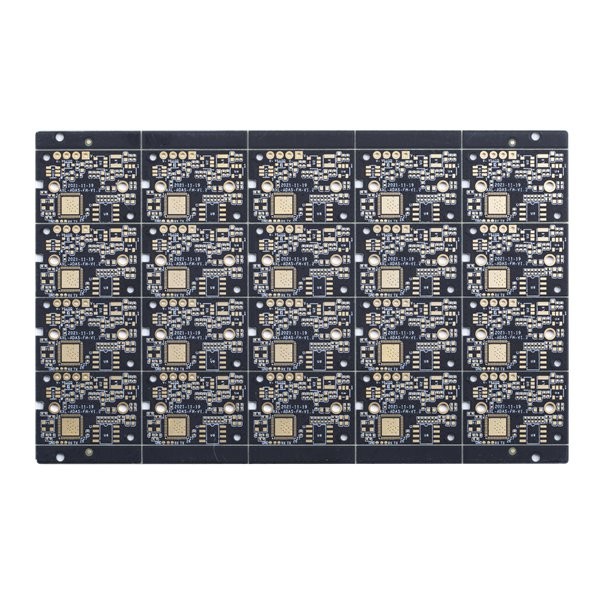

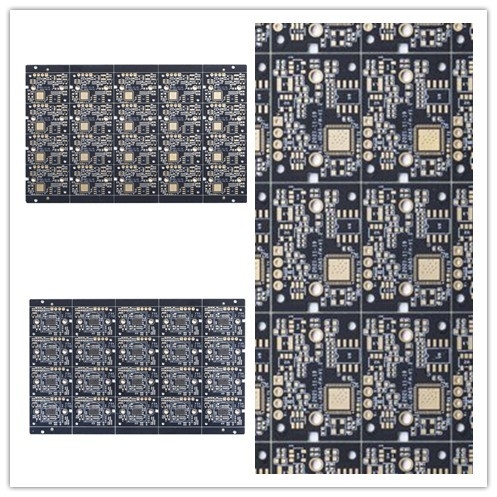

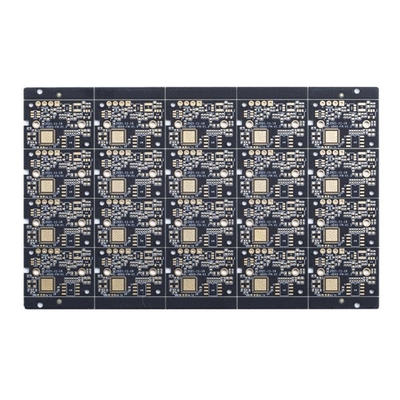

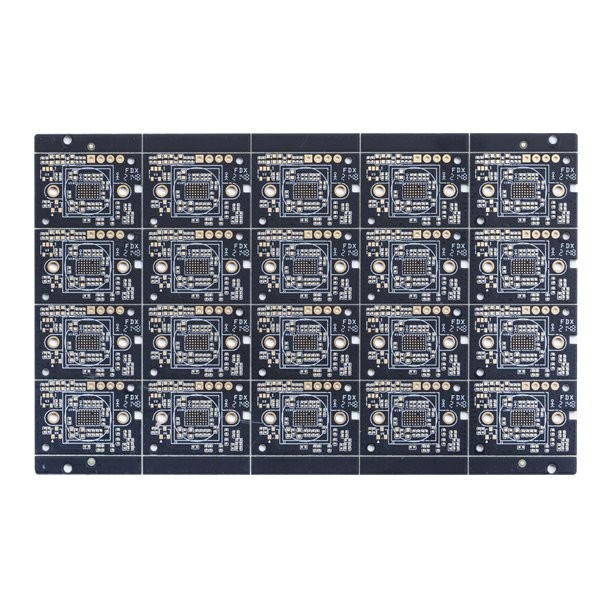

التحكم في المقاومة التحول السريع Pcb FR4 TG130 Small BGA 4 طبقة PCB

التحكم في المقاومة التحول السريع Pcb FR4 TG130 Small BGA 4 طبقة PCB

تحويل سريع لوحات ثنائي الفينيل متعدد الكلور المنتجات الصناعية التحكم في مقاومة الراتنج مملوءة بفتحة وتصفيح BGA صغير

لوحة دوائر مطبوعة سوداء سريعة سعة 4 لتر

تغطي HSX Circuit مساحة إنتاج إجمالية تبلغ 10000 متر مربع ، وتوظف أكثر من 350 عاملاً ، وتنتج أكثر من 5000 نوع من ثنائي الفينيل متعدد الكلور كل شهر.منتجاتنا تستخدم على نطاق واسع في العديد من الصناعات ، والاتصالات ، وإمدادات الطاقة ، وشبكات الكمبيوتر ، والمنتجات الرقمية ، والتحكم الصناعي ، والعلوم والتعليم ، والأجهزة الطبية ، والفضاء ، إلخ.

الحد الأقصى للطبقات هو 32 طبقة (تحتاج الطبقة 20 إلى المراجعة)

يبلغ الحد الأقصى لحجم لوحة الإنهاء 740 * 500 مم ، ولكن إذا كان جانب اللوحة> 600 مم ، فستحتاج إلى مراجعة اللوحة

الحد الأدنى لحجم لوحة الإنهاء هو 5 * 5 مم

تشمل مادة ثنائي الفينيل متعدد الكلور PI + FR4 ، FR4 ، روجرز ، حفر

قدرة سماكة PCB هي 0.2 ~ 4.0 مم (تحتاج إلى المراجعة عند <0.2 مم ، أو> 4 مم) (ولا يمكن عمل سطح HASL بسماكة اللوحة </ = 0.6 مم)

سمك النحاس للقاعدة النحاسية الداخلية والخارجية القدرة: 0.3 / 0.5 أوقية كحد أدنى ، 3 أوقية كحد أقصى ، تقدم 4-6 أوقية

التسامح الانحناء والالتواء: 0.075٪

دقيقة.حجم الفتحة: 0.15 مم (تحتاج إلى مراجعة اللوحة إذا كانت أصغر من 0.15 مم)

قدرة ثقب الحفر HDI Min: 0.08-0.10 مللي متر

قدرة المسار / الفجوة PCB: 3mil (0.075mm)

طريقة مخطط PCB: التوجيه / V-CUT / Punching

قدرة سماكة قناع اللحام: معيار 15-20um ؛متقدم: 35 ميكرومتر

الحد الأدنى من قدرة عرض جسر قناع اللحام: أخضر 4 ميل ، لون آخر 4.8 ميل

قدرة ملء الثقوب لقناع اللحام: 0.1-0.5 مللي متر

يغطي لون قناع اللحام الأخضر ، والأخضر غير اللامع ، والأزرق ، والأزرق غير اللامع ، والأسود ، والأسود غير اللامع ، والأصفر ، والأحمر ، والأبيض ، إلخ.

يتضمن PCB بالشاشة الحريرية الأبيض والأسود وحسب طلبك

قدرة سماكة القناع القابل للنزع: 500-1000um

فيلم الأكسدة لقدرة OSP: 0.2-0.5um

مزايا حلبة HSX:

1) المهنية تصنيع ثنائي الفينيل متعدد الكلور لمدة 10 سنوات

2) تحديد المواقع الراقية ، خط الإنتاج المهني

3) تكنولوجيا التصنيع المستقرة والناضجة

4) ضمان جودة موثوقية عالية

5) نظام خدمة السوق الشامل

6) استجابة سريعة ، وسرعة التسليم

التعليمات:
Q1: ما هو الحد الأدنى لكمية الطلب؟
ج: لا موك. الكمية سوف تؤثر فقط على السعر.يرجى الاتصال بنا للحصول على RFQ.

Q2: كيف ستقوم عادة بشحن ثنائي الفينيل متعدد الكلور؟
ج: عادةً بالنسبة للحزم الصغيرة ، سنقوم بشحن اللوحات بواسطة DHL ، UPS ، خدمة FedEx من الباب إلى الباب ، يمكننا استخدام حساب الشحن الخاص بك للقيام بالتحصيل أو استخدام حسابنا للشحن في DDU (رسوم الاستيراد غير مدفوعة الأجر) مصطلح التسليم.
بالنسبة للبضائع الثقيلة التي يزيد وزنها عن 300 كجم ، قد نقوم بشحن لوحات ثنائي الفينيل متعدد الكلور الخاصة بك عن طريق السفن أو عن طريق الجو لتوفير تكلفة الشحن.بالطبع ، إذا كان لديك وكيل شحن خاص بك ، فقد نتصل بهم للتعامل مع شحنتك.

Q3: ماذا عن الطاقة الإنتاجية لمصنع ثنائي الفينيل متعدد الكلور؟
ج: قدرتنا الإنتاجية الشهرية تبلغ 50000 متر مربع / شهر و 5000 نوع / شهر.

س 4: ما هي الدول التي عملت معها؟
ج: الولايات المتحدة الأمريكية ، كندا ، إيطاليا ، ألمانيا ، المملكة المتحدة ، إسبانيا ، فرنسا ، روسيا ، إيران ، تركيا ، جمهورية التشيك ، النمسا ، أستراليا ، البرازيل ، اليابان ، الهند إلخ.

س 5: هل تقدمون خدمات تجميع ثنائي الفينيل متعدد الكلور أيضًا؟
بالنسبة للبضائع الثقيلة التي يزيد وزنها عن 300 كجم ، قد نقوم بشحن لوحات ثنائي الفينيل متعدد الكلور الخاصة بك عن طريق السفن أو عن طريق الجو لتوفير تكلفة الشحن.بالطبع ، إذا كان لديك وكيل شحن خاص بك ، فقد نتصل بهم للتعامل مع شحنتك.
