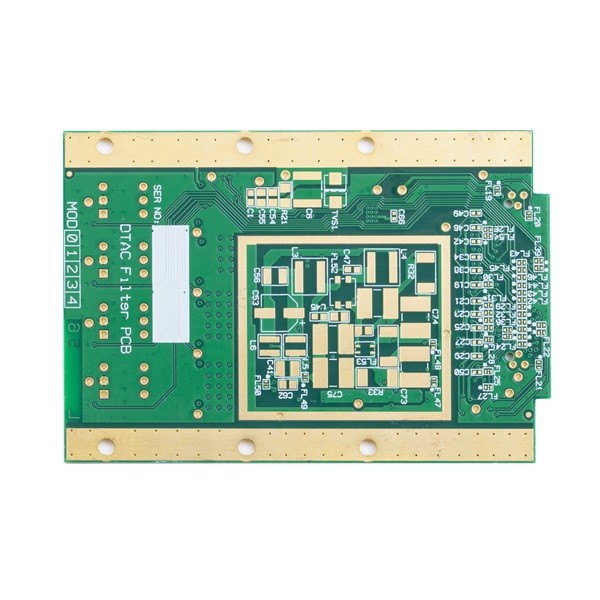

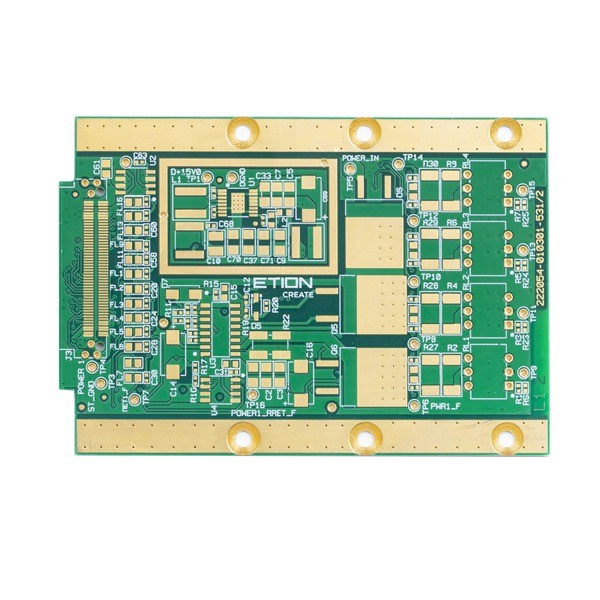

FR4 TG170 الدوران السريع للوحات ثنائي الفينيل متعدد الكلور للتحكم في مقاومة ثقب المغسلة

 FR4 TG170 الدوران السريع للوحات ثنائي الفينيل متعدد الكلور للتحكم في مقاومة ثقب المغسلة

تحويل سريع لوحات ثنائي الفينيل متعدد الكلور كبيرة Au منطقة ثقب فتحة التحكم في ثنائي الفينيل متعدد الكلور عينة سريعة سريعة ثنائي الفينيل متعدد الكلور

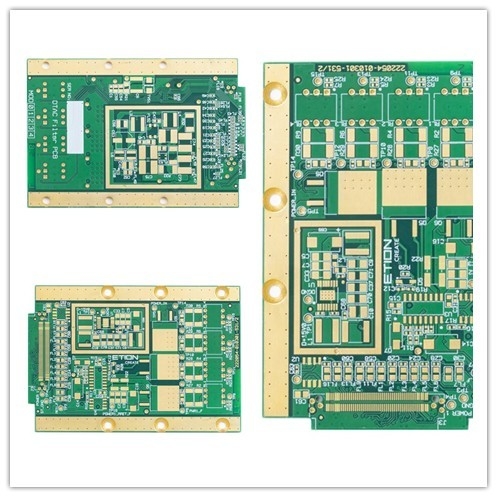

6L سريع الدوران منطقة كبيرة Au ثنائي الفينيل متعدد الكلور

سمك النحاس للقاعدة النحاسية الداخلية والخارجية القدرة: 0.3 / 0.5 أوقية كحد أدنى ، 3 أوقية كحد أقصى ، تقدم 4-6 أوقية

التسامح الانحناء والالتواء: 0.075٪

دقيقة.حجم الفتحة: 0.15 مم (تحتاج إلى مراجعة اللوحة إذا كانت أصغر من 0.15 مم)

قدرة ثقب الحفر HDI Min: 0.08-0.10 مللي متر

قدرة المسار / الفجوة PCB: 3mil (0.075mm)

طريقة مخطط PCB: التوجيه / V-CUT / Punching

قدرة سماكة قناع اللحام: معيار 15-20um ؛متقدم: 35 ميكرومتر

الحد الأدنى من قدرة عرض جسر قناع اللحام: أخضر 4 ميل ، لون آخر 4.8 ميل

قدرة ملء الثقوب لقناع اللحام: 0.1-0.5 مللي متر

يغطي لون قناع اللحام الأخضر ، والأخضر غير اللامع ، والأزرق ، والأزرق غير اللامع ، والأسود ، والأسود غير اللامع ، والأصفر ، والأحمر ، والأبيض ، إلخ.

يتضمن PCB بالشاشة الحريرية الأبيض والأسود وحسب طلبك

قدرة سماكة القناع القابل للنزع: 500-1000um

فيلم الأكسدة لقدرة OSP: 0.2-0.5um

مزايا حلبة HSX:

1) تصنيع محترف ثنائي الفينيل متعدد الكلور لمدة 10 سنوات

2) تحديد المواقع الراقية ، خط الإنتاج المهني

3) تكنولوجيا التصنيع المستقرة والناضجة

4) ضمان جودة موثوقية عالية

5) نظام خدمة السوق الشامل

6) استجابة سريعة ، وسرعة التسليم

التعليمات:

Q1: هل أنت مصنع أو شركة تجارية؟
ج: نعم ، نحن المصنع ، لدينا نموذج أولي مستقل لتصنيع ثنائي الفينيل متعدد الكلور سريع الانعطاف وخطوط إنتاج ثنائي الفينيل متعدد الكلور كبيرة الحجم.

Q2: ما هو نوع تنسيق ملف PCB الذي يمكنك قبوله للإنتاج؟
ج: جربر ، PROTEL 99SE ، PROTEL DXP ، POWER PCB ، CAM350 ، ODB + (. TGZ)

س 3: هل ملفات ثنائي الفينيل متعدد الكلور الخاصة بي آمنة عندما أرسلها إليك للتصنيع؟
ج: نحن نحترم حقوق الطبع والنشر الخاصة بالعميل ولن نصنع أبدًا ثنائي الفينيل متعدد الكلور لشخص آخر بملفاتك ما لم نتلق إذنًا كتابيًا من جانبك ، ولن نشارك هذه الملفات مع أي جهات خارجية أخرى.ويمكننا توقيع اتفاقية عدم إفشاء مع العميل إذا لزم الأمر.

Q4: إذا لم يكن لدينا ملف PCB / ملف Gerber ، فلدينا عينة PCB فقط ، هل يمكنك إنتاجها من أجلي؟
ج: نعم ، يمكننا مساعدتك في استنساخ ثنائي الفينيل متعدد الكلور.فقط أرسل لنا عينة ثنائي الفينيل متعدد الكلور ، يمكننا استنساخ تصميم ثنائي الفينيل متعدد الكلور والعمل عليه.

Q5: ما هو مهلك القياسي لثنائي الفينيل متعدد الكلور؟
ج: عينة / نموذج أولي (أقل من 3 متر مربع):
1-2 طبقات: من 3 إلى 5 أيام عمل (أسرع 24 ساعة لخدمات الانعطاف السريع)
4-8 طبقات: 7 ~ 12 يوم عمل (أسرع 48 ساعة لخدمات الانعطاف السريع)
الإنتاج الضخم (أقل من 200 م 2):
1-2 طبقات: من 7 إلى 12 يوم عمل
4-8 طبقات: 10 إلى 15 يوم عمل

س 6: ما الدفع الذي تقبله؟
ج: التحويل البنكي (T / T) أو خطاب الاعتماد (L / C) أو Paypal (فقط لقيمة صغيرة أقل من 500 دولار أمريكي)
