لوحات تحويل ثنائي الفينيل متعدد الكلور سريعة اللحام الأزرق مقاومة الانعطاف السريع لمصنعي ثنائي الفينيل متعدد الكلور تصنيع وتجميع ثنائي الفينيل متعدد الكلور

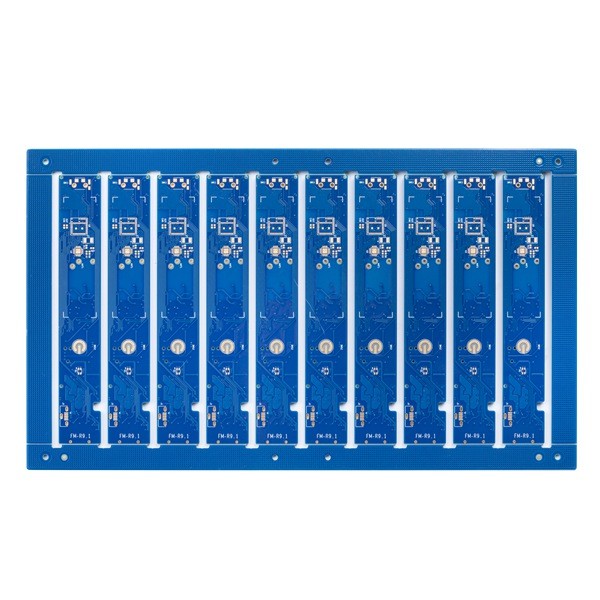

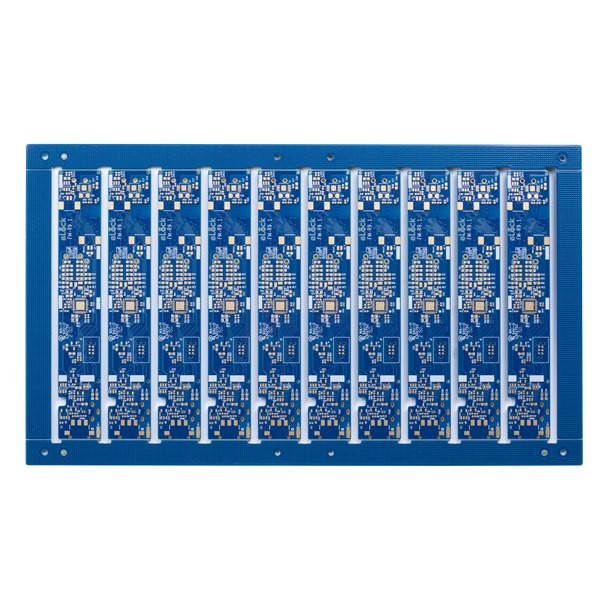

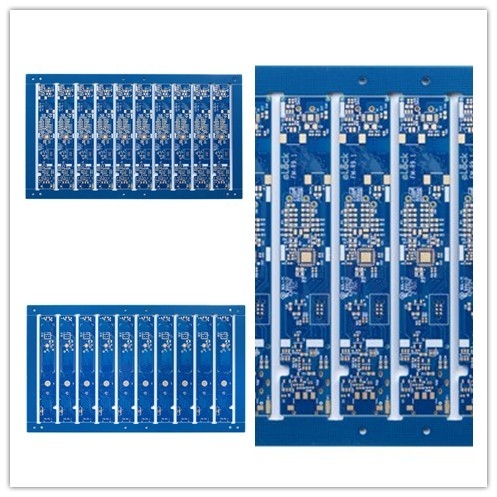

لوح قناع لحام أزرق سريع 4L TG180

تغطي HSX Circuit مساحة إنتاج إجمالية تبلغ 10000 متر مربع ، وتوظف أكثر من 350 عاملاً ، وتنتج أكثر من 5000 نوع من ثنائي الفينيل متعدد الكلور كل شهر.منتجاتنا تستخدم على نطاق واسع في العديد من الصناعات ، والاتصالات ، وإمدادات الطاقة ، وشبكات الكمبيوتر ، والمنتجات الرقمية ، والتحكم الصناعي ، والعلوم والتعليم ، والأجهزة الطبية ، والفضاء ، إلخ.

الحد الأقصى للطبقات هو 32 طبقة (تحتاج الطبقة 20 إلى المراجعة)

يبلغ الحد الأقصى لحجم لوحة الإنهاء 740 * 500 مم ، ولكن إذا كان جانب اللوحة> 600 مم ، فستحتاج إلى مراجعة اللوحة

الحد الأدنى لحجم لوحة الإنهاء هو 5 * 5 مم

تشمل مادة ثنائي الفينيل متعدد الكلور PI + FR4 ، FR4 ، روجرز ، حفر

قدرة سماكة PCB هي 0.2 ~ 4.0 مم (تحتاج إلى المراجعة عند <0.2 مم ، أو> 4 مم) (ولا يمكن عمل سطح HASL بسماكة اللوحة </ = 0.6 مم)

سمك النحاس للقاعدة النحاسية الداخلية والخارجية القدرة: 0.3 / 0.5 أوقية كحد أدنى ، 3 أوقية كحد أقصى ، تقدم 4-6 أوقية

التسامح الانحناء والالتواء: 0.075٪

دقيقة.حجم الفتحة: 0.15 مم (تحتاج إلى مراجعة اللوحة إذا كانت أصغر من 0.15 مم)

قدرة ثقب الحفر HDI Min: 0.08-0.10 مللي متر

قدرة المسار / الفجوة PCB: 3mil (0.075mm)

طريقة مخطط PCB: التوجيه / V-CUT / Punching

قدرة سماكة قناع اللحام: معيار 15-20um ؛متقدم: 35 ميكرومتر

الحد الأدنى من قدرة عرض جسر قناع اللحام: أخضر 4 ميل ، لون آخر 4.8 ميل

قدرة ملء الثقوب لقناع اللحام: 0.1-0.5 مللي متر

يغطي لون قناع اللحام الأخضر ، والأخضر غير اللامع ، والأزرق ، والأزرق غير اللامع ، والأسود ، والأسود غير اللامع ، والأصفر ، والأحمر ، والأبيض ، إلخ.

يتضمن PCB بالشاشة الحريرية الأبيض والأسود وحسب طلبك

قدرة سماكة القناع القابل للنزع: 500-1000um

فيلم الأكسدة لقدرة OSP: 0.2-0.5um

مزايا حلبة HSX:

1) المهنية تصنيع ثنائي الفينيل متعدد الكلور لمدة 10 سنوات

2) تحديد المواقع الراقية ، خط الإنتاج المهني

3) تكنولوجيا التصنيع المستقرة والناضجة

4) ضمان جودة موثوقية عالية

5) نظام خدمة السوق الشامل

6) استجابة سريعة ، وسرعة التسليم

التعليمات:

Q1: هل أنت مصنع أو شركة تجارية؟
ج: نعم ، نحن المصنع ، لدينا نموذج أولي مستقل لتصنيع ثنائي الفينيل متعدد الكلور سريع الانعطاف وخطوط إنتاج ثنائي الفينيل متعدد الكلور كبيرة الحجم.

س 2: ماذا عن الطاقة الإنتاجية لمصنع ثنائي الفينيل متعدد الكلور؟
ج: قدرتنا الإنتاجية الشهرية تبلغ 50000 متر مربع / شهر و 5000 نوع / شهر.

س 3: إذا لم يكن لدينا ملف PCB / ملف Gerber ، فلدينا عينة PCB فقط ، فهل يمكنك إنتاجها من أجلي؟
ج: نعم ، يمكننا مساعدتك في استنساخ ثنائي الفينيل متعدد الكلور.فقط أرسل لنا عينة ثنائي الفينيل متعدد الكلور ، يمكننا استنساخ تصميم ثنائي الفينيل متعدد الكلور والعمل عليه.

س 4: كيف ستشحن عادة ثنائي الفينيل متعدد الكلور؟
ج: عادةً بالنسبة للحزم الصغيرة ، سنقوم بشحن اللوحات بواسطة DHL ، UPS ، خدمة FedEx من الباب إلى الباب ، يمكننا استخدام حساب الشحن الخاص بك للقيام بالتحصيل أو استخدام حسابنا للشحن في DDU (رسوم الاستيراد غير مدفوعة الأجر) مصطلح التسليم.
بالنسبة للبضائع الثقيلة التي يزيد وزنها عن 300 كجم ، قد نقوم بشحن لوحات ثنائي الفينيل متعدد الكلور الخاصة بك عن طريق السفن أو عن طريق الجو لتوفير تكلفة الشحن.بالطبع ، إذا كان لديك وكيل شحن خاص بك ، فقد نتصل بهم للتعامل مع شحنتك.

Q5: ما هو المهلة القياسية للإنتاج؟
ج: عينة / نموذج أولي (أقل من 3 متر مربع):
1-2 طبقات: من 3 إلى 5 أيام عمل (أسرع 24 ساعة لخدمات الانعطاف السريع)
4-8 طبقات: 7 ~ 12 يوم عمل (أسرع 48 ساعة لخدمات الانعطاف السريع)
الإنتاج الضخم (أقل من 200 م 2):
1-2 طبقات: من 7 إلى 12 يوم عمل
4-8 طبقات: 10 إلى 15 يوم عمل
