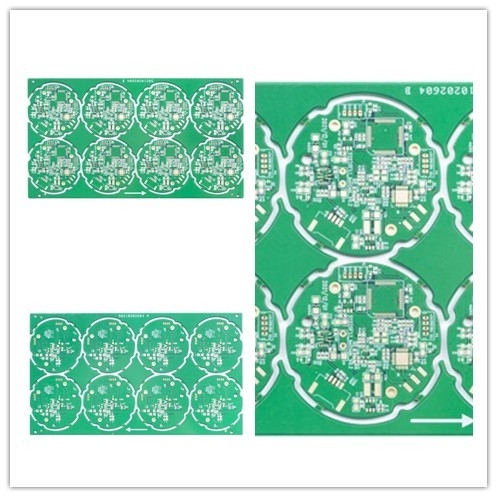

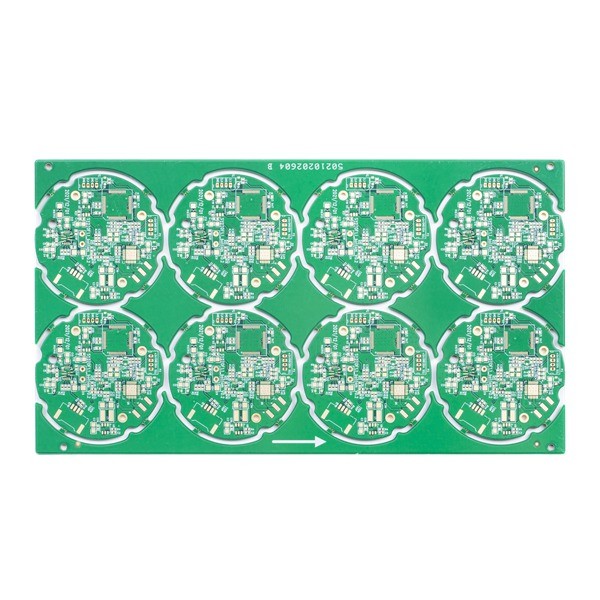

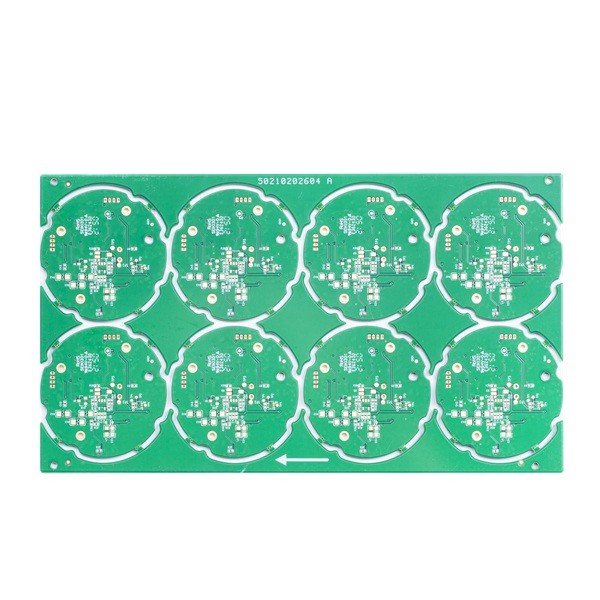

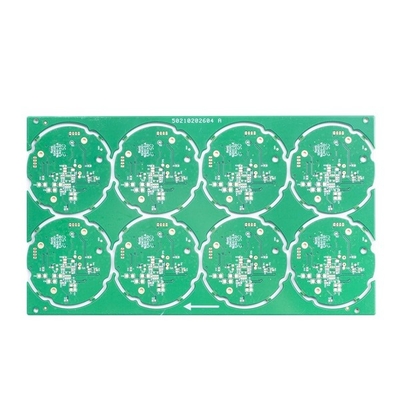

لوحات الدوائر المطبوعة عالية الصلابة TG FR4 TG170 1.6 مم Quick Turn Pcb

لوحات الدوائر المطبوعة عالية الصلابة TG FR4 TG170 1.6 مم Quick Turn Pcb

تحويل سريع لوحات ثنائي الفينيل متعدد الكلور High TG Rapid Turn PCB مجلس تصنيع تصنيع لوحات الدوائر المطبوعة

4L عالية TG سريع تشغيل لوحة الدوائر المطبوعة

تغطي HSX Circuit مساحة إنتاج إجمالية تبلغ 10000 متر مربع ، وتوظف أكثر من 350 عاملاً ، وتنتج أكثر من 5000 نوع من ثنائي الفينيل متعدد الكلور كل شهر.منتجاتنا تستخدم على نطاق واسع في العديد من الصناعات ، والاتصالات ، وإمدادات الطاقة ، وشبكات الكمبيوتر ، والمنتجات الرقمية ، والتحكم الصناعي ، والعلوم والتعليم ، والأجهزة الطبية ، والفضاء ، إلخ.

الحد الأقصى للطبقات هو 32 طبقة (تحتاج الطبقة 20 إلى المراجعة)

يبلغ الحد الأقصى لحجم لوحة الإنهاء 740 * 500 مم ، ولكن إذا كان جانب اللوحة> 600 مم ، فستحتاج إلى مراجعة اللوحة

الحد الأدنى لحجم لوحة الإنهاء هو 5 * 5 مم

تشمل مادة ثنائي الفينيل متعدد الكلور PI + FR4 ، FR4 ، روجرز ، حفر

قدرة سماكة PCB هي 0.2 ~ 4.0 مم (تحتاج إلى المراجعة عند <0.2 مم ، أو> 4 مم) (ولا يمكن عمل سطح HASL بسماكة اللوحة </ = 0.6 مم)

سمك النحاس للقاعدة النحاسية الداخلية والخارجية القدرة: 0.3 / 0.5 أوقية كحد أدنى ، 3 أوقية كحد أقصى ، تقدم 4-6 أوقية

التسامح الانحناء والالتواء: 0.075٪

دقيقة.حجم الفتحة: 0.15 مم (تحتاج إلى مراجعة اللوحة إذا كانت أصغر من 0.15 مم)

قدرة ثقب الحفر HDI Min: 0.08-0.10 مللي متر

قدرة المسار / الفجوة PCB: 3mil (0.075mm)

طريقة مخطط PCB: التوجيه / V-CUT / Punching

قدرة سماكة قناع اللحام: معيار 15-20um ؛متقدم: 35 ميكرومتر

الحد الأدنى من قدرة عرض جسر قناع اللحام: أخضر 4 ميل ، لون آخر 4.8 ميل

قدرة ملء الثقوب لقناع اللحام: 0.1-0.5 مللي متر

يغطي لون قناع اللحام الأخضر ، والأخضر غير اللامع ، والأزرق ، والأزرق غير اللامع ، والأسود ، والأسود غير اللامع ، والأصفر ، والأحمر ، والأبيض ، إلخ.

يتضمن PCB بالشاشة الحريرية الأبيض والأسود وحسب طلبك

قدرة سماكة القناع القابل للنزع: 500-1000um

فيلم الأكسدة لقدرة OSP: 0.2-0.5um

مزايا حلبة HSX:

1) المهنية تصنيع ثنائي الفينيل متعدد الكلور لمدة 10 سنوات

2) تحديد المواقع الراقية ، خط الإنتاج المهني

3) تكنولوجيا التصنيع المستقرة والناضجة

4) ضمان جودة موثوقية عالية

5) نظام خدمة السوق الشامل

6) استجابة سريعة ، وسرعة التسليم

التعليمات:
س 1: كيف يمكنني الحصول على الاقتباس؟
ج: يرجى إرسال ملف جربر بتنسيق Gerber و PROTEL 99SE و PROTEL DXP و POWER PCB و CAM350 و ODB وتقديم كميات الطلب.سوف نقدم الاقتباس وفقا لذلك.

س 2: يمكنك تصنيع ثنائي الفينيل متعدد الكلور من ملف صورة؟
ج: لا. ولكن إذا كان بإمكانك أن ترسل لنا عينة من ثنائي الفينيل متعدد الكلور ، فيمكننا استنساخ تصميمه والعمل به.

س 3: هل لديك ثنائي الفينيل متعدد الكلور في المخزون.
ج: يتم تخصيص معظم لوحات PCB ، ولديها تصميمات مختلفة ، ونحن ننتجها وفقًا لملفات gerber المقدمة من العملاء.

س 4: ما هي مواد FR4 التي تستخدمها عادة؟

ج: Kingمجلس ، ITEQ ، Shengyi ...

س5:ما نوع طريقة الشحن التي تستخدمها عادة؟
ج: بالنسبة للطلب صغير الحجم ، نقترح دائمًا شحن اللوحات بواسطة DHL ، UPS ، خدمة FedEx من الباب إلى الباب ، يمكننا استخدام حساب الشحن الخاص بك للقيام بالتحصيل أو استخدام حسابنا للشحن في DDU (رسوم الاستيراد غير مدفوعة الأجر) مصطلح التسليم.
وللطلب بكميات كبيرة ، لتوفير تكلفة الشحن ، نقترح ترتيب الشحنة عن طريق الجو أو البحر ، بالطبع ، إذا كان لديك وكيل شحن خاص بك ويمكنك تزويدنا بالمعلومات ، فيمكننا الاتصال بهم لترتيب الشحنة.
