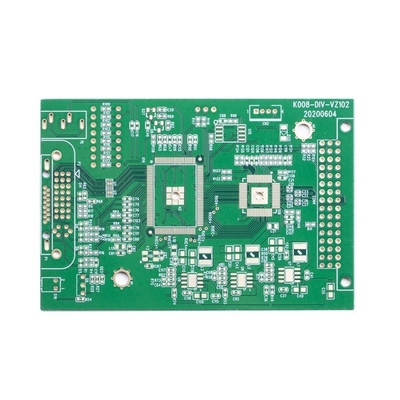

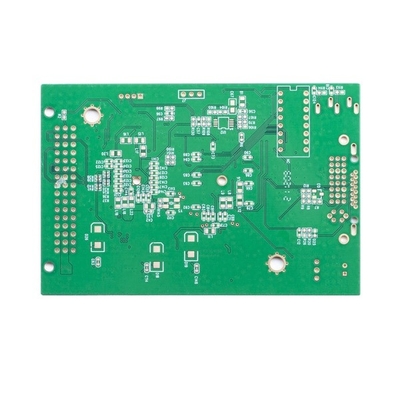

مقاومة الغمر الذهبية سريعة الدوران لوحات ثنائي الفينيل متعدد الكلور النماذج الأولية FR4 S1150G

اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xاسم ثنائي الفينيل متعدد الكلور | 4 طبقات لوحة دوائر مطبوعة سريعة الدوران | مارتيريال | FR4 S1150G |
---|---|---|---|
سماكة مجلس | 1.6 ملم | سماكة النحاس | 1/1/1/1 أوقية |
أصغر ثقب حفر ميكانيكي | 0.2 ملم | Min. دقيقة. line distance/space مسافة / مسافة الخط | 4/4 ميل |
السطح انتهى | غمر الذهب | قناع اللحيم | لون أخضر |
متطلبات خاصة | التحكم في المعاوقة | منتجات الاتصالات التطبيقية | أجهزة التحكم الصناعية |
تسليط الضوء | S1150G Quick Turn PCB مجلسs,ODM Quick Turn PCB مجلسs,S1150G نماذج أولية سريعة لثنائي الفينيل متعدد الكلور |
مقاومة الغمر الذهبية سريعة الدوران لوحات ثنائي الفينيل متعدد الكلور النماذج الأولية FR4 S1150G
سريع الدوران لوحات ثنائي الفينيل متعدد الكلور الغمر وحدة التحكم في مقاومة الذهب لوحة الدائرة لوحة الدوران السريع عينة الطلب النموذج الأولي السريع
4 طبقات لوحة دوائر مطبوعة سريعة الدوران
قدرة سماكة PCB هي 0.2 ~ 4.0 مم (تحتاج إلى المراجعة عند <0.2 مم ، أو> 4 مم) (ولا يمكن عمل سطح HASL بسماكة اللوحة </ = 0.6 مم)
سمك النحاس للقاعدة النحاسية الداخلية والخارجية القدرة: 0.3 / 0.5 أوقية كحد أدنى ، 3 أوقية كحد أقصى ، تقدم 4-6 أوقية
التسامح الانحناء والالتواء: 0.075٪
دقيقة.حجم الفتحة: 0.15 مم (تحتاج إلى مراجعة اللوحة إذا كانت أصغر من 0.15 مم)
قدرة ثقب الحفر HDI Min: 0.08-0.10 مللي متر
قدرة المسار / الفجوة PCB: 3mil (0.075mm)
طريقة مخطط PCB: التوجيه / V-CUT / Punching
قدرة سماكة قناع اللحام: معيار 15-20um ؛متقدم: 35 ميكرومتر
الحد الأدنى من قدرة عرض جسر قناع اللحام: أخضر 4 ميل ، لون آخر 4.8 ميل
قدرة ملء الثقوب لقناع اللحام: 0.1-0.5 مللي متر
يغطي لون قناع اللحام الأخضر ، والأخضر غير اللامع ، والأزرق ، والأزرق غير اللامع ، والأسود ، والأسود غير اللامع ، والأصفر ، والأحمر ، والأبيض ، إلخ.
يتضمن PCB بالشاشة الحريرية الأبيض والأسود وحسب طلبك
قدرة سماكة القناع القابل للنزع: 500-1000um
فيلم الأكسدة لقدرة OSP: 0.2-0.5um
عدد الطبقات: | 4 طبقة | صفح لوحة الدوائر: | FR4 |
سماكة النحاس المختلفة: | 1/1/1/1 أوقية | مجلس ثنائي الفينيل متعدد الكلور سميكة: | 1.6 ملم |
أصغر ثقب حفر ميكانيكي: | 0.20 ملم | دقيقة.مسافة / مسافة الخط: | 4/4 ميل |
لون قناع اللحام: | اللون الأخضر KSM | لون الأساطير: | لون أبيض |
انتهى سطح ثنائي الفينيل متعدد الكلور: | غمر الذهب | ملف تعريف المجلس: | طحن |
تطبيق مجلس ثنائي الفينيل متعدد الكلور: | التحكم الصناعي | ||
طلب متطلب خاص: | التحكم في المعاوقة |
التعليمات:
Q1: هل أنت مصنع أو شركة تجارية؟
ج: نعم ، نحن المصنع ، لدينا نموذج أولي مستقل لتصنيع ثنائي الفينيل متعدد الكلور سريع الانعطاف وخطوط إنتاج ثنائي الفينيل متعدد الكلور كبيرة الحجم.
Q2: ما هو نوع تنسيق ملف PCB الذي يمكنك قبوله للإنتاج؟
ج: جربر ، PROTEL 99SE ، PROTEL DXP ، POWER PCB ، CAM350 ، ODB + (. TGZ)
س 3: هل ملفات ثنائي الفينيل متعدد الكلور الخاصة بي آمنة عندما أرسلها إليك للتصنيع؟
ج: نحن نحترم حقوق الطبع والنشر الخاصة بالعميل ولن نصنع أبدًا ثنائي الفينيل متعدد الكلور لشخص آخر بملفاتك ما لم نتلق إذنًا كتابيًا من جانبك ، ولن نشارك هذه الملفات مع أي جهات خارجية أخرى.ويمكننا توقيع اتفاقية عدم إفشاء مع العميل إذا لزم الأمر.
Q4: إذا لم يكن لدينا ملف PCB / ملف Gerber ، فلدينا عينة PCB فقط ، هل يمكنك إنتاجها من أجلي؟
ج: نعم ، يمكننا مساعدتك في استنساخ ثنائي الفينيل متعدد الكلور.فقط أرسل لنا عينة ثنائي الفينيل متعدد الكلور ، يمكننا استنساخ تصميم ثنائي الفينيل متعدد الكلور والعمل عليه.
Q5: ما هو مهلك القياسي لثنائي الفينيل متعدد الكلور؟
ج: عينة / نموذج أولي (أقل من 3 متر مربع):
1-2 طبقات: من 3 إلى 5 أيام عمل (أسرع 24 ساعة لخدمات الانعطاف السريع)
4-8 طبقات: 7 ~ 12 يوم عمل (أسرع 48 ساعة لخدمات الانعطاف السريع)
الإنتاج الضخم (أقل من 200 م 2):
1-2 طبقات: من 7 إلى 12 يوم عمل
4-8 طبقات: 10 إلى 15 يوم عمل
س 6: ما الدفع الذي تقبله؟
ج: التحويل البنكي (T / T) أو خطاب الاعتماد (L / C) أو Paypal (فقط لقيمة صغيرة أقل من 500 دولار أمريكي)
