قناع اللحيم الأحمر سريع الدوران لوحات ثنائي الفينيل متعدد الكلور السريع النموذج الأولي 2.4 مم 4 طبقات

قناع اللحيم الأحمر سريع الدوران لوحات ثنائي الفينيل متعدد الكلور السريع النموذج الأولي 2.4 مم 4 طبقات

Quick Turn PCB مجلسs Red Solder Mask سميكة لوحة الدوائر المطبوعة نموذج أولي سريع الطلب طلب عاجل

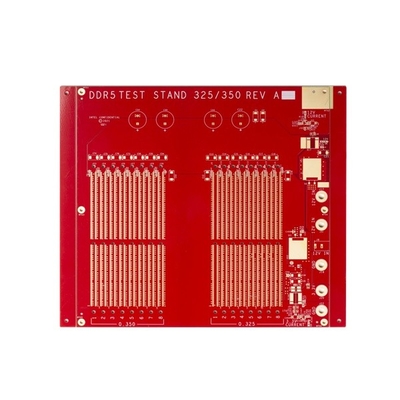

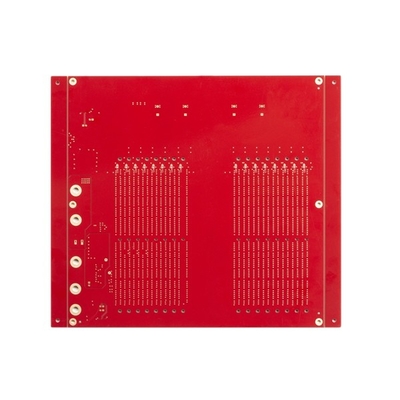

لوحة دوائر مطبوعة باللون الأحمر والسميك من 4 طبقات


الحد الأقصى للطبقات هو 32 طبقة (تحتاج الطبقة 20 إلى المراجعة)
يبلغ الحد الأقصى لحجم لوحة الإنهاء 740 * 500 مم ، ولكن إذا كان جانب اللوحة> 600 مم ، فستحتاج إلى مراجعة اللوحة
الحد الأدنى لحجم لوحة الإنهاء هو 5 * 5 مم
تشمل مادة ثنائي الفينيل متعدد الكلور PI + FR4 ، FR4 ، روجرز ، حفر
قدرة سماكة PCB هي 0.2 ~ 4.0 مم (تحتاج إلى المراجعة عند <0.2 مم ، أو> 4 مم) (ولا يمكن عمل سطح HASL بسماكة اللوحة </ = 0.6 مم)
سمك النحاس للقاعدة النحاسية الداخلية والخارجية القدرة: 0.3 / 0.5 أوقية كحد أدنى ، 3 أوقية كحد أقصى ، تقدم 4-6 أوقية
التسامح الانحناء والالتواء: 0.075٪
دقيقة.حجم الفتحة: 0.15 مم (تحتاج إلى مراجعة اللوحة إذا كانت أصغر من 0.15 مم)
قدرة ثقب الحفر HDI Min: 0.08-0.10 مللي متر
قدرة المسار / الفجوة PCB: 3mil (0.075mm)
طريقة مخطط PCB: التوجيه / V-CUT / Punching
قدرة سماكة قناع اللحام: معيار 15-20um ؛متقدم: 35 ميكرومتر
الحد الأدنى من قدرة عرض جسر قناع اللحام: أخضر 4 ميل ، لون آخر 4.8 ميل
قدرة ملء الثقوب لقناع اللحام: 0.1-0.5 مللي متر
يغطي لون قناع اللحام الأخضر ، والأخضر غير اللامع ، والأزرق ، والأزرق غير اللامع ، والأسود ، والأسود غير اللامع ، والأصفر ، والأحمر ، والأبيض ، إلخ.
يتضمن PCB بالشاشة الحريرية الأبيض والأسود وحسب طلبك
قدرة سماكة القناع القابل للنزع: 500-1000um
فيلم الأكسدة لقدرة OSP: 0.2-0.5um




التعليمات:
Q1: هل أنت مصنع أو شركة تجارية؟
ج: نعم ، نحن المصنع ، لدينا نموذج أولي مستقل لتصنيع ثنائي الفينيل متعدد الكلور سريع الانعطاف وخطوط إنتاج ثنائي الفينيل متعدد الكلور كبيرة الحجم.

Q2: ما هو نوع تنسيق ملف PCB الذي يمكنك قبوله للإنتاج؟
ج: جربر ، PROTEL 99SE ، PROTEL DXP ، POWER PCB ، CAM350 ، ODB + (. TGZ)

Q3: هل سيتم فحص ملفات PCB الخاصة بنا.
ج: نعم.سيتم فحص بياناتك من قبل فريق المهندسين لدينا.إذا وجدنا أي مشاكل فنية أو كان لدينا أي استفسارات ، فسوف نتصل بك ونحل المشاكل معًا.

Q4: هل سيتم اختبار منتجاتنا قبل الشحن.
ج: نعم.يمكننا توفير اختبار الدائرة الوظيفية إذا زودتنا بطرق الاختبار.

س 5: هل تقدمون خدمات تجميع ثنائي الفينيل متعدد الكلور أيضًا؟
بالنسبة للبضائع الثقيلة التي يزيد وزنها عن 300 كجم ، قد نقوم بشحن لوحات ثنائي الفينيل متعدد الكلور الخاصة بك عن طريق السفن أو عن طريق الجو لتوفير تكلفة الشحن.بالطبع ، إذا كان لديك وكيل شحن خاص بك ، فقد نتصل بهم للتعامل مع شحنتك.
