1.6 مللي متر 6L مخصص لوحات الدوائر المطبوعة الذهب فنجر FR4 بغا ثنائي الفينيل متعدد الكلور

1.6 مللي متر 6L مخصص لوحات الدوائر المطبوعة الذهب فنجر FR4 بغا ثنائي الفينيل متعدد الكلور

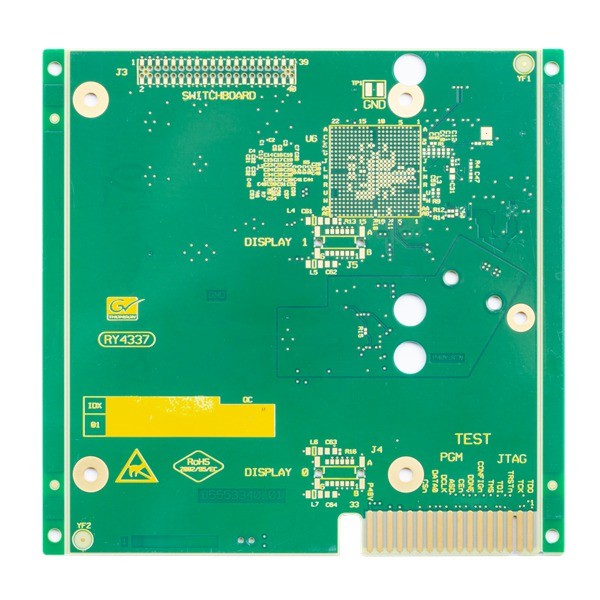

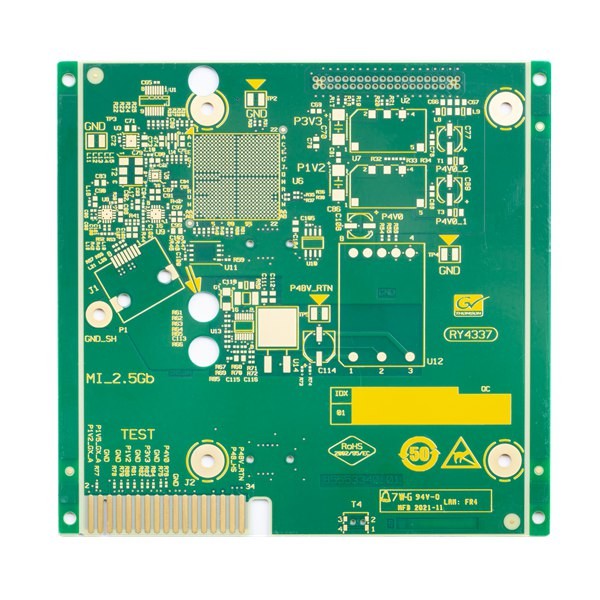

لوحات دوائر مطبوعة مخصصة ، إصبع ذهبي FR4 BGA PCB 6 Layer

تحويل سريع لوحات ثنائي الفينيل متعدد الكلور الراتنج مسد ثقب التحكم في مقاومة إصبع الذهب الصغيرة مساحة الخط والفجوة

6 طبقات PCB سريع الدوران مع إصبع ذهبي

الطبقات: 1-32 طبقة ، إذا كانت الطبقة 20 لترًا أو أكثر من 20 لترًا ، فستحتاج إلى مراجعة اللوحة.

يبلغ الحد الأقصى لحجم لوحة الإنهاء 740 * 500 مم ، ولكن إذا كان جانب اللوحة> 600 مم ، فستحتاج إلى مراجعته.

الحد الأدنى لحجم اللوحة هو 5 * 5 مم.تحويل سريع جامد فليكس Pcb

تشمل المواد الخام للوحات الدوائر المطبوعة FR4 و Rogers و Halogen free و High TG ...

أوقات ضغط التصفيح للثقوب العمياء والمدفونة: اضغط بنفس النواة ≤3 مرات (> 3 مرات تحتاج إلى المراجعة)

تتراوح قدرة سمك PCB من 0.2 ~ 4.0 مم ، إذا كانت السماكة أقل من 0.2 مم ، أو أكثر من 4 مم ، فستحتاج إلى مراجعتها في البداية.

قدرة سماكة النحاس ثنائي الفينيل متعدد الكلور: الطبقة الداخلية 6 أوقية (لكن سمك النحاس ≥5 أوقية ل 4 لتر ، ≥4 أوقية ل 6 لتر ، ≥ 3 أوقية ل 8 لتر وما فوق يجب مراجعتها)
نحاس الطبقة الخارجية: ≤ 10 OZ (≥5 OZ بحاجة إلى المراجعة)

تبلغ نسبة الانحناء والالتواء 0.075٪.

الحد الأدنى لحجم الفتحة: 1) إذا كان سمك اللوحة ≤2.0mm ، فإن حجم الثقب الأدنى 0.20mm.إذا كان سمك اللوح أكبر من 2.0 مم ، فإن حجم الثقب الأدنى: نسبة العرض إلى الارتفاع 10 (لقمة الحفر)
2) إذا كان سمك اللوحة 0.8 مم ، دقيقة حجم الثقب 0.10 مم.إذا كان سمك اللوحة 1.2 مم ، فإن حجم الثقب الأدنى 0.15 مم

لون قناع اللحام: أخضر ، أخضر غير لامع ، أزرق ، أزرق غير لامع ، أسود ، أسود غير لامع ، أصفر ، أحمر ، أبيض ، وحسب طلبك.

لون الشاشة الحريرية: أبيض ، أسود وحسب طلبك

الانتهاء من السطح: HASL ، LF-HASL ، ENIG ، الغمر Sn ، OSP ، ENIG الانتقائي + OSP ، الغمر الفضي ، ENEPIG ، طلاء الذهب الصلب ، إلخ.

التعليمات:

Q1: هل أنت مصنع أو شركة تجارية؟
ج: نعم ، نحن المصنع ، لدينا نموذج أولي مستقل لتصنيع ثنائي الفينيل متعدد الكلور سريع الانعطاف وخطوط إنتاج ثنائي الفينيل متعدد الكلور كبيرة الحجم.

Q2: ما هو نوع تنسيق ملف PCB الذي يمكنك قبوله للإنتاج؟
ج: جربر ، PROTEL 99SE ، PROTEL DXP ، POWER PCB ، CAM350 ، ODB + (. TGZ)

س 3: هل ملفات ثنائي الفينيل متعدد الكلور الخاصة بي آمنة عندما أرسلها إليك للتصنيع؟
ج: نحن نحترم حقوق الطبع والنشر للعميل ولن نصنع أبدًا ثنائي الفينيل متعدد الكلور مع ملفاتك لشخص آخر ما لم نتلق إذنًا كتابيًا من جانبك ، ولن نشارك هذه الملفات مع أي أطراف ثالثة أخرى.ويمكننا توقيع اتفاقية عدم إفشاء مع العميل إذا لزم الأمر.

Q4: إذا لم يكن لدينا ملف PCB / ملف Gerber ، فلدينا عينة PCB فقط ، هل يمكنك إنتاجها لي؟
ج: نعم ، يمكننا مساعدتك في استنساخ ثنائي الفينيل متعدد الكلور.فقط أرسل لنا عينة ثنائي الفينيل متعدد الكلور ، يمكننا استنساخ تصميم ثنائي الفينيل متعدد الكلور والعمل عليه.

Q5: ما هو مهلك القياسي لثنائي الفينيل متعدد الكلور؟
ج: عينة / نموذج أولي (أقل من 3 متر مربع):
1-2 طبقات: من 3 إلى 5 أيام عمل (أسرع 24 ساعة لخدمات الانعطاف السريع)
4-8 طبقات: 7 ~ 12 يوم عمل (أسرع 48 ساعة لخدمات الانعطاف السريع)
الإنتاج الضخم (أقل من 200 م 2):
1-2 طبقات: من 7 إلى 12 يوم عمل
4-8 طبقات: 10 إلى 15 يوم عمل

س 6: ما الدفع الذي تقبله؟
ج: التحويل البنكي (T / T) أو خطاب الاعتماد (L / C) أو Paypal (فقط لقيمة صغيرة أقل من 500 دولار أمريكي)
