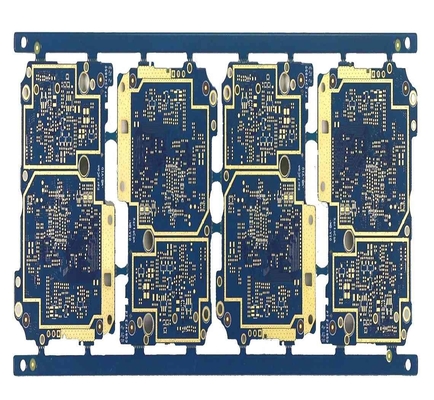

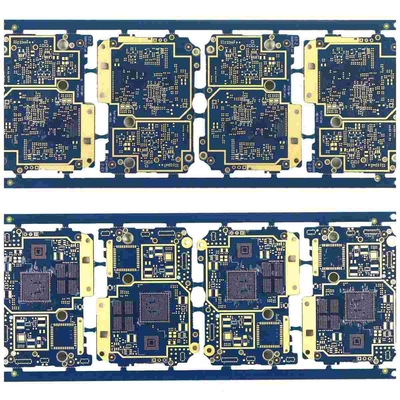

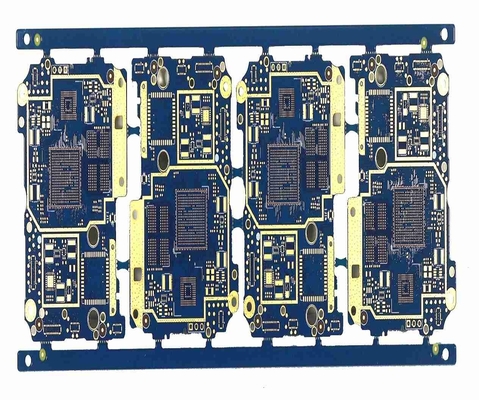

لوحة دوائر مطبوعة متعددة الطبقات 1 أوقية 4 طبقات متعددة الطبقات Pcb FR4 TG170 قناع لحام أزرق

مكان المنشأ	الصين
اسم العلامة التجارية	Huashengxin Circuit Limited
إصدار الشهادات	UL ,ISO 9001
رقم الموديل	4L لوحة الدوائر المطبوعة
الحد الأدنى لكمية	1 قطع
الأسعار	Negotiable
تفاصيل التغليف	حزمة فراغ
وقت التسليم	أسرع 24 ساعة للوح 2 لتر و 4 لتر
شروط الدفع	تي / ت

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

ويتشات: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

تفاصيل المنتج

اسم المنتج	4L لوحة دارات مطبوعة	مادة	FR4 ، TG170
طبقة ثنائي الفينيل متعدد الكلور	4 لتر	سماكة مجلس	1.2 ملم
سمك النحاس النهائي	1/1/1/1 أوقية	لون قناع اللحام	أزرق
لون الشاشة الحريرية	أبيض	طلب خاص	الراتنج يسد حفرة والطلاء أكثر
تسليط الضوء	1OZ متعدد الطبقات مرنة Pcb , TG170 متعدد الطبقات مرنة Pcb , FR4 TG170 دوائر متعددة الطبقات

اترك رسالة

منتوج وصف

لوحة دوائر مطبوعة متعددة الطبقات 1 أوقية 4 طبقات متعددة الطبقات Pcb FR4 TG170 قناع لحام أزرق

4L لوحة دوائر مطبوعة / لوحة دارات مطبوعة

الحد الأقصى للطبقات: 32 طبقة (تحتاج طبقة 20 إلى المراجعة)

أقصى حجم للوحة النهاية: 740 * 500 مم (> 600 مم يحتاج إلى المراجعة)

الحد الأدنى لحجم لوحة الإنهاء: 5 * 5 مللي متر

ثقب الحفر الأدنى: 0.15 مم (＜ 0.15 مم يحتاج إلى المراجعة)

HDI دقيقة ثقب الحفر: 0.08-0.10 مللي متر

نسبة العرض إلى الارتفاع: 15: 1 (يجب مراجعة ＞ 12: 1)

سمك اللوح: 0.2 ~ 4.0 مم (＜ 0.2 مم ، ＞ 4 مم يحتاج إلى المراجعة)

سماكة النحاس: الطبقة الداخلية 6 أوقية (≥5 أوقية لـ 4 لتر ، ≥4 أوقية لـ 6 لتر ، ≥3 أوقية لـ 8 لتر وأكثر)

الطبقة الخارجية من النحاس 10 OZ (≥5 OZ تحتاج إلى المراجعة)

النحاس في الثقوب 5 أوقية (≥ 1 أوقية تحتاج إلى المراجعة

الحد الأدنى للمساحة في الطبقة الداخلية (من جانب واحد): 4 8 لتر (شامل): العينة: 4 مل ؛حجم صغير: 4.5 مل ؛

8 ~ 12L (تشمل): العينة: 5 مل ؛حجم صغير: 5.5 مل

12 ～ 18 لتر (تشمل): العينة: 6 مل ؛حجم صغير: 6.5 مل

طبقة ثنائي الفينيل متعدد الكلور	4 لتر
سطح ثنائي الفينيل متعدد الكلور	LF-HASL
مادة ثنائي الفينيل متعدد الكلور	FR4 ، TG170
سمك ثنائي الفينيل متعدد الكلور	1.2 ملم
النحاس النهائي	1/1/1/1 أوقية
دقيقة.الفجوة	0.25
مخطط ثنائي الفينيل متعدد الكلور	التوجيه
قناع لحام ثنائي الفينيل متعدد الكلور	أزرق
PCB بالشاشة الحريرية	أبيض
طلب خاص	الراتنج يسد حفرة والطلاء أكثر

لوحة دوائر مطبوعة متعددة الطبقات 1 أوقية 4 طبقات متعددة الطبقات Pcb FR4 TG170 قناع لحام أزرق 0

التعليمات:

1. ما الخدمة التي يمكنك تقديمها؟

لوحة الدوائر المطبوعة ، مجموعة الدوائر المطبوعة ، طلب النموذج الأولي السريع

2. ما مدى سرعة مهلة الخاص بك؟

لوحة HDI أسرع 3 WDs ، 2L و 4L اللوحة الصلبة الأسرع 24H

3. كيفية الحصول على اقتباس سريع؟

يرجى تقديم ملف جربر وتفاصيل اللوحة (بما في ذلك الطبقة ، وسمك اللوحة ، وسمك النحاس ، والمعالجة السطحية ، وقناع اللحام ولون الشاشة الحريرية ، وطلب خاص إن وجد ، وكمية الطلب ، وما إلى ذلك)

عينة:

طبقة ثنائي الفينيل متعدد الكلور	4 لتر
سطح ثنائي الفينيل متعدد الكلور	ENIG
مادة ثنائي الفينيل متعدد الكلور	FR4 ، TG135
سمك النحاس النهائي	2/2/2/2 أوقية
لون قناع اللحام	ضعف الجانب الأحمر
بالشاشة الحريرية	ضعف الجانب ، أسود
كمية	1000 قطعة ، 2 أسابيع
