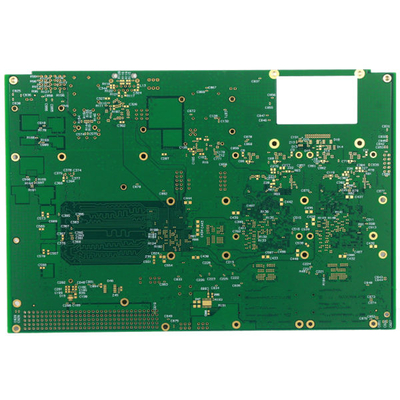

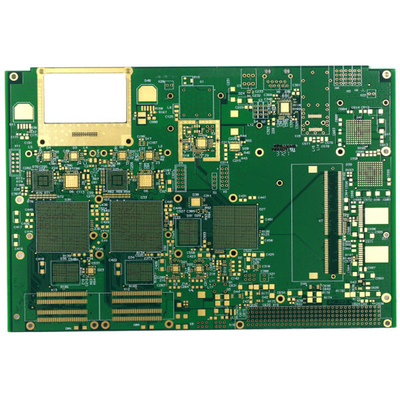

قناع اللحام الأخضر متعدد الطبقات فليكس جامد ثنائي الفينيل متعدد الكلور النموذج FR4 TG170 2.4 مم

قناع اللحام الأخضر متعدد الطبقات فليكس جامد ثنائي الفينيل متعدد الكلور النموذج FR4 TG170 2.4 مم

لوحة الدوائر المطبوعة متعددة الطبقات لوحة الدوائر المطبوعة PCB لوحة الدائرة النموذجية لوحة الدائرة الواحدة

لوحة الدوائر المطبوعة جامدة FR4 ثنائي الفينيل متعدد الكلور

طبقة لوحة PCB النهائية: من 1 لتر إلى 32 لتر (ستحتاج إلى المراجعة إذا كانت الطبقة أكثر من 20 لتر)

الحد الأقصى لحجم اللوحة: 740 * 500 مم (سوف تحتاج إلى مراجعة ما إذا كان الحجم أكثر من 600 مم)

الحد الأدنى لحجم اللوحة: 5 * 5 مم
مادة خام ثنائي الفينيل متعدد الكلور: FR4 ، روجرز ، ISOLA ، High TG ، مادة خالية من الهالوجين ، إلخ
السماكة النهائية: 0.2 ~ 4.0 مم

سمك النحاس ثنائي الفينيل متعدد الكلور: H ~ 5oz

القوس واللف: 0.075٪

مين.حجم الثقب: 0.15 مم

HDI دقيقة ثقب الحفر: 0.08-0.10 مللي متر
مسار / فجوة PCB: 3mil (0.075mm)
مخطط ثنائي الفينيل متعدد الكلور: التوجيه / V-CUT / اللكم

قناع لحام ثنائي الفينيل متعدد الكلور: أخضر ، أحمر ، أزرق ، أبيض ، أسود ، أصفر وحسب طلبك
PCB بالشاشة الحريرية: أبيض ، أسود وحسب طلبك
سطح ثنائي الفينيل متعدد الكلور: خالي من الرصاص HASL ، ذهب مغمور ، قصدير غمر ، OSP ، ENIG + OSP ، فضي غمر ، ENEPIG ، إصبع ذهبي

مقاومة المقاومة: ± 5Ω (<50Ω) ، ± 10٪ (≥50Ω) تحتاج إلى مراجعة إذا لم تكن هذه القيمة
