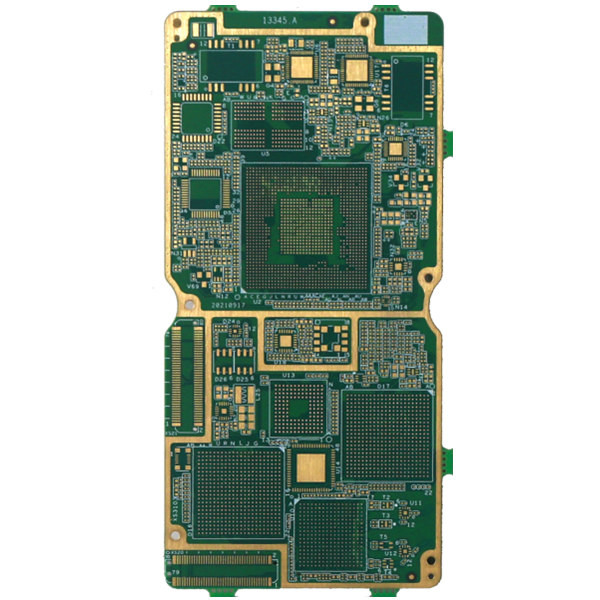

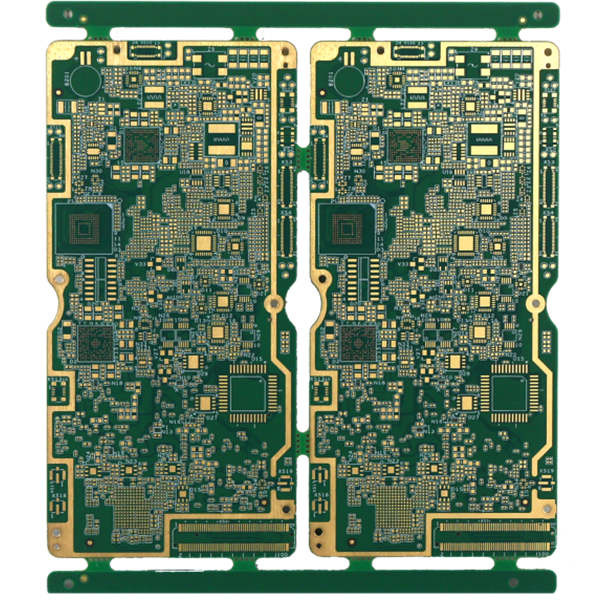

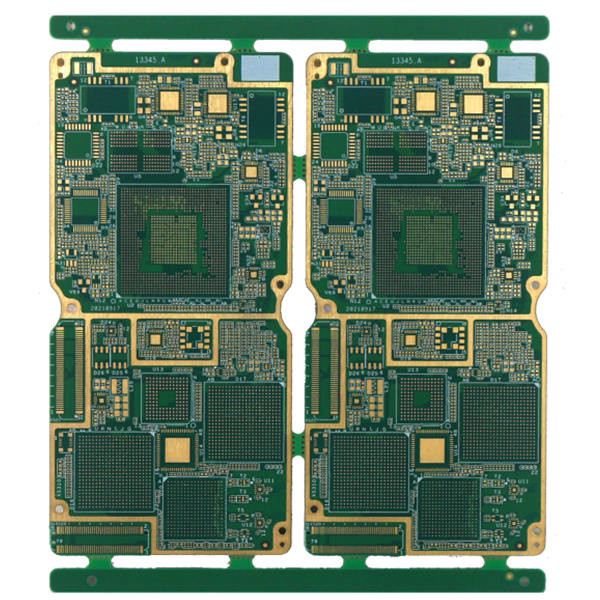

لوحة دوائر مطبوعة متعددة الطبقات 2u 2u من 6 طبقات مقاس 2.4 مم قناع لحام أخضر

لوحة دوائر مطبوعة متعددة الطبقات 2u 2u من 6 طبقات مقاس 2.4 مم قناع لحام أخضر

متعدد الطبقات لوحة الدوائر المطبوعة مجلس الدائرة المطبوعة مخصص لوحة الدوائر المطبوعة PCB الجمعية

لوحة دوائر مطبوعة صلبة سعة 6 لتر

الحد الأقصى للطبقات هو 32 طبقة ، تحتاج إلى مراجعة ما إذا كانت الطبقة 20.

يبلغ الحد الأقصى لحجم لوحة الإنهاء 740 * 500 مم ، ولكن إذا كان حجم اللوحة أكبر من 600 مم ، فيجب مراجعة اللوحة في البداية.

الحد الأدنى لحجم اللوحة هو 5 * 5 مم.
تشمل المواد الخام لثنائي الفينيل متعدد الكلور PI + FR4 ، FR4 ، روجرز ، مواد خالية من الهالوجين ، مواد عالية TG وما إلى ذلك.
قدرة سمك ثنائي الفينيل متعدد الكلور من 0.2 ~ 4.0 مم ، إذا كانت السماكة أقل من 0.2 مم ، أو أكثر من 4 مم ، سوف تحتاج إلى المراجعة.

قدرة سمك النحاس ثنائي الفينيل متعدد الكلور H ~ 5oz.إذا كان أكثر من 5 أوقية ، سوف تحتاج إلى المراجعة.

تبلغ نسبة الانحناء والالتواء 0.075٪.

الحد الأدنى لحجم الثقب هو 0.15 مم ، إذا كان حجم الحفر أقل من 0.15 مم ، فستحتاج إلى التأكيد.

أقصى حجم للفتحة هو 6.0 مم ، إذا كان حجم الثقب أكبر من 6 مم ، فسوف تحتاج إلى استخدام الطحن لتوسيع الثقوب.

قناع لحام ثنائي الفينيل متعدد الكلور اللون: أخضر ، مات أخضر ، أزرق ، مات أزرق ، أسود ، مات أسود ، أصفر ، أحمر ، أبيض ، إلخ
PCB بالشاشة الحريرية اللون: أبيض ، أسود ، إلخ
سطح ثنائي الفينيل متعدد الكلور: HASL خالي من الرصاص ، ENIG ، Immersion Sn ، OSP ، ENIG + OSP ، فضي الغمر ، ENEPIG ، ذهب Finger ، إلخ.
