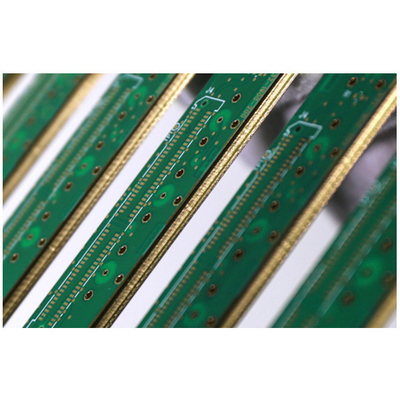

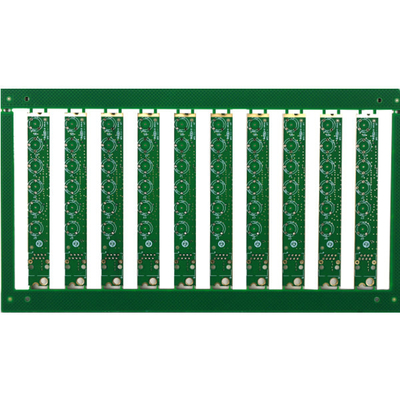

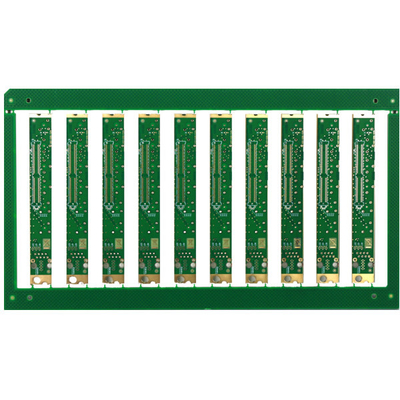

1.6 مللي متر HASL OSP متعدد الطبقات Pcb مجلس FR4 قناع لحام أخضر خالٍ من الهالوجين

1.6 مللي متر HASL OSP متعدد الطبقات Pcb مجلس FR4 قناع لحام أخضر خالٍ من الهالوجين

لوحة دوائر مطبوعة متعددة الطبقات لوحة دوائر إلكترونية مكونات لوحة دوائر مطبوعة FR4

لوحة الدوائر المطبوعة PCB (FR4 ، 4L)

الطبقات: 1-32 طبقة ، إذا كانت الطبقة 20 لترًا أو أكثر من 20 لترًا ، فستحتاج إلى مراجعة اللوحة.

يبلغ الحد الأقصى لحجم لوحة النهاية 740 * 500 مم ، ولكن إذا كان جانب اللوحة> 600 مم ، فستحتاج إلى مراجعته.

الحد الأدنى لحجم اللوحة هو 5 * 5 مم.
تشمل المواد الخام للوحات الدوائر المطبوعة FR4 و Rogers و Halogen free و High TG ...

أوقات ضغط التصفيح للثقوب العمياء والمدفونة: اضغط بنفس النواة ≤3 مرات (> 3 مرات تحتاج إلى المراجعة)
تتراوح قدرة سماكة PCB من 0.2 ~ 4.0 مم ، إذا كانت السماكة أقل من 0.2 مم ، أو أكثر من 4 مم ، فستحتاج إلى مراجعتها في البداية.

قدرة سماكة النحاس ثنائي الفينيل متعدد الكلور: الطبقة الداخلية 6 أوقية (لكن سمك النحاس ≥5 أوقية لـ 4 لتر ، ≥4 أوقية لـ 6 لتر ، ≥3 أوقية مقابل 8 لتر وما فوق يجب أن تتم مراجعتها)

نحاس الطبقة الخارجية: ≤ 10 OZ (≥5 OZ بحاجة إلى المراجعة)

تبلغ نسبة الانحناء والالتواء 0.075٪.

الحد الأدنى لحجم الفتحة: 1) إذا كان سمك اللوح 2.0 مم ، فإن حجم الثقب الأدنى 0.20 مم.إذا كان سمك اللوح أكبر من 2.0 مم ، فإن حجم الثقب الأدنى: نسبة العرض إلى الارتفاع 10 (لقمة الحفر)

2) إذا كان سمك اللوحة 0.8 مم ، دقيقة حجم الثقب 0.10 مم.إذا كان سمك اللوحة 1.2 مم ، فإن حجم الثقب الأدنى 0.15 مم

لون قناع اللحام: أخضر ، أخضر غير لامع ، أزرق ، أزرق غير لامع ، أسود ، أسود غير لامع ، أصفر ، أحمر ، أبيض ، وحسب طلبك.
لون الشاشة الحريرية: أبيض ، أسود وحسب طلبك
تم الانتهاء من السطح: HASL ، LF-HASL ، ENIG ، Immersion Sn ، OSP ، ENIG الانتقائي + OSP ، الغمر الفضي ، ENEPIG ، طلاء الذهب الصلب ، إلخ.
