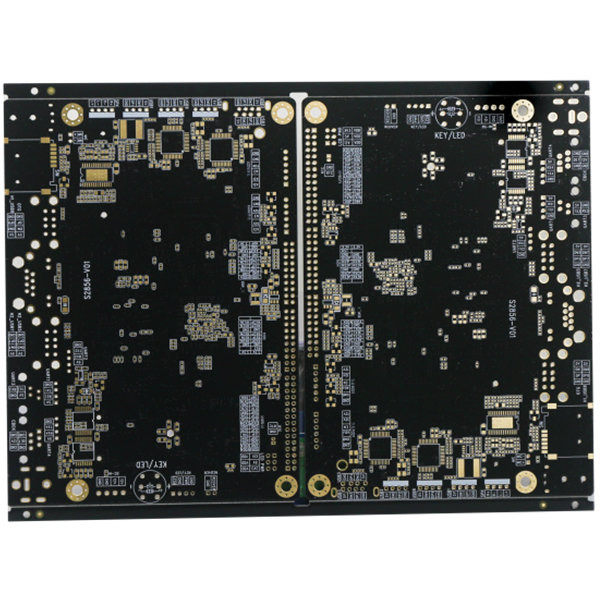

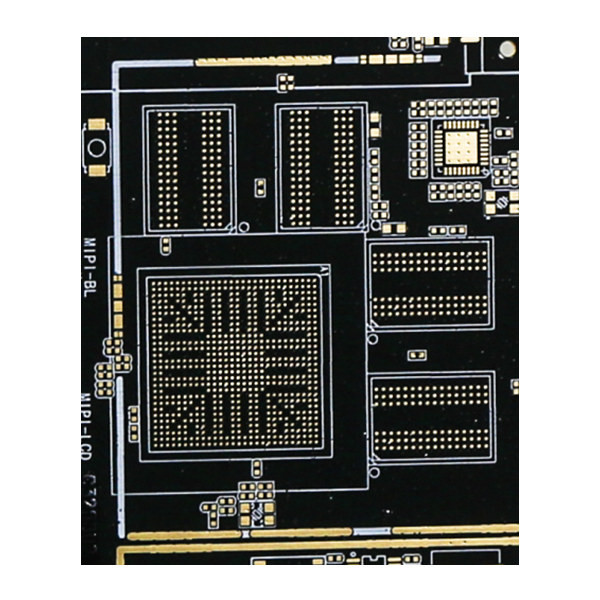

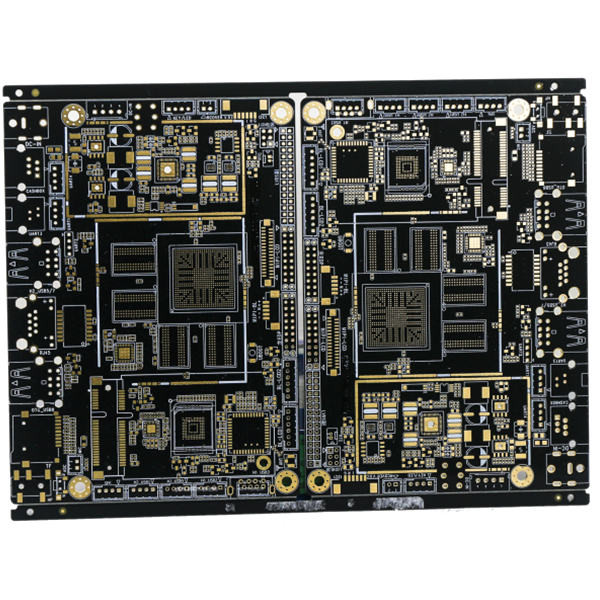

1.5 أوقية متعددة الطبقات تصنيع الكلور متعدد الكلور FR4 لوحة دوائر مطبوعة Pcb 4 طبقة

  • 1.5oz Multilayer Pcb Fabrication FR4 Printed Circuit Board Pcb 4 Layer
  • 1.5oz Multilayer Pcb Fabrication FR4 Printed Circuit Board Pcb 4 Layer
  • 1.5oz Multilayer Pcb Fabrication FR4 Printed Circuit Board Pcb 4 Layer
مكان المنشأ الصين
اسم العلامة التجارية Huashengxin Circuit Limited
إصدار الشهادات UL ,ISO 9001
رقم الموديل 4L متعدد الطبقات لوحة الدوائر المطبوعة
الحد الأدنى لكمية 1 قطع
الأسعار Negotiable
تفاصيل التغليف حزمة فراغ
وقت التسليم أسرع 24 ساعة للوح 2 لتر و 4 لتر
شروط الدفع تي / ت

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

ويتشات: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
نوع اللوحة 4 لتر مجلس متعدد الطبقات PTH مواد خام FR4 ، TG130
صقل الأسطح غمر الذهب 2u " سماكة الانتهاء 1.60 ملم
الطبقة الخارجية من النحاس 1.5 أوقية الوزن النهائي الطبقة الداخلية من النحاس 1 أوقية الوزن الأساسي
لون قناع اللحام وجهان ، أسود لون الشاشة الحريرية وجهان، أبيض
أصغر حجم ثقب 0.3 مم سماكة الطلاء من خلال الفتحة 18um
تسليط الضوء

1.5 أوقية تصنيع متعدد الطبقات من ثنائي الفينيل متعدد الكلور

,

تصنيع متعدد الطبقات من ثنائي الفينيل متعدد الكلور ODM

,

لوحة دوائر مطبوعة 1.5 أوقية Pcb
اترك رسالة
منتوج وصف

1.5 أوقية متعددة الطبقات تصنيع الكلور متعدد الكلور FR4 لوحة دوائر مطبوعة Pcb 4 طبقة



متعدد الطبقات لوحة دوائر مطبوعة متعددة الطبقات لوحات الدوائر الإلكترونية أنواع تصميم لوحات الدوائر المطبوعة



4 لتر مجلس متعدد الطبقات PTH



نوع العنصر:4 لتر مجلس متعدد الطبقات PTH

المعالجة النهائية للسطح: ENIG، 2u "(0.05 - 0.1 ميكرومتر من الذهب فوق 3-5 ميكرومتر من النيكل.)

سمك ثنائي الفينيل متعدد الكلور النهائي (مم): 1.6 مم ، مع التفاوت +/- 10٪

متطلبات المواد الخام المحددة: UL94V-0 ، FR4 ، TG170 ، CAF-ANTI

وزن النحاس النهائي للطبقة الخارجية: 1.5 أونصة وزن

وزن النحاس الداخلي: 1 أوقية الوزن الأساسي

سمك الطلاء من خلال ثقب: 18 ميكرون

بدون ثقب الغاطس وفتحة الكوت ، وثقب تجويف العداد.

مع تحكم بالمقاومة ، ثقب مناسب للضغط وفتحة تصفيح.

أصغر حجم ثقب 0.3 مم

تحمل ثقب PTH: +/- 0.075mm

لون مقاومة اللحام: وجهان ، أسود

لون الشاشة الحريرية: وجهان ، أبيض

V-CUT وتوجيهها لملف تعريف الدائرة

يجب اختبار جميع مركبات ثنائي الفينيل متعدد الكلور إلكترونيًا

فئة IPC 2



طبقة ثنائي الفينيل متعدد الكلور 4 لتر مجلس متعدد الطبقات PTH
انتهى سطح ثنائي الفينيل متعدد الكلور غمر الذهب 2 ش "(0.05 - 0.1 ميكرومتر من الذهب فوق 3-5 ميكرومتر من النيكل.)
متطلبات مادة ثنائي الفينيل متعدد الكلور UL94V-0 ، FR4 ، TG170 ، CAF-ANTI
الانتهاء من سمك ثنائي الفينيل متعدد الكلور الانتهاء 1.6 مم ، مع التسامح +/- 10٪
أصغر حجم ثقب 0.30 مم
PCB لحام يقاوم العقيد وجهان ، أسود
لون الشاشة الحريرية ثنائي الفينيل متعدد الكلور وجهان، أبيض
وزن النحاس من الطبقة الخارجية 1.5 أوقية الوزن النهائي
وزن النحاس من الطبقة الداخلية 1 أوقية الوزن الأساسي
متطلبات خاصة

مع تحكم بالمقاومة ، ثقب مناسب للضغط وفتحة تصفيح







التعليمات:

1. ما الخدمة التي يمكنك تقديمها؟

لوحة الدوائر المطبوعة ، مجموعة الدوائر المطبوعة ، طلب النموذج الأولي السريع



2. ما مدى سرعة مهلة الخاص بك؟

لوحة HDI أسرع 3 WDs ، 2L و 4L اللوحة الصلبة الأسرع 24H



3. كيفية الحصول على اقتباس سريع؟

يرجى تقديم ملف جربر وتفاصيل اللوحة (بما في ذلك الطبقة ، وسمك اللوحة ، وسمك النحاس ، والمعالجة السطحية ، وقناع اللحام ولون الشاشة الحريرية ، وطلب خاص إن وجد ، وكمية الطلب ، وما إلى ذلك)

عينة:

طبقة ثنائي الفينيل متعدد الكلور 4 لتر
سطح ثنائي الفينيل متعدد الكلور ENIG
مادة ثنائي الفينيل متعدد الكلور FR4 ، TG135
سمك النحاس النهائي 2/2/2/2 أوقية
لون قناع اللحام ضعف الجانب الأحمر
بالشاشة الحريرية ضعف الجانب ، أسود
كمية 1000 قطعة ، 2 أسابيع



4. ما شروط الدفع لديك؟

تي / ت

بطاقة:

لوحة دوائر مطبوعة متعددة الطبقات مقاس 2.4 مم

لوحة دوائر مطبوعة متعددة الطبقات TG130

لوحة دوائر مطبوعة متعددة الطبقات TG130 3 أوقية
