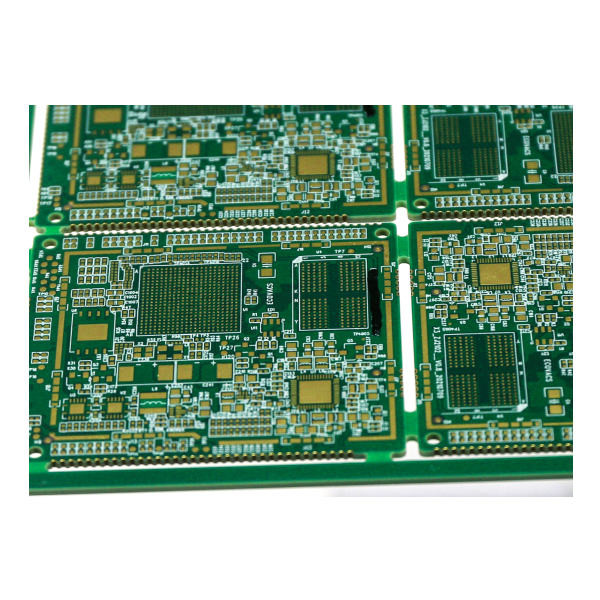

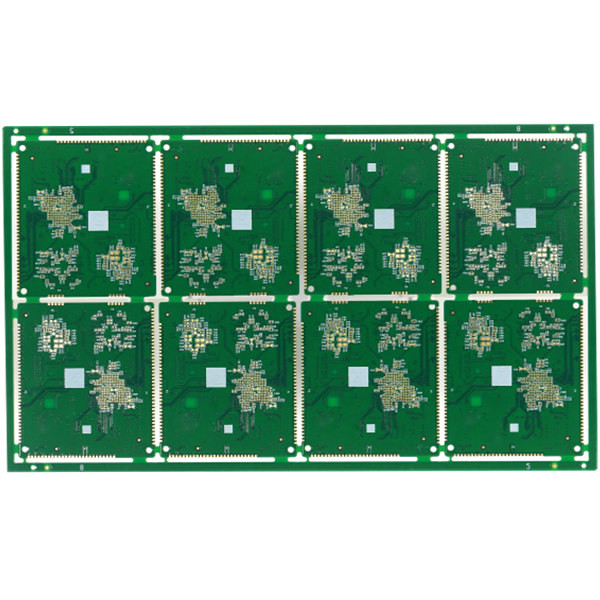

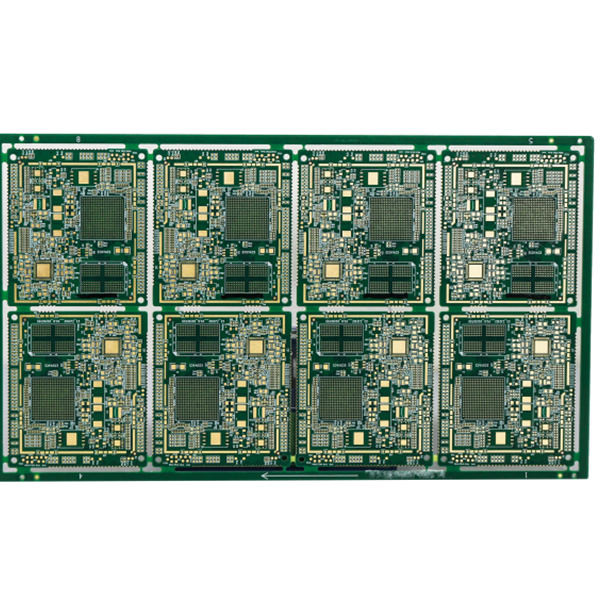

لوحة دوائر مطبوعة متعددة الطبقات صلبة نصف ثقب FR4 TG150 Enig Finish Pcb

لوحة دوائر مطبوعة متعددة الطبقات صلبة نصف ثقب FR4 TG150 Enig Finish Pcb

متعدد الطبقات لوحة الدوائر المطبوعة نصف حفرة PCB جامدة مطبوعة Cicuit المجلس الدوائر المتكاملة

لوحة دوائر مطبوعة متعددة الطبقات صلبة FR4

يمكننا عمل ألواح 32 طبقة بحد أقصى ، ولكن إذا كانت طبقة اللوحة 20 لترًا أو أكثر من 20 لترًا ، فسنحتاج إلى مراجعتها في البداية.

الحد الأقصى لحجم اللوحة الذي يمكننا القيام به هو 740 * 500 مم ، ولكن إذا كان حجم اللوحة أكبر من 600 مم ، فسنحتاج إلى مراجعته في البداية.والحد الأدنى لحجم اللوحة الذي يمكننا القيام به هو 5 * 5 مم.

تشمل مواد ثنائي الفينيل متعدد الكلور PI + FR4 ، FR4 ، Rogers ، مادة TG عالية ، مادة مضادة لـ CAF وما إلى ذلك.

قدرة سمك PCB من 0.2 مم إلى 4.0 مم (إذا كان سمك اللوحة≤ 0.6 مم ، لن يتم تطبيقه على معالجة أسطح HASL).وإذا كان سمك اللوحة أقل من 0.2 مم ، أو أكبر من 4 مم ، فستحتاج إلى المراجعة في البداية.


سمك النحاس لنحاس القاعدة الداخلية والخارجية هو 0.3 / 0.5 أوقية كحد أدنى ، بحد أقصى 3 أوقية.

الأصغرحجم الثقب 0.15 مم ، إذا كان حجم الثقب أصغر من 0.15 مم ، فسنحتاج إلى مراجعته في البداية.

سمك قناع اللحام القياسي هو 15-20um.

تشمل ألوان قناع اللحامالأخضر ، مات الأخضر ، الأزرق ، مات الأزرق ، الأسود ، مات الأسود ، الأصفر ، الأحمر ، الأبيض ، وهلم جرا.

تشمل ألوان الشاشة الحريرية الأبيض والأسود وحسب طلب العميل.
