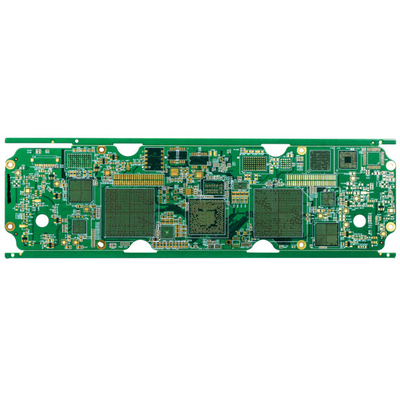

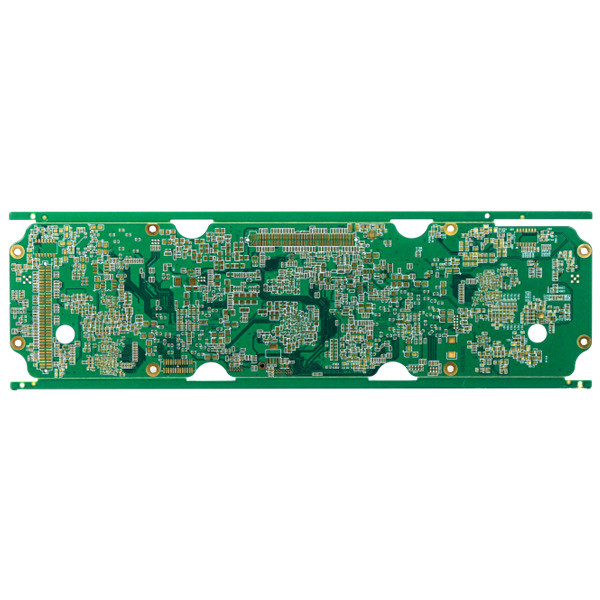

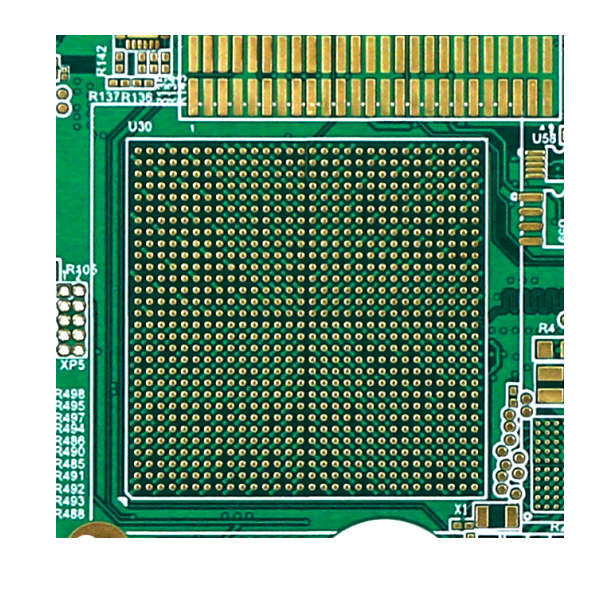

لوحة الدوائر متعددة الطبقات FR4 TG135 الغمر Au IPC فصل 2 PCB

لوحة الدوائر متعددة الطبقات FR4 TG135 الغمر Au IPC فصل 2 PCB

لوحة دوائر مطبوعة متعددة الطبقات نموذج لوحة دوائر مطبوعة ، لوحة دوائر مطبوعة ، تطلب لوحة دوائر مطبوعة

لوحة دوائر مطبوعة متعددة الطبقات

يمكن أن تصل طبقة اللوحة التي يمكننا القيام بها إلى 32 ، ولكن إذا كانت طبقة اللوحة 20 أو أكثر من 20 ، فستحتاج إلى المراجعة في البداية.

يبلغ حجم اللوحة الخاصة بقدرة مصنع HSX بحد أقصى 740 × 500 مم ، ولكن عندما يكون حجم اللوحة أكبر من 600 مم ، فستحتاج إلى المراجعة في البداية.والحد الأدنى لحجم اللوحة الذي يمكننا الوصول إليه هو 5 * 5 مم.

تشمل المواد القياسية FR4 و Rogers و Isola والمواد عالية TG والمواد المضادة لـ CAF وما إلى ذلك.

سمك ثنائي الفينيل متعدد الكلور الذي يمكننا الوصول إليه من 0.2 مم إلى 4.0 مم ، متىسمك اللوحة أقل من 0.2 مم ، أو أعلى من 4 مم ، يجب تقييم اللوحة في البداية.(PS. متىسمك اللوح يساوي أو أقل من0.6 مم ، لن يتم تطبيقه على سطح HASL النهائي)

سمك القاعدة النحاسية للطبقة الداخلية والخارجية هو أصغر 0.3 / 0.5 أوقية ، والحد الأقصى 3 أوقية.

0.15 مم هو قدرة حجم ثقب minumun للمصنع، عندما يكون حجم الفتحة أصغر من 0.15 مم ، يجب مراجعة اللوحة في البداية.

سمك مقاومة اللحام القياسي للمصنع من 15 إلى 20um.

تحتوي ألوان مقاومة اللحامأخضر ، أخضر غير لامع ، أزرق ، أزرق غير لامع ، أسود ، أسود غير لامع ، أصفر ، أحمر ، أبيض ، و حسب تحديد العميل.

تحتوي ألوان الأرجل أبيض ، أسود وحسب تحديد الزبون.
