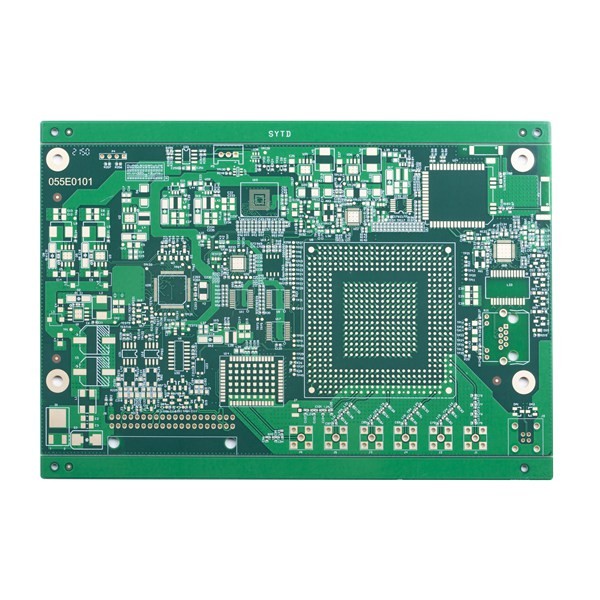

TG170 لوحة دوائر مطبوعة متعددة الطبقات 8 لتر لوحة تحكم في مقاومة مساحة الخط الصغير

  • TG170 Multilayer Printed Circuit Board 8L Board Small Line Space Impedance Control
مكان المنشأ الصين
اسم العلامة التجارية Huashengxin
إصدار الشهادات UL , ISO9001
رقم الموديل 127768
الحد الأدنى لكمية 1 قطع
تفاصيل التغليف مكنسة كهرباء
وقت التسليم أسرع 24 ساعة مقابل 2 لتر و 4 لتر
شروط الدفع تي / ت

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

ويتشات: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
طبقة ثنائي الفينيل متعدد الكلور 8 طبقات ثنائي الفينيل متعدد الكلور مع مساحة خط صغيرة مارتيريال FR4 ، TG170
سطح ثنائي الفينيل متعدد الكلور غمر الذهب قناع اللحيم اللون الأخضر للجانبين
تطبيق الكتروني رقمي المهلة أسرع 24 ساعة مقابل 2 لتر و 4 لتر
تسليط الضوء

لوحة دوائر مطبوعة متعددة الطبقات TG170

,

لوحة دوائر مطبوعة متعددة الطبقات 8 لتر

,

غمر ذهبي 8 طبقات ثنائي الفينيل متعدد الكلور
اترك رسالة
منتوج وصف

لوحة دوائر مطبوعة متعددة الطبقات 10 لتر لوحة تحكم في مقاومة الفضاء بخط صغير TG170 لوحة دوائر متعددة الطبقات



8 طبقات ثنائي الفينيل متعدد الكلور مع مساحة خط صغيرة



الحد الأقصى للطبقات: 32 طبقة (تحتاج طبقة 20 إلى المراجعة)

أقصى حجم للوحة النهاية: 740 * 500 مم (> 600 مم يحتاج إلى المراجعة)

الحد الأدنى لحجم لوحة الإنهاء: 5 * 5 مللي متر
مادة ثنائي الفينيل متعدد الكلور: PI + FR4 ، FR4 ، روجرز
سمك ثنائي الفينيل متعدد الكلور: 0.2 ~ 4.0 مم (＜ 0.2 مم ، ＞ 4 مم يحتاج إلى المراجعة) (سمك اللوح 0.6 مم ، لا تنطبق على سطح HASL)

سمك النحاس لنحاس القاعدة الداخلية والخارجية: 0.3 / 0.5 أوقية كحد أدنى ، 3 أوقية كحد أقصى ، تقدم 4-6 أوقية

القوس واللف: 0.075٪

مين.حجم الثقب: 0.15 مم (＜ 0.15 مم يحتاج إلى المراجعة)

HDI دقيقة ثقب الحفر: 0.08-0.10 مللي متر
مسار / فجوة PCB: 3mil (0.075mm)
مخطط ثنائي الفينيل متعدد الكلور: التوجيه / V-CUT / اللكم

سمك قناع اللحام: قياسي 15-20um ؛متقدم: 35 ميكرومتر

الحد الأدنى لعرض جسر قناع اللحام: أخضر 4 مل ، لون آخر 4.8 مل

قناع اللحام يملأ الثقوب: 0.1-0.5 مللي متر

لون قناع اللحام:أخضر ، أخضر غير لامع ، أزرق ، أزرق غير لامع ، أسود ، أسود غير لامع ، أصفر ، أحمر ، أبيض ، إلخ
PCB بالشاشة الحريرية: أبيض ، أسود وحسب طلبك

سمك القناع القابل للنزع: 500-1000um
فيلم الأكسدة لـ OSP: 0.2-0.5um



عدد طبقة لوحة الدائرة: 8 لتر صفح لوحة الدوائر: FR4 TG180
طبقة سميكة من النحاس: 1/1/1/2/2/1/1 / 1oz سماكة مجلس: 1.6 ملم
أصغر حجم ثقب: 0.20 ملم أصغر مسار / فجوة ثنائي الفينيل متعدد الكلور: 3/3 ميل
لون قناع اللحام: أخضر لون الشاشة الحريرية: أبيض
انتهى سطح ثنائي الفينيل متعدد الكلور: غمر الذهب ملف تعريف المجلس: التوجيه / V-CUT / اللكم
تطبيق مجلس ثنائي الفينيل متعدد الكلور: المنتجات الرقمية
طلب متطلب خاص: مساحة وفجوة صغيرة للخط: 3 / 3mil // تحكم في المعاوقة / BGA



TG170 لوحة دوائر مطبوعة متعددة الطبقات 8 لتر لوحة تحكم في مقاومة مساحة الخط الصغير 0TG170 لوحة دوائر مطبوعة متعددة الطبقات 8 لتر لوحة تحكم في مقاومة مساحة الخط الصغير 1





التعليمات:

Q1: هل أنت مصنع أو شركة تجارية؟
ج: نعم ، نحن المصنع ، لدينا نموذج أولي مستقل لتصنيع ثنائي الفينيل متعدد الكلور سريع الانعطاف وخطوط إنتاج ثنائي الفينيل متعدد الكلور كبيرة الحجم.



Q2: ما هو نوع تنسيق ملف PCB الذي يمكنك قبوله للإنتاج؟
ج: جربر ، PROTEL 99SE ، PROTEL DXP ، POWER PCB ، CAM350 ، ODB + (. TGZ)



س 3: هل ملفات ثنائي الفينيل متعدد الكلور الخاصة بي آمنة عندما أرسلها إليك للتصنيع؟
ج: نحن نحترم حقوق الطبع والنشر للعميل ولن نصنع أبدًا ثنائي الفينيل متعدد الكلور مع ملفاتك لشخص آخر ما لم نتلق إذنًا كتابيًا من جانبك ، ولن نشارك هذه الملفات مع أي أطراف ثالثة أخرى.ويمكننا توقيع اتفاقية عدم إفشاء مع العميل إذا لزم الأمر.



Q4: إذا لم يكن لدينا ملف PCB / ملف Gerber ، فلدينا عينة PCB فقط ، فهل يمكنك إنتاجها من أجلي؟
ج: نعم ، يمكننا مساعدتك في استنساخ ثنائي الفينيل متعدد الكلور.فقط أرسل لنا عينة ثنائي الفينيل متعدد الكلور ، يمكننا استنساخ تصميم ثنائي الفينيل متعدد الكلور والعمل عليه.



Q5: ما هو مهلك القياسي لثنائي الفينيل متعدد الكلور؟
ج: عينة / نموذج أولي (أقل من 3 متر مربع):
1-2 طبقات: من 3 إلى 5 أيام عمل (أسرع 24 ساعة لخدمات الانعطاف السريع)
4-8 طبقات: 7 ~ 12 يوم عمل (أسرع 48 ساعة لخدمات الانعطاف السريع)
الإنتاج الضخم (أقل من 200 م 2):
1-2 طبقات: من 7 إلى 12 يوم عمل
4-8 طبقات: 10 إلى 15 يوم عمل



س 6: ما الدفع الذي تقبله؟
ج: التحويل البنكي (T / T) أو خطاب الاعتماد (L / C) أو Paypal (فقط لقيمة صغيرة أقل من 500 دولار أمريكي)
