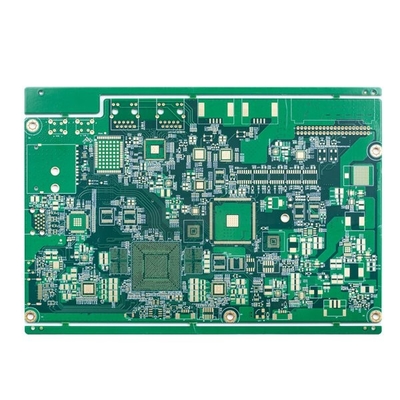

لوحة دوائر مطبوعة من 10 طبقات من الذهب الغمر 2u ، FR4 TG170 ، فتحة موصلة من الراتنج المارتيري

مكان المنشأ الصين
اسم العلامة التجارية Huashengxin
إصدار الشهادات UL , ISO9001
رقم الموديل 133441
الحد الأدنى لكمية 1 قطع
تفاصيل التغليف مكنسة كهرباء
وقت التسليم أسرع 24 ساعة مقابل 2 لتر و 4 لتر
شروط الدفع تي / ت

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

ويتشات: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
طبقة ثنائي الفينيل متعدد الكلور 10 طبقة PCB الراتنج يسد حفرة المجلس مارتيريال FR4 TG170
سطح ثنائي الفينيل متعدد الكلور غمر الذهب 2u قناع اللحيم TAIYO Green كلا الجانبين
تطبيق المنتجات الرقمية المهلة أسرع 24 ساعة مقابل 2 لتر و 4 لتر
تسليط الضوء

TG170 لوحة دوائر مطبوعة 10 طبقات

,

لوحة دوائر مطبوعة 10 طبقات FR4

,

ثقب بتوصيل الراتنج 10 طبقات ثنائي الفينيل متعدد الكلور

اترك رسالة
منتوج وصف

لوحة دوائر مطبوعة متعددة الطبقات 10L لوحة راتنج مسدودة بمقاومة لوحة BGA صغيرة



10 طبقة PCB الراتنج يسد حفرة المجلس



الحد الأقصى للطبقات: 32 طبقة (تحتاج طبقة 20 إلى المراجعة)

أقصى حجم للوحة النهاية: 740 * 500 مم (> 600 مم يحتاج إلى المراجعة)

الحد الأدنى لحجم لوحة الإنهاء: 5 * 5 مللي متر
مادة ثنائي الفينيل متعدد الكلور: PI + FR4 ، FR4 ، روجرز
سمك ثنائي الفينيل متعدد الكلور: 0.2 ~ 4.0 مم (
< 0.2 مم ، > 4 مم يحتاج إلى المراجعة) (سمك اللوح 0.6 مم ، لا تنطبق على سطح HASL)

سمك النحاس لنحاس القاعدة الداخلية والخارجية: 0.3 / 0.5 أوقية كحد أدنى ، 3 أوقية كحد أقصى ، تقدم 4-6 أوقية

القوس واللف: 0.075٪

مين.حجم الثقب: 0.15 مم (< 0.15 مم يحتاج إلى المراجعة)

HDI دقيقة ثقب الحفر: 0.08-0.10 مللي متر
مسار / فجوة PCB: 3mil (0.075mm)
مخطط ثنائي الفينيل متعدد الكلور: التوجيه / V-CUT / اللكم

سمك قناع اللحام: قياسي 15-20um ؛متقدم: 35 ميكرومتر

الحد الأدنى لعرض جسر قناع اللحام: أخضر 4 مل ، لون آخر 4.8 مل

قناع اللحام يملأ الثقوب: 0.1-0.5 مللي متر

لون قناع اللحام:أخضر ، أخضر غير لامع ، أزرق ، أزرق غير لامع ، أسود ، أسود غير لامع ، أصفر ، أحمر ، أبيض ، إلخ
PCB بالشاشة الحريرية: أبيض ، أسود وحسب طلبك

سمك القناع القابل للنزع: 500-1000um
فيلم الأكسدة لـ OSP: 0.2-0.5um



عدد طبقة لوحة الدائرة: 10 لتر صفح لوحة الدوائر: FR4 TG170
طبقة سميكة من النحاس: 1 أوقية الخارجي 1 أوقية سماكة مجلس: 1.6 ملم
أصغر حجم ثقب: 0.20 ملم أصغر مسار / فجوة ثنائي الفينيل متعدد الكلور: 4/4 ميل
لون قناع اللحام: تايو الخضراء لون الشاشة الحريرية: أبيض
انتهى سطح ثنائي الفينيل متعدد الكلور: غمر الذهب ملف تعريف المجلس: التوجيه
تطبيق مجلس ثنائي الفينيل متعدد الكلور: المنتجات الرقمية
طلب متطلب خاص: التحكم في المعاوقة / مملوءة بالراتنج ومطلي فوق / 0.25 مم بغا



لوحة دوائر مطبوعة من 10 طبقات من الذهب الغمر 2u ، FR4 TG170 ، فتحة موصلة من الراتنج المارتيري 0لوحة دوائر مطبوعة من 10 طبقات من الذهب الغمر 2u ، FR4 TG170 ، فتحة موصلة من الراتنج المارتيري 1





التعليمات:



Q1: ما هو الحد الأدنى لكمية الطلب؟
ج: لا موك. الكمية سوف تؤثر فقط على السعر.يرجى الاتصال بنا للحصول على RFQ.



Q2: كيف ستقوم عادة بشحن ثنائي الفينيل متعدد الكلور؟
ج: عادةً بالنسبة للحزم الصغيرة ، سنقوم بشحن اللوحات بواسطة DHL ، UPS ، خدمة FedEx من الباب إلى الباب ، يمكننا استخدام حساب الشحن الخاص بك للقيام بالتحصيل أو استخدام حسابنا للشحن في DDU (رسوم الاستيراد غير مدفوعة الأجر) مصطلح التسليم.
بالنسبة للبضائع الثقيلة التي يزيد وزنها عن 300 كجم ، قد نقوم بشحن لوحات ثنائي الفينيل متعدد الكلور الخاصة بك عن طريق السفن أو عن طريق الجو لتوفير تكلفة الشحن.بالطبع ، إذا كان لديك وكيل شحن خاص بك ، فقد نتصل بهم للتعامل مع شحنتك.



Q3: ماذا عن الطاقة الإنتاجية لمصنع ثنائي الفينيل متعدد الكلور؟
ج: قدرتنا الإنتاجية الشهرية تبلغ 50000 متر مربع / شهر و 5000 نوع / شهر.



س 4: ما هي الدول التي عملت معها؟
ج: الولايات المتحدة الأمريكية ، كندا ، إيطاليا ، ألمانيا ، المملكة المتحدة ، إسبانيا ، فرنسا ، روسيا ، إيران ، تركيا ، جمهورية التشيك ، النمسا ، أستراليا ، البرازيل ، اليابان ، الهند إلخ.



س 5: هل تقدمون خدمات تجميع ثنائي الفينيل متعدد الكلور أيضًا؟
بالنسبة للبضائع الثقيلة التي يزيد وزنها عن 300 كجم ، قد نقوم بشحن لوحات ثنائي الفينيل متعدد الكلور الخاصة بك عن طريق السفن أو عن طريق الجو لتوفير تكلفة الشحن.بالطبع ، إذا كان لديك وكيل شحن خاص بك ، فقد نتصل بهم للتعامل مع شحنتك.
