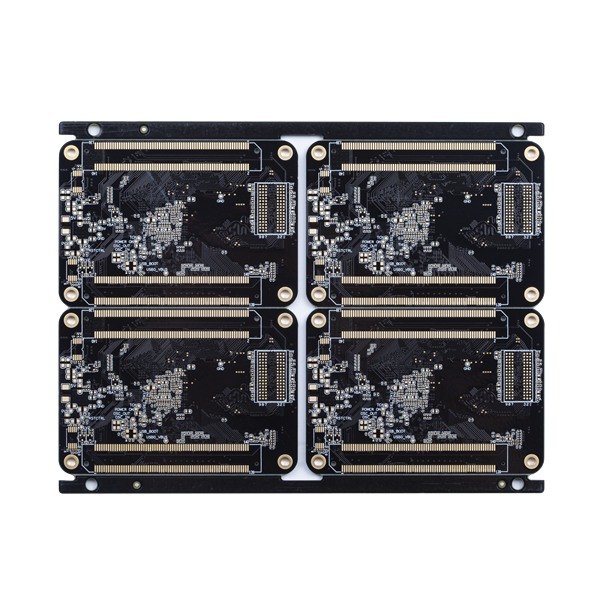

8 طبقات لوحة دوائر مطبوعة متعددة الطبقات ENIG 2u TAIYO Black Solder Mask

لوحة دوائر مطبوعة متعددة الطبقات من 8 طبقات لوحة دوائر مطبوعة مع مساحة خط صغيرة وقناع لحام أسود BGA

لوحة دوائر مطبوعة ذات 8 طبقات مع مساحة خط صغيرة و BGA

تغطي HSX Circuit أكثر من 5000 منتج من ثنائي الفينيل متعدد الكلور شهريًا ، من طبقة واحدة إلى 32 لترًا من FR-4 ثنائي الفينيل متعدد الكلور ، من IMS PCB ، لوحات HDI ، إلى لوحات PTFE عالية التردد والألواح الصلبة المرنة.نحن نقدم خدمات إنتاج مرنة وسريعة (من 12 ساعة إلى 72 ساعة) ، بالإضافة إلى الحجم الصغير لتصنيع ثنائي الفينيل متعدد الكلور كبير الحجم.

تستخدم المنتجات على نطاق واسع في مجالات التكنولوجيا العالية مثل الاتصالات وإمدادات الطاقة وشبكات الكمبيوتر والمنتجات الرقمية والتحكم الصناعي والعلوم والتعليم والأجهزة الطبية والفضاء.

الحد الأقصى للطبقات: 32 طبقة (تحتاج طبقة 20 إلى المراجعة)

أقصى حجم للوحة النهاية: 740 * 500 مم (> 600 مم يحتاج إلى المراجعة)

الحد الأدنى لحجم لوحة الإنهاء: 5 * 5 مللي متر

مادة ثنائي الفينيل متعدد الكلور: PI + FR4 ، FR4 ، روجرز ...

سمك ثنائي الفينيل متعدد الكلور: 0.2 ~ 4.0 مم (＜ 0.2 مم ، ＞ 4 مم يحتاج إلى المراجعة) (سمك اللوح 0.6 مم ، لا تنطبق على سطح HASL)

سمك النحاس لنحاس القاعدة الداخلية والخارجية: 0.3 / 0.5 أوقية كحد أدنى ، 3 أوقية كحد أقصى ، تقدم 4-6 أوقية

القوس واللف: 0.075٪

مين.حجم الثقب: 0.15 مم (＜ 0.15 مم يحتاج إلى المراجعة)

HDI دقيقة ثقب الحفر: 0.08-0.10 مللي متر

مسار / فجوة PCB: 3mil (0.075mm)

مخطط ثنائي الفينيل متعدد الكلور: التوجيه / V-CUT / اللكم

سمك قناع اللحام: قياسي 15-20um ؛متقدم: 35 ميكرومتر

الحد الأدنى لعرض جسر قناع اللحام: أخضر 4 مل ، لون آخر 4.8 مل

قناع اللحام يملأ الثقوب: 0.1-0.5 مللي متر

لون قناع اللحام:أخضر ، أخضر غير لامع ، أزرق ، أزرق غير لامع ، أسود ، أسود غير لامع ، أصفر ، أحمر ، أبيض ، إلخ

PCB بالشاشة الحريرية: أبيض ، أسود وحسب طلبك

سمك القناع القابل للنزع: 500-1000um

فيلم الأكسدة لـ OSP: 0.2-0.5um
