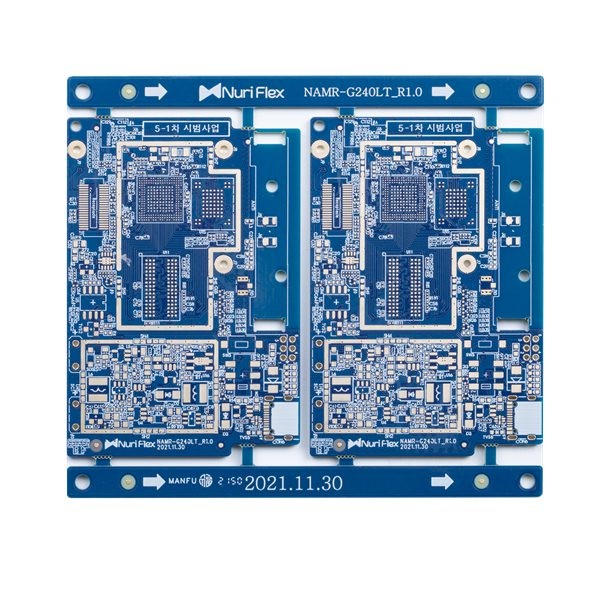

لوحة دوائر التحكم بالمقاومة المكونة من 6 طبقات FR4 TG135 فجوة مساحة الخط الصغيرة

لوحة دوائر مطبوعة متعددة الطبقات من 6 طبقات لوحة دوائر مطبوعة صغيرة المساحة والتحكم في مقاومة الفجوة

6 طبقة جامدة ثنائي الفينيل متعدد الكلور مع مساحة خط صغيرة وفجوة

تغطي HSX Circuit أكثر من 5000 منتج من ثنائي الفينيل متعدد الكلور شهريًا ، من طبقة واحدة إلى 32 لترًا من FR-4 ثنائي الفينيل متعدد الكلور ، من IMS PCB ، لوحات HDI ، إلى لوحات PTFE عالية التردد والألواح الصلبة المرنة.نحن نقدم خدمات إنتاج مرنة وسريعة (من 12 ساعة إلى 72 ساعة) ، بالإضافة إلى الحجم الصغير لتصنيع ثنائي الفينيل متعدد الكلور كبير الحجم.

تستخدم المنتجات على نطاق واسع في مجالات التكنولوجيا الفائقة مثل الاتصالات ، وإمدادات الطاقة ، وشبكات الكمبيوتر ، والمنتجات الرقمية ، والتحكم الصناعي ، والعلوم والتعليم ، والأجهزة الطبية ، والفضاء ، وما إلى ذلك.

الحد الأقصى للطبقات: 32 طبقة (تحتاج طبقة 20 إلى مراجعة القدرة)

أقصى حجم للوحة النهاية: 740 * 500 مم (> 600 مم يحتاج إلى مراجعة القدرة)

الحد الأدنى لحجم لوحة الإنهاء: 5 * 5 مللي متر

المواد الخام: PI + FR4 ، FR4 ، Rogers ، AI وما إلى ذلك

سمك لوح ثنائي الفينيل متعدد الكلور: 0.2 ~ 4.0 مم (＜ 0.2 مم ، ＞ 4 مم يحتاج إلى المراجعة) (سمك اللوح 0.6 مم ، لا تنطبق على سطح HASL)

سمك النحاس للقاعدة النحاسية الداخلية والخارجية: 0.3 / 0.5 أوقية كحد أدنى ، 3 أوقية كحد أقصى ، تقدم 4-6 أوقية

النحاس الخارجي النهائي: 6 أوقية

القوس واللف: 0.075٪

مين.حجم الثقب: 0.15 مم (＜ 0.15 مم يحتاج إلى مراجعة القدرة)

HDI دقيقة ثقب الحفر: 0.08-0.10 مللي متر

مسار / فجوة PCB: 3mil (0.075mm)

مخطط ثنائي الفينيل متعدد الكلور: التوجيه / V-CUT / اللكم

سمك قناع اللحام: قياسي 15-20um ؛متقدم: 35 ميكرومتر

الحد الأدنى لعرض جسر قناع اللحام: أخضر 4 مل ، لون آخر 4.8 مل

قناع اللحام المسدود بالثقوب: 0.1-0.5 مللي متر

لون قناع اللحام:الأخضر ، مات الأخضر ، الأزرق ، مات الأزرق ، الأسود ، مات الأسود ، الأصفر ، الأحمر ، الأبيض ، وهلم جرا

PCB بالشاشة الحريرية: أبيض ، أسود وهلم جرا

سمك القناع القابل للنزع: 500-1000um

فيلم الأكسدة لـ OSP: 0.2-0.5um
