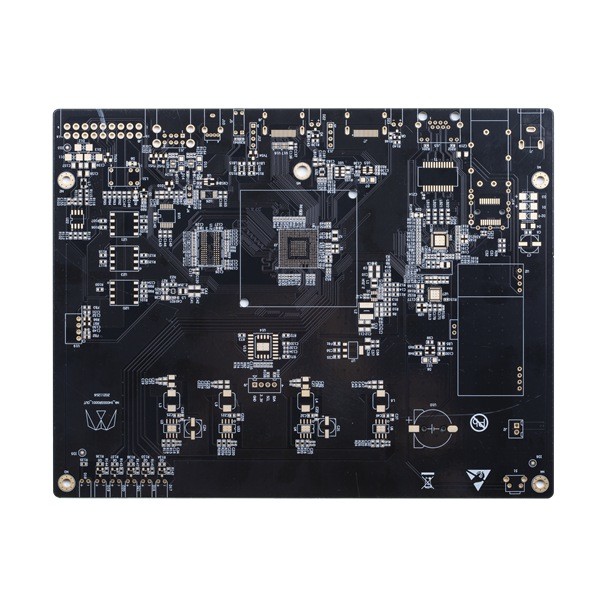

4 طبقات لوحة دوائر مطبوعة متعددة الطبقات 4.0 مم سميكة TG135 قناع لحام أسود

لوحة دوائر مطبوعة متعددة الطبقات أسود قناع لحام 4L لوحة دوائر مخصصة PCB تجعل لوحة الدوائر الخاصة بك

4 طبقة جامدة ثنائي الفينيل متعدد الكلور مع ثقب صغير الحجم

تغطي HSX Circuit أكثر من 5000 منتج من ثنائي الفينيل متعدد الكلور شهريًا ، من طبقة واحدة إلى 32 لترًا من FR-4 ثنائي الفينيل متعدد الكلور ، من IMS PCB ، لوحات HDI ، إلى لوحات PTFE عالية التردد والألواح الصلبة المرنة.نحن نقدم خدمات إنتاج مرنة وسريعة (من 12 ساعة إلى 72 ساعة) ، بالإضافة إلى الحجم الصغير لتصنيع ثنائي الفينيل متعدد الكلور كبير الحجم.

تستخدم المنتجات على نطاق واسع في مجالات التكنولوجيا الفائقة مثل الاتصالات ، وإمدادات الطاقة ، وشبكات الكمبيوتر ، والمنتجات الرقمية ، والتحكم الصناعي ، والعلوم والتعليم ، والأجهزة الطبية ، والفضاء ، وما إلى ذلك.

الحد الأقصى للطبقات: 32 طبقة (إذا كان هناك أكثر من 20 طبقة ، فيجب مراجعة القدرة)

الحد الأقصى لحجم لوحة الإنهاء: 740 * 500 مم (إذا كان أكبر من 600 مم ، يجب مراجعة القدرة)

الحد الأدنى لحجم لوحة الإنهاء: 5 * 5 مللي متر

المواد الخام: PI + FR4 ، FR4 ، Rogers ، AI وما إلى ذلك

سمك لوحة PCB النهائي: 0.2 ~ 4.0 مم (إذا كان أقل من0.2 مم ، أو أكثر من 4 مم يحتاج إلى المراجعة) (إذا كان سمك اللوحة أكبر من 0.6 مم ، فلا يمكن تطبيقه على سطح HASL)

سمك النحاس للقاعدة النحاسية الداخلية والخارجية: 0.3 / 0.5 أوقية كحد أدنى ، 3 أوقية كحد أقصى ، تقدم 4-6 أوقية

النحاس الخارجي النهائي: 6 أوقية

القوس واللف: 0.075٪

مين.حجم الثقب: 0.15 مم (＜ 0.15 مم يحتاج إلى مراجعة القدرة)

HDI دقيقة ثقب الحفر: 0.08-0.10 مللي متر

مسار / فجوة PCB: 3mil (0.075mm)

مخطط ثنائي الفينيل متعدد الكلور: التوجيه / اللكم/ V-CUT

سمك قناع اللحام: قياسي 15-20um ؛متقدم: 35 ميكرومتر

الحد الأدنى لعرض جسر قناع اللحام: أخضر 4 مل ، لون آخر 4.8 مل

قناع اللحام المسدود بالثقوب: 0.1-0.5 مللي متر

لون قناع اللحام:الأخضر ، مات الأخضر ، الأزرق ، مات الأزرق ، الأسود ، مات الأسود ، الأصفر ، الأحمر ، الأبيض ، وهلم جرا

PCB بالشاشة الحريرية: أبيض ، أسود وهلم جرا

سمك القناع القابل للنزع: 500-1000um

فيلم الأكسدة لـ OSP: 0.2-0.5um

التعليمات:
س 1:كيف يمكنني الحصول على الاقتباس؟
ج: يرجى إرسال ملف جربر بتنسيق Gerber و PROTEL 99SE و PROTEL DXP و POWER PCB و CAM350 و ODB وتقديم كميات الطلب.سوف نقدم الاقتباس وفقا لذلك.

س 2:يمكنك تصنيع ثنائي الفينيل متعدد الكلور من ملف صورة؟
ج: لا. ولكن إذا كان بإمكانك أن ترسل لنا عينة من ثنائي الفينيل متعدد الكلور ، فيمكننا استنساخ تصميمه والعمل به.

س 3:هل لديك ثنائي الفينيل متعدد الكلور في المخزون.
ج: يتم تخصيص معظم لوحات PCB ، ولديها تصميمات مختلفة ، ونحن ننتجها وفقًا لملفات gerber المقدمة من العملاء.

س 4:ما هي مواد FR4 التي تستخدمها عادة؟

ج: Kingboard ، ITEQ ، Shengyi ...

س5:ما نوع طريقة الشحن التي تستخدمها عادة؟
ج: بالنسبة للطلب صغير الحجم ، نقترح دائمًا شحن اللوحات بواسطة DHL ، UPS ، خدمة FedEx من الباب إلى الباب ، يمكننا استخدام حساب الشحن الخاص بك للقيام بالتحصيل أو استخدام حسابنا للشحن في DDU (رسوم الاستيراد غير مدفوعة الأجر) مصطلح التسليم.
وللطلب بكميات كبيرة ، لتوفير تكلفة الشحن ، نقترح ترتيب الشحنة عن طريق الجو أو البحر ، بالطبع ، إذا كان لديك وكيل شحن خاص بك ويمكنك تزويدنا بالمعلومات ، فيمكننا الاتصال بهم لترتيب الشحنة.
