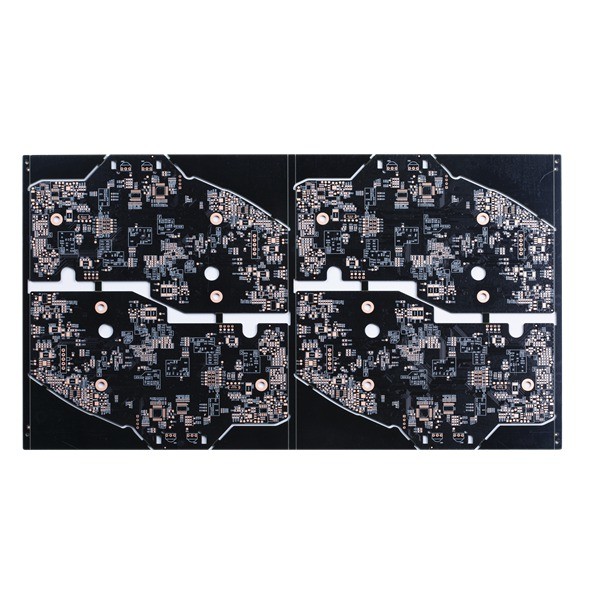

4L قناع لحام أسود جامد متعدد الطبقات متعدد الطبقات مع فيلم أكسدة OSP

لوحة دوائر مطبوعة متعددة الطبقات 4 لتر لوحة دوائر مطبوعة صلبة مع قناع لحام أزرق لوحة دوائر مطبوعة رئيسية

لوحة دوائر مطبوعة صلبة سعة 4 لتر مع قناع لحام أزرق

Shenzhen Huashengxin Circuit هي شركة محترفة لتصنيع لوحات الدوائر المطبوعة ، وتوفر خدمات إنتاج مرنة وسريعة (12 ساعة إلى 72 ساعة) ، وحجم صغير ، بالإضافة إلى تصنيع ثنائي الفينيل متعدد الكلور كبير الحجم.تغطي المنتجات من طبقة واحدة إلى 32 طبقة ، وتتراوح أنواع المنتجات من FR-4 PCB ، IMS PCB ، لوحات HDI ، لوحات PTFE عالية التردد ، إلى ألواح Rigid-flex.

تُستخدم أسطوانات الدوائر المطبوعة على نطاق واسع في مجالات التكنولوجيا العالية ، ومنتجات الاتصالات ، والأجهزة المزودة بالطاقة ، ومجال شبكات الكمبيوتر ، والمنتجات الرقمية ، ومرافق التحكم الصناعية ، والأجهزة العلمية والتعليمية ، والأجهزة الطبية ، ومجال الطيران وما إلى ذلك.

الحد الأقصى للطبقات: 32 طبقة (إذا كان هناك أكثر من 20 طبقة ، فيجب مراجعة القدرة)

الحد الأقصى لحجم لوحة الإنهاء: 740 * 500 مم (إذا كان أكبر من 600 مم ، يجب مراجعة القدرة)

الحد الأدنى لحجم لوحة الإنهاء: 5 * 5 مللي متر
المواد الخام: PI + FR4 ، FR4 ، Rogers ، AI وما إلى ذلك
سمك لوح PCB النهائي: 0.2 ~ 4.0 مم (إذا كان أقل من 0.2 مم ، أو أكثر من 4 مم يحتاج إلى المراجعة) (إذا كان سمك اللوحة 0.6 مم ، فلا يمكن تطبيقه على سطح HASL)

سمك النحاس للقاعدة النحاسية الداخلية والخارجية: 0.3 / 0.5 أوقية كحد أدنى ، 3 أوقية كحد أقصى ، تقدم 4-6 أوقية

النحاس الخارجي النهائي: 6 أوقية

القوس واللف: 0.075٪

دقيقة.حجم الثقب: 0.15 مم (＜ 0.15 مم يحتاج إلى مراجعة القدرة)

HDI دقيقة ثقب الحفر: 0.08-0.10 مللي متر
مسار / فجوة PCB: 3mil (0.075mm)
مخطط ثنائي الفينيل متعدد الكلور: التوجيه / اللكم / V-CUT

سمك قناع اللحام: قياسي 15-20um ؛متقدم: 35 ميكرومتر

الحد الأدنى لعرض جسر قناع اللحام: أخضر 4 مل ، لون آخر 4.8 مل

قناع اللحام المسدود بالثقوب: 0.1-0.5 مللي متر

لون قناع اللحام: أخضر ، أخضر غير لامع ، أزرق ، أزرق غير لامع ، أسود ، أسود غير لامع ، أصفر ، أحمر ، أبيض ، وهلم جرا
PCB بالشاشة الحريرية: أبيض ، أسود وهلم جرا

سمك القناع القابل للنزع: 500-1000um
فيلم الأكسدة لـ OSP: 0.2-0.5um


التعليمات:

1. ما الخدمة التي يمكنك تقديمها؟

ج: لوحة دوائر مطبوعة صلبة ، لوحة دوائر مطبوعة مرنة ، لوحة HDI ، لوحة دوائر مطبوعة بقاعدة نحاسية ، مجموعة دوائر مطبوعة ، نموذج أولي سريع ، أمر سريع الانعطاف.

2. ما مدى سرعة مهلة الخاص بك؟

ج: أسرع 3 WDs للوحة HDI ، أسرع 24 ساعة للوحة القياسية 2L و 4 LRigid.

3. كيف يمكنني الحصول على عرض أسعار؟

أ:يمكنك طلب عرض أسعار تقليدي عن طريق إرسال بريد إلكتروني إلى صندوق البريد الإلكتروني الخاص بنا lenayang@hsxcircuit.com أو sales07@hsxcircuit.com وسنقوم باقتباسه بشكل طبيعي في غضون 24 ساعة (سيحتاج المشروع الخاص إلى مزيد من الوقت) ، لا تنسَ إرفاقك جربر وجميع الملفات الضرورية الأخرى لعرض أسعار ثنائي الفينيل متعدد الكلور.
وأيضًا ، يمكنك الاتصال بنا مباشرة في الموقع من خلال تقديم ملف جربر والمواصفات.

4. ما شروط الدفع هلقبول؟

ج: التحويل البنكي (T / T) أو خطاب الاعتماد (L / C) أو Paypal (فقط لقيمة صغيرة أقل من 500 دولار أمريكي)
