لوحة دوائر مطبوعة متعددة الطبقات فارغة OSP السطح 0.3 مم إيبوكسي مسدود

لوحة دوائر مطبوعة متعددة الطبقات لوحة دوائر مطبوعة لوحة دوائر فارغة من الإيبوكسي موصول فياس

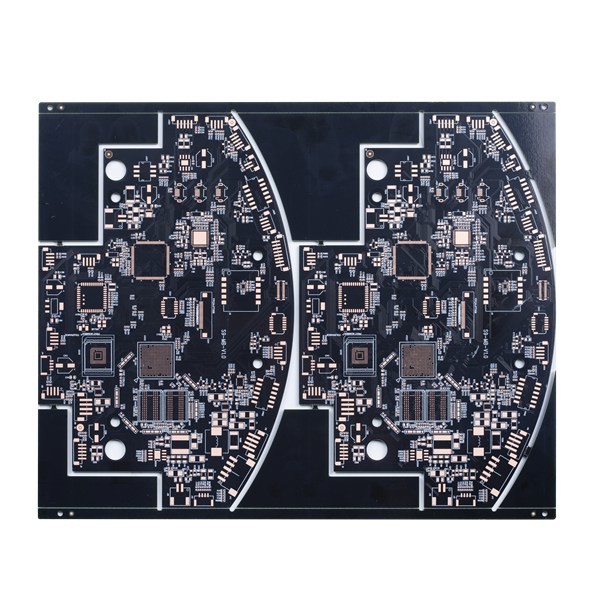

4L أسود ثنائي الفينيل متعدد الكلور مع فتحات توصيل الايبوكسي

تأسست شركة Shenzhen Huashengxin Circuit في عام 2010 ، وهي شركة متخصصة في تصنيع لوحات الدوائر المطبوعة.توفر HSX Circuit خدمات إنتاج مرنة وسريعة (12 ساعة إلى 72 ساعة) ، بالإضافة إلى حجم صغير لتصنيع ثنائي الفينيل متعدد الكلور كبير الحجم.تغطي منتجاتها 1 ~ 32L FR-4 PCB و IMS PCB و HDI Boards وألواح PTFE عالية التردد وألواح Rigid-flex إلخ.

تستخدم منتجاتها على نطاق واسع في مجالات التكنولوجيا العالية مثل الاتصالات ، وإمدادات الطاقة ، وشبكات الكمبيوتر ، والمنتجات الرقمية ، والتحكم الصناعي ، والعلوم والتعليم ، والأجهزة الطبية ، والفضاء ، وما إلى ذلك.

الحد الأقصى للطبقات: 32 طبقة (إذا كان هناك أكثر من 20 طبقة ، فيجب مراجعة القدرة)

الحد الأقصى لحجم لوحة الإنهاء: 740 * 500 مم (إذا كان أكبر من 600 مم ، يجب مراجعة القدرة)

الحد الأدنى لحجم لوحة الإنهاء: 5 * 5 مللي متر
المواد الخام: PI + FR4 ، FR4 ، Rogers ، AI وما إلى ذلك
سمك لوح PCB النهائي: 0.2 ~ 4.0 مم (إذا كان أقل من 0.2 مم ، أو أكثر من 4 مم يحتاج إلى المراجعة) (إذا كان سمك اللوحة 0.6 مم ، فلا يمكن تطبيقه على سطح HASL)

سمك النحاس للقاعدة النحاسية الداخلية والخارجية: 0.3 / 0.5 أوقية كحد أدنى ، 3 أوقية كحد أقصى ، تقدم 4-6 أوقية

النحاس الخارجي النهائي: 6 أوقية

القوس واللف: 0.075٪

دقيقة.حجم الثقب: 0.15 مم (＜ 0.15 مم يحتاج إلى مراجعة القدرة)

HDI دقيقة ثقب الحفر: 0.08-0.10 مللي متر
مسار / فجوة PCB: 3mil (0.075mm)
مخطط ثنائي الفينيل متعدد الكلور: التوجيه / اللكم / V-CUT

سمك قناع اللحام: قياسي 15-20um ؛متقدم: 35 ميكرومتر

الحد الأدنى لعرض جسر قناع اللحام: أخضر 4 مل ، لون آخر 4.8 مل

قناع اللحام المسدود بالثقوب: 0.1-0.5 مللي متر

لون قناع اللحام: أخضر ، أخضر غير لامع ، أزرق ، أزرق غير لامع ، أسود ، أسود غير لامع ، أصفر ، أحمر ، أبيض ، وهلم جرا
PCB بالشاشة الحريرية: أبيض ، أسود وهلم جرا

سمك القناع القابل للنزع: 500-1000um
فيلم الأكسدة لـ OSP: 0.2-0.5um


التعليمات:

س 1.ما الخدمة التي يمكنك تقديمها؟

ج: لوحة دوائر مطبوعة صلبة ، لوحة دوائر مطبوعة مرنة ، لوحة HDI ، لوحة دوائر مطبوعة بقاعدة نحاسية ، مجموعة دوائر مطبوعة ، نموذج أولي سريع ، أمر سريع الانعطاف.

س 2.ما هي سرعة وقتك الرصاص؟

ج: أسرع 3 WDs للوحة HDI ، أسرع 24 ساعة للوحة القياسية 2L و 4 LRigid.

س 3.كيف يمكنني الحصول على عرض أسعار؟

ج: يمكنك طلب عرض أسعار تقليدي عن طريق إرسال بريد إلكتروني إلى صندوق البريد الإلكتروني الخاص بناlenayang@hsxcircuit.comأوsales07@hsxcircuit.comوسوف نقتبس ذلك عادة في غضون 24 ساعة (المشروع الخاص سيحتاج إلى مزيد من الوقت) ، لا تنسَ إرفاق ملفات جربر وجميع الملفات الضرورية الأخرى لعرض أسعار ثنائي الفينيل متعدد الكلور.

وأيضًا ، يمكنك الاتصال بنا مباشرة في الموقع من خلال تقديم ملف جربر والمواصفات.

Q4.What شروط الدفع تقبلونها؟

ج: التحويل البنكي (T / T) أو خطاب الاعتماد (L / C) أو Paypal (فقط لقيمة صغيرة أقل من 500 دولار أمريكي)
