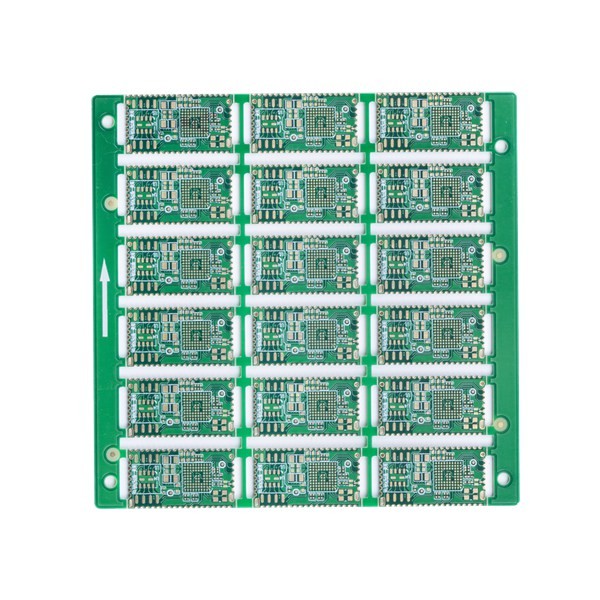

لوحة دوائر مطبوعة صغيرة مكونة من 8 طبقات توجيه طويل 2 أوقية ثقب صغير نحاسي صغير

متعدد الطبقات لوحة دوائر مطبوعة 8L لوحة دوائر مطبوعة دائرة صغيرة PCB توجيه طويل 2OZ دقيقة النحاس حفرة صغيرة

لوحة دوائر مطبوعة ذات 8 طبقات

تأسست شركة Shenzhen Huashengxin Circuit في عام 2010 ، وهي شركة متخصصة في تصنيع لوحات الدوائر المطبوعة.تغطي منتجات Huashengxin 1 ~ 32L FR-4 PCB ، IMS PCB ، لوحات HDI ، لوحات PTFE عالية التردد وألواح Rigid-flex وما إلى ذلك. نحن نقدم خدمات إنتاج مرنة سريعة الدوران (12 ساعة إلى 72 ساعة) ، وكذلك الحجم الصغير إلى الحجم الكبير تصنيع ثنائي الفينيل متعدد الكلور.ويتم تطبيق منتجاتنا على نطاق واسع من صناعة الاتصالات وأجهزة إمدادات الطاقة وشبكات الكمبيوتر إلى صناعة الطيران.

الطبقات: 1-32 طبقة ، إذا كانت الطبقة 20 لترًا أو أكثر من 20 لترًا ، فستحتاج إلى مراجعة اللوحة.

يبلغ الحد الأقصى لحجم لوحة النهاية 740 * 500 مم ، ولكن إذا كان جانب اللوحة> 600 مم ، فستحتاج إلى مراجعته.

الحد الأدنى لحجم اللوحة هو 5 * 5 مم.

تشمل المواد الخام للوحات الدوائر المطبوعة FR4 و Rogers و Halogen free و High TG ...

أوقات ضغط التصفيح للثقوب العمياء والمدفونة: اضغط بنفس النواة ≤3 مرات (> 3 مرات تحتاج إلى المراجعة)

تتراوح قدرة سماكة PCB من 0.2 ~ 4.0 مم ، إذا كانت السماكة أقل من 0.2 مم ، أو أكثر من 4 مم ، فستحتاج إلى مراجعتها في البداية.

قدرة سماكة النحاس ثنائي الفينيل متعدد الكلور: الطبقة الداخلية 6 أوقية (لكن سمك النحاس ≥5 أوقية لـ 4 لتر ، ≥4 أوقية لـ 6 لتر ، ≥3 أوقية مقابل 8 لتر وما فوق يجب أن تتم مراجعتها)

نحاس الطبقة الخارجية: ≤ 10 OZ (≥5 OZ بحاجة إلى المراجعة)

تبلغ نسبة الانحناء والالتواء 0.075٪.

الحد الأدنى لحجم الفتحة: 1) إذا كان سمك اللوح 2.0 مم ، فإن حجم الثقب الأدنى 0.20 مم.إذا كان سمك اللوح أكبر من 2.0 مم ، فإن حجم الثقب الأدنى: نسبة العرض إلى الارتفاع 10 (لقمة الحفر)

2) إذا كان سمك اللوحة 0.8 مم ، دقيقة حجم الثقب 0.10 مم.إذا كان سمك اللوحة 1.2 مم ، فإن حجم الثقب الأدنى 0.15 مم

لون قناع اللحام: أخضر ، أخضر غير لامع ، أزرق ، أزرق غير لامع ، أسود ، أسود غير لامع ، أصفر ، أحمر ، أبيض ، وحسب طلبك.

لون الشاشة الحريرية: أبيض ، أسود وحسب طلبك

تم الانتهاء من السطح: HASL ، LF-HASL ، ENIG ، Immersion Sn ، OSP ، ENIG الانتقائي + OSP ، الغمر الفضي ، ENEPIG ، طلاء الذهب الصلب ، إلخ.

التعليمات:

Q1: ما هو نوع تنسيق ملف PCB الذي يمكنك قبوله للإنتاج؟
ج: جربر ، PROTEL 99SE ، PROTEL DXP ، POWER PCB ، CAM350 ، ODB + (. TGZ)

س 2.ما هي المعلومات الأخرى التي يجب تقديمها باستثناء الملف؟

ج: المواصفات التالية مطلوبة للاقتباس:
1) المواد الأساسية
2) سمك المجلس:
3) سماكة النحاس
4) المعالجة السطحية:
5) لون قناع اللحام والشاشة الحريرية
6) الكمية

س 3.لا يوجد ملف PCB / GBR ، فقط لديك عينة PCB ، هل يمكنك إنتاجه لي؟

ج: نعم ، يمكننا مساعدتك في استنساخ ثنائي الفينيل متعدد الكلور.فقط أرسل لنا عينة ثنائي الفينيل متعدد الكلور ، يمكننا استنساخ تصميم ثنائي الفينيل متعدد الكلور والعمل عليه.

س 4.ما هو BOM؟

ج: BOM عبارة عن قائمة مواد تسرد المكونات المطلوبة لبناء مشروعك.تتضمن قائمة مكونات الصنف رقم الجزء والعلامة التجارية والمسمى المرجعي والكمية ووصف الأجزاء التي يجب تجميعها.

س 5.أين يتم تصنيع لوحات الدوائر الخاصة بك؟

ج: بصفتنا صانع محترف لثنائي الفينيل متعدد الكلور مقره في الصين ، يتم تصنيع جميع لوحات الدوائر في الصين.
