لوحة دوائر مطبوعة ذات 4 طبقات FR4 TG135 سطح ENIG 2u 0.075 مم

لوحة دوائر مطبوعة متعددة الطبقات 4L PCB Half Hole IPC Class 3 نموذج أولي من لوحة دوائر مطبوعة

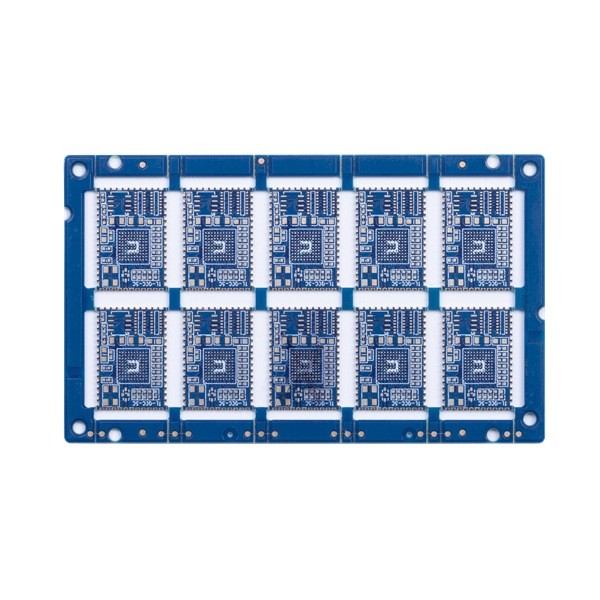

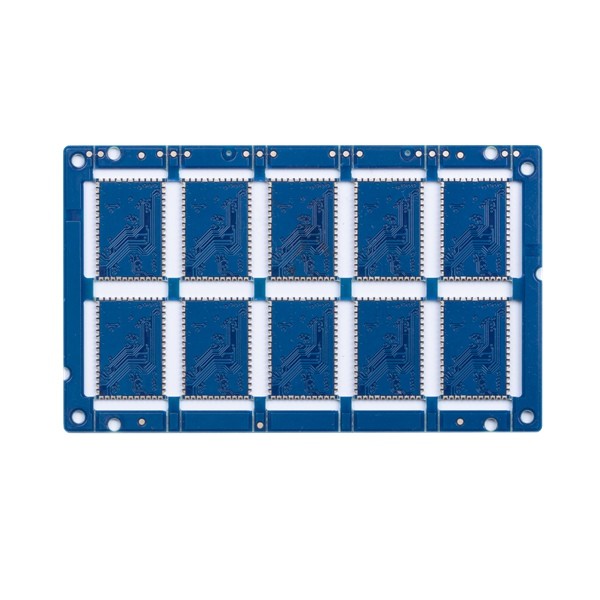

لوحة دوائر مطبوعة ذات 4 طبقات

تغطي HSX Circuit مساحة إنتاج إجمالية تبلغ 10000 متر مربع ، وتوظف أكثر من 350 عاملاً ، وتنتج أكثر من 5000 نوع من ثنائي الفينيل متعدد الكلور كل شهر.منتجاتنا تستخدم على نطاق واسع في العديد من الصناعات ، والاتصالات ، وإمدادات الطاقة ، وشبكات الكمبيوتر ، والمنتجات الرقمية ، والتحكم الصناعي ، والعلوم والتعليم ، والأجهزة الطبية ، والفضاء ، إلخ.

الحد الأقصى للطبقات هو 32 طبقة (تحتاج الطبقة 20 إلى المراجعة)

يبلغ الحد الأقصى لحجم لوحة الإنهاء 740 * 500 مم ، ولكن إذا كان جانب اللوحة> 600 مم ، فستحتاج إلى مراجعة اللوحة

الحد الأدنى لحجم لوحة الإنهاء 5 * 5 مم

تشمل مادة ثنائي الفينيل متعدد الكلور PI + FR4 ، FR4 ، روجرز ، حفر

قدرة سماكة PCB هي 0.2 ~ 4.0 مم (تحتاج إلى المراجعة عند <0.2 مم ، أو> 4 مم) (ولا يمكن عمل سطح HASL بسماكة اللوحة</ = 0.6 مم)

سمك النحاس للقاعدة النحاسية الداخلية والخارجية القدرة: 0.3 / 0.5 أوقية كحد أدنى ، 3 أوقية كحد أقصى ، تقدم 4-6 أوقية

التسامح الانحناء والالتواء: 0.075٪

دقيقة.حجم الفتحة: 0.15 مم (تحتاج إلى مراجعة اللوحة إذا كانت أصغر من 0.15 مم)

قدرة ثقب الحفر HDI Min: 0.08-0.10 مللي متر

قدرة المسار / الفجوة PCB: 3mil (0.075mm)

طريقة مخطط PCB: التوجيه / V-CUT / Punching

قدرة سماكة قناع اللحام: معيار 15-20um ؛متقدم: 35 ميكرومتر

الحد الأدنى من قدرة عرض جسر قناع اللحام: أخضر 4 ميل ، لون آخر 4.8 ميل

قدرة ملء الثقوب لقناع اللحام: 0.1-0.5 مللي متر

يغطي لون قناع اللحام الأخضر ، والأخضر غير اللامع ، والأزرق ، والأزرق غير اللامع ، والأسود ، والأسود غير اللامع ، والأصفر ، والأحمر ، والأبيض ، إلخ.

يتضمن PCB بالشاشة الحريرية الأبيض والأسود وحسب طلبك

قدرة سماكة القناع القابل للنزع: 500-1000um

فيلم الأكسدة لقدرة OSP: 0.2-0.5um

مزايا حلبة HSX:
1) تصنيع محترف ثنائي الفينيل متعدد الكلور لمدة 10 سنوات
2) تحديد المواقع الراقية ، خط الإنتاج المهني
3) تكنولوجيا التصنيع المستقرة والناضجة
4) ضمان جودة موثوقية عالية
5) نظام خدمة السوق الشامل
6) استجابة سريعة ، وسرعة التسليم

التعليمات:

Q1: ما هو نوع تنسيق ملف PCB الذي يمكنك قبوله للإنتاج؟
ج: جربر ، PROTEL 99SE ، PROTEL DXP ، POWER PCB ، CAM350 ، ODB + (. TGZ)

س 2.ما هي المعلومات الأخرى التي يجب تقديمها باستثناء الملف؟

ج: المواصفات التالية مطلوبة للاقتباس:
1) المواد الأساسية
2) سمك المجلس:
3) سماكة النحاس
4) المعالجة السطحية:
5) لون قناع اللحام والشاشة الحريرية
6) الكمية

س 3.لا يوجد ملف PCB / GBR ، فقط لديك عينة PCB ، هل يمكنك إنتاجه لي؟

ج: نعم ، يمكننا مساعدتك في استنساخ ثنائي الفينيل متعدد الكلور.فقط أرسل لنا عينة ثنائي الفينيل متعدد الكلور ، يمكننا استنساخ تصميم ثنائي الفينيل متعدد الكلور والعمل عليه.

س 4.ما هو BOM؟

ج: BOM عبارة عن قائمة مواد تسرد المكونات المطلوبة لبناء مشروعك.تتضمن قائمة مكونات الصنف رقم الجزء والعلامة التجارية والمسمى المرجعي والكمية ووصف الأجزاء التي يجب تجميعها.

س 5.أين يتم تصنيع لوحات الدوائر الخاصة بك؟

ج: بصفتنا صانع محترف لثنائي الفينيل متعدد الكلور مقره في الصين ، يتم تصنيع جميع لوحات الدوائر في الصين.
