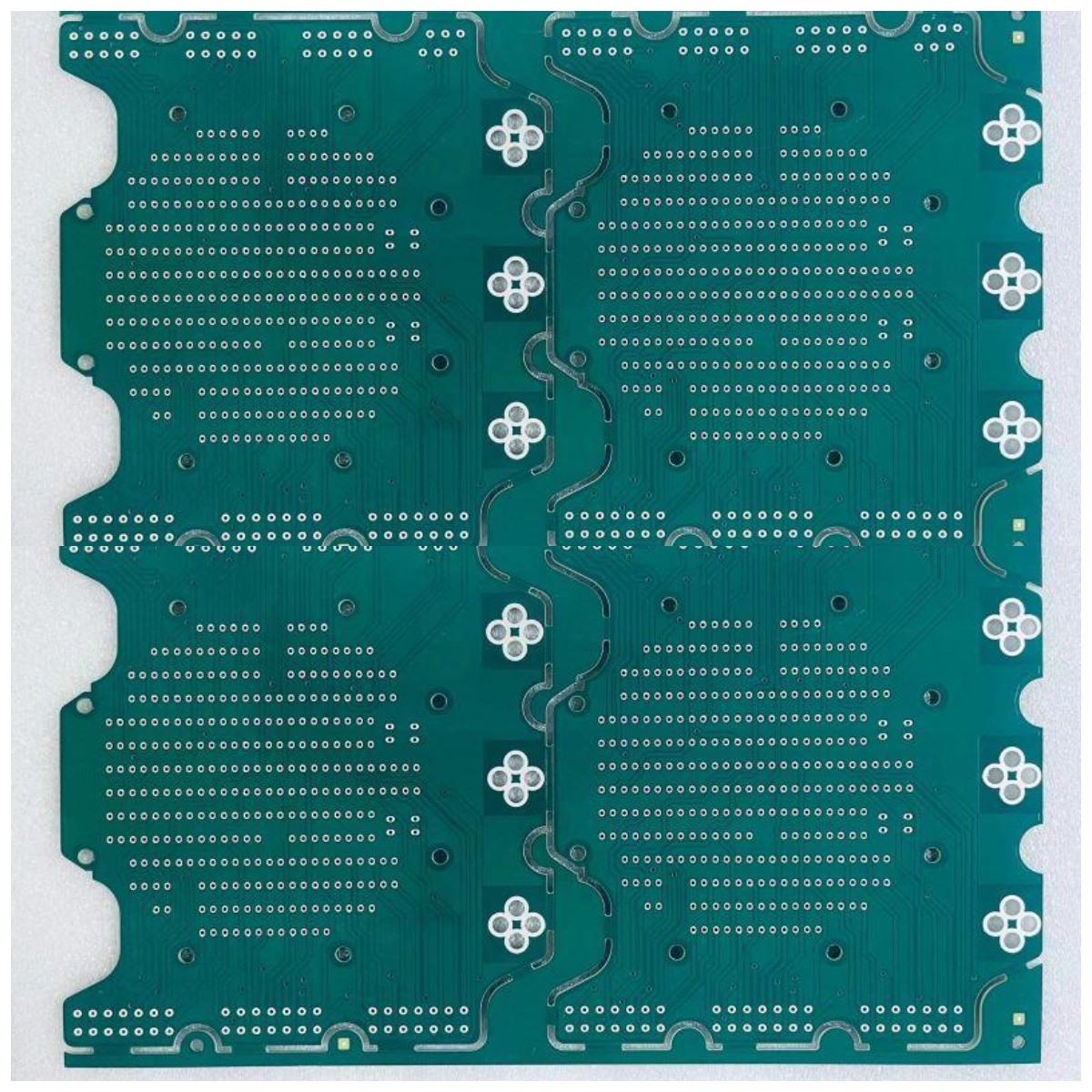

لوحة دوائر مطبوعة متعددة الطبقات TG170 4L نحاس ثقيل 3 أوقية من الداخل

لوحة دوائر مطبوعة متعددة الطبقات بسعة 4 لتر من النحاس الثقيل 3 أوقية من النحاس الداخلي 10 أونصة منتهية من التحكم في مقاومة النحاس الخارجي

4L لوحة دوائر مطبوعة من النحاس الثقيل

تغطي منتجات HSX 1 ~ 32L FR-4 PCB و IMS PCB و HDI Boards وألواح PTFE عالية التردد وألواح Rigid-flex وما إلى ذلك. وهي توفر خدمات إنتاج مرنة وسريعة الدوران (أسرع من 12 ساعة إلى 72 ساعة) ، وأيضًا الحجم الصغير للكتلة حجم تصنيع ثنائي الفينيل متعدد الكلور. تستخدم المنتجات على نطاق واسع في مجالات التكنولوجيا العالية مثل الاتصالات وإمدادات الطاقة وشبكات الكمبيوتر والمنتجات الرقمية والتحكم الصناعي والعلوم والتعليم والأجهزة الطبية والفضاء.

الحد الأقصى للطبقات: 32 طبقة (ستحتاج إلى مراجعة القدرة إذا كانت الطبقة ≥20 طبقة)

الحد الأقصى لحجم لوحة النهاية: 740 * 500 مم (ستحتاج إلى مراجعة القدرة إذا كان حجم اللوحة> 600 مم)

الحد الأدنى لحجم لوحة الإنهاء: 5 * 5 مم (ستحتاج إلى مراجعة القدرة إذا كان حجم اللوحة أقل من 5 مم)

مادة ثنائي الفينيل متعدد الكلور: PI + FR4 ، FR4 ، روجرز ، قاعدة نحاسية ، قاعدة آل

سمك ثنائي الفينيل متعدد الكلور: 0.2 ~ 4.0 مم (إذا كان سمك اللوح النهائي 0.2 مم ، أو 4 مم ، سوف يحتاج إلى تقييم القدرة) (وإذا كانت سماكة oard 0.6 مم ، فلن تنطبق على معالجة سطح HASL)

سمك النحاس الداخلي: 0.3 / 0.5 أوقية كحد أدنى ، 3 أوقية كحد أقصى ، تقدم 4-6 أوقية

سماكة النحاس للنحاس الخارجي: 10 أوقية كحد أقصى (ستحتاج إلى تقييم القدرة)

القوس واللف: 0.075٪

دقيقة.حجم الثقب: 0.15 مم (＜ 0.15 مم يحتاج إلى المراجعة)

HDI دقيقة ثقب الحفر: 0.08-0.10 مللي متر

الحد الأدنى لمسار / فجوة PCB: 3mil (0.075mm)

مخطط ثنائي الفينيل متعدد الكلور: التوجيه / V-CUT / اللكم

سمك قناع اللحام: قياسي 15-20um ؛متقدم: 35 ميكرومتر

الحد الأدنى لعرض جسر قناع اللحام: أخضر 4 مل ، لون آخر 4.8 مل

قناع اللحام يملأ الثقوب: 0.1-0.5 مللي متر

لون قناع اللحام: أخضر ، أخضر غير لامع ، أزرق ، أزرق غير لامع ، أسود ، أسود غير لامع ، أصفر ، أحمر ، أبيض ، إلخ

PCB بالشاشة الحريرية: أبيض ، أسود وحسب طلبك

سمك القناع القابل للنزع: 500-1000um

فيلم الأكسدة لـ OSP: 0.2-0.5um

التعليمات:

Q1: ما هو نوع تنسيقات ملفات PCB التي يمكنك قبولها للإنتاج؟
ج: جربر ، PROTEL 99SE ، PROTEL DXP ، POWER PCB ، CAM350 ، ODB + (. TGZ)

س 2.ما هي المعلومات الأخرى التي يجب تقديمها باستثناء الملف؟

ج: المواصفات التالية مطلوبة للاقتباس:
1) المواد الأساسية
2) سمك المجلس:
3) سماكة النحاس
4) المعالجة السطحية:
5) لون قناع اللحام والشاشة الحريرية
6) كمية الطلب

س 3.لا يوجد ملف ثنائي الفينيل متعدد الكلور / ملف GBR ، فقط لديك عينة ثنائي الفينيل متعدد الكلور ، هل يمكنك إنتاجه لي؟

ج: نعم ، يمكننا مساعدتك في استنساخ ثنائي الفينيل متعدد الكلور.ولكن عليك أن ترسل لنا عينة ثنائي الفينيل متعدد الكلور ، يمكننا استنساخ تصميم ثنائي الفينيل متعدد الكلور.

س 4.ما هي قائمة BOM؟

ج: قائمة BOM هي قائمة مواد تسرد المكونات المطلوبة لبناء مشروعك.تتضمن قائمة BOM رقم الجزء والعلامة التجارية والمسمى المرجعي والكمية ووصف الأجزاء التي يجب تجميعها.

س 5.أين يتم تصنيع لوحات الدوائر الخاصة بك؟

ج: بصفتنا صانع محترف لثنائي الفينيل متعدد الكلور مقره في الصين ، يتم تصنيع جميع لوحات الدوائر في الصين.
