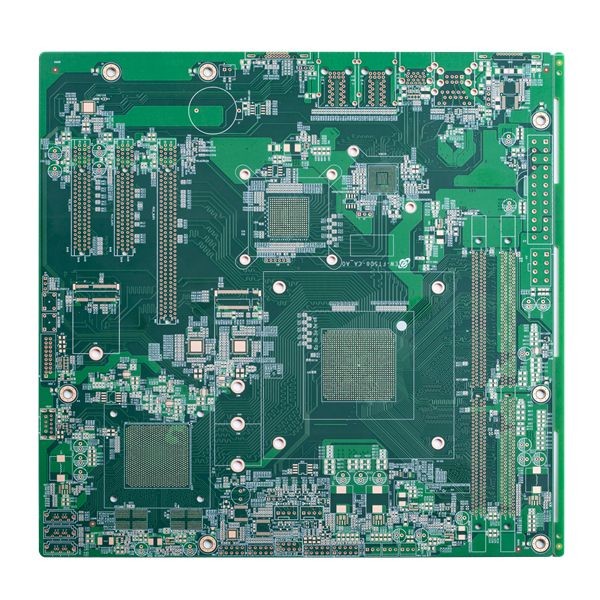

لوحة دوائر نحاسية ثقيلة متعددة الطبقات FR4 TG130 غمر ذهبي

لوحة دوائر مطبوعة متعددة الطبقات بسعة 4 لتر ، تحكم في مقاومة النحاس الثقيل ، غمر الذهب بفتحة 30um من النحاس

لوحة دوائر مطبوعة سعة 4 لتر مع فتحة نحاسية 30um

تأسست Shenzhen Huashengxin Circuit في عام 2010. وهي شركة محترفة لتصنيع ثنائي الفينيل متعدد الكلور.تغطي منتجاتها من طبقة واحدة إلى 32 طبقة FR4 PCB و IMS PCB و HDI Boards و Copper Base PCB وألواح PTFE عالية التردد وألواح Rigid-flex وما إلى ذلك ، ويتم تطبيقها على نطاق واسع في صناعة الاتصالات وأجهزة إمدادات الطاقة وشبكات الكمبيوتر لصناعة الطيران.يوفر HSX خدمات إنتاج مرنة وسريعة (أسرع من 12 ساعة إلى 72 ساعة) ، وكذلك حجم صغير لإنتاج ثنائي الفينيل متعدد الكلور كبير الحجم.

الطبقة: 1-32 طبقة (ستحتاج إلى تقييم اللوحة طبقتها> / = 20L).

يبلغ الحد الأقصى لحجم لوحة الإنهاء 740 * 500 مم ، ولكن إذا كان جانب اللوحة> 600 مم ، فستحتاج إلى تقييمه.

الحد الأدنى لحجم اللوحة هو 5 * 5 مم.

المواد الخام: FR4 ، روجرز ، خالية من الهالوجين ، مواد عالية TG ، قاعدة نحاسية ، قاعدة Al ، إلخ

سمك ثنائي الفينيل متعدد الكلور: 0.2 ~ 4.0 مم (سوف تحتاج إلى تقييمه في البداية إذا كان السمك أقل من 0.2 مم ، أو أكثر من 4 مم)

سمك النحاس ثنائي الفينيل متعدد الكلور: الطبقة الداخلية 6 أوقية (لكن سمك النحاس ≥5 أوقية لكل 4 لتر ، ≥4 أوقية ل 6 لتر ، ≥ 3 أوقية ل 8 لتر وأكثر يجب تقييمها)
نحاس الطبقة الخارجية: ≤ 10 أوقية (≥5 أوقية يجب تقييمها)

تحمل الانحناء والالتواء: 0.075٪.

الحد الأدنى لحجم الفتحة: 1) إذا كان سمك اللوحة ≤2.0mm ، فإن حجم الفتحة الأدنى هو 0.20mm.إذا كان سمك اللوح أكبر من 2.0 مم ، فإن حجم الثقب الأدنى: نسبة العرض إلى الارتفاع 10 (لقمة الحفر)

2) إذا كان سمك اللوحة 0.8 مم ، فإن حجم الثقب الأدنى هو 0.10 مم.إذا كان سمك اللوحة 1.2 مم ، فإن حجم الثقب الأدنى هو 0.15 مم

لون قناع اللحام: أخضر ، أخضر غير لامع ، أزرق ، أزرق غير لامع ، أسود ، أسود غير لامع ، أصفر ، أحمر ، أبيض ، وكما يحدده العملاء.

لون الشاشة الحريرية: أبيض ، أسود وحسب تحديد العملاء.

الانتهاء من السطح: HASL ، LF-HASL ، ENIG ، الغمر Sn ، OSP ، ENIG الانتقائي + OSP ، الغمر الفضي ، ENEPIG ، طلاء الذهب الصلب ، إلخ.

التعليمات:

Q1: هل أنت مصنع أو شركة تجارية؟
ج: نحن ومصنع ثنائي الفينيل متعدد الكلور فى شنتشن ، الصين.لدينا خط تصنيع ثنائي الفينيل متعدد الكلور ونموذج أولي مستقل سريع الدوران وخطوط إنتاج ضخمة.

Q2: ما هو نوع تنسيق ملف PCB الذي يمكنك قبوله للإنتاج؟
ج: جربر ، PROTEL 99SE ، PROTEL DXP ، POWER PCB ، CAM350 ، ODB + (. TGZ)

س 3: هل ملفات ثنائي الفينيل متعدد الكلور الخاصة بي آمنة عندما أرسلها إليك للتصنيع؟
ج: نحن نحترم حقوق الطبع والنشر للعميل ولن نصنع أبدًا ثنائي الفينيل متعدد الكلور لشخص آخر بملفاتك ما لم نتلق إذنًا كتابيًا من جانبك ، ولن نشارك هذه الملفات مع أي أطراف ثالثة.يمكننا توقيع اتفاقية عدم إفشاء مع العميل إذا لزم الأمر.

Q4: إذا لم يكن لدينا ملف PCB / ملف Gerber ، فلدينا عينة PCB فقط ، هل يمكنك إنتاجها لي؟
ج: نعم ، يمكننا مساعدتك في استنساخ ثنائي الفينيل متعدد الكلور.لكننا نحتاج منك أن ترسل لنا عينة ثنائي الفينيل متعدد الكلور ، يمكننا استنساخ تصميم ثنائي الفينيل متعدد الكلور.

Q5: ما هو مهلك القياسي لثنائي الفينيل متعدد الكلور؟

ج: عينة / نموذج أولي (أقل من 3 متر مربع):
1-2 طبقات: من 3 إلى 5 أيام عمل (أسرع 24 ساعة للدوران السريع)
4-8 طبقات: 7 ~ 12 يوم عمل (أسرع 48 ساعة للدوران السريع)

الإنتاج الضخم (أقل من 200 م 2):
1-2 طبقات: من 7 إلى 12 يوم عمل
4-8 طبقات: 10 إلى 15 يوم عمل

س 6: ما هي شروط الدفع التي تقبلونها؟
ج: التحويل البنكي (T / T) ، خطاب الاعتماد (L / C) ، Paypal (فقط لقيمة صغيرة أقل من 500 دولار أمريكي)
