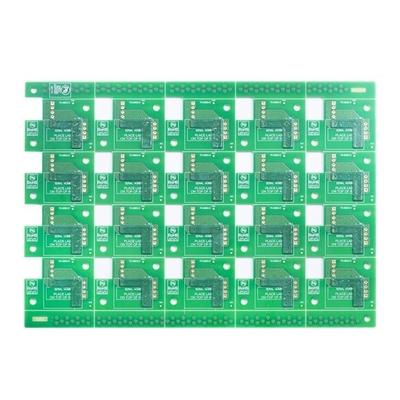

لوحة دوائر غمر ذهبية متعددة الطبقات 6 لتر FR4 قناع لحام أخضر خالٍ من الهالوجين

لوحة دوائر مطبوعة متعددة الطبقات ذهبية مغمورة خالية من الهالوجين سعة 6 لتر

الحد الأقصى للطبقات: 32 طبقة (تحتاج طبقة 20 إلى المراجعة)

أقصى حجم للوحة النهاية: 740 * 500 مم (> 600 مم يحتاج إلى المراجعة)

الحد الأدنى لحجم لوحة الإنهاء: 5 * 5 مللي متر

ثقب الحفر الأدنى: 0.15 مم (＜ 0.15 مم يحتاج إلى المراجعة)

HDI دقيقة ثقب الحفر: 0.08-0.10 مللي متر

نسبة العرض إلى الارتفاع: 15: 1 (يجب مراجعة ＞ 12: 1)

سمك اللوح: 0.2 ~ 4.0 مم (＜ 0.2 مم ، ＞ 4 مم يحتاج إلى المراجعة)

سمك النحاس: الطبقة الداخلية 6 أوقية (≥5 أوقية ل 4 لتر ، ≥4 أوقية 6 لتر ، ≥3 أوقية ل 8 لتر وأكثر)

الطبقة الخارجية من النحاس 10 OZ (≥5 OZ تحتاج إلى المراجعة)

النحاس في الثقوب 5 أوقية (≥ 1 أوقية تحتاج إلى المراجعة

تطبيقمنلوحة الدوائر المطبوعة PCB:

1 ، الاتصالات السلكية واللاسلكية
2 ، إلكترونيات المستهلك
3 ، مراقبة الأمن
4 ، إلكترونات السيارة
5 ، المنزل الذكي
6 ، الضوابط الصناعية
7 ، الجيش والدفاع

8 ، السيارات

9 ، المنزل الذكي

10 ، الأتمتة الصناعية

11 ، الأجهزة الطبية

12 ، الطاقة الجديدة

وهكذا

التعليمات:

1. ما الخدمة التي يمكنك تقديمها؟

لوحة الدوائر المطبوعة ، مجموعة الدوائر المطبوعة ، طلب النموذج الأولي السريع

2. ما مدى سرعة وقتك الرصاص؟

لوحة HDI أسرع 3 WDs ، 2L و 4L اللوحة الصلبة الأسرع 24H

3. كيفية الحصول على اقتباس سريع؟

يرجى تقديم ملف جربر وتفاصيل اللوحة (بما في ذلك الطبقة ، وسمك اللوحة ، وسمك النحاس ، والمعالجة السطحية ، وقناع اللحام ولون الشاشة الحريرية ، وطلب خاص إن وجد ، وكمية الطلب ، وما إلى ذلك)

قائمة عينة:

4. ما شروط الدفع تقبلونها؟

ج: التحويل البنكي (T / T) أو خطاب الاعتماد (L / C) أو Paypal (فقط لقيمة صغيرة أقل من 500 دولار أمريكي)
