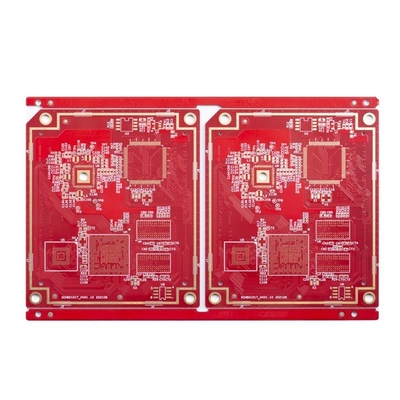

14L متعدد الطبقات نموذج لوحة الدوائر المطبوعة FR4 TG150 الغمر الذهب

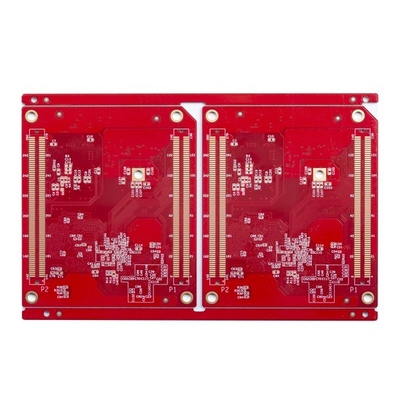

14L متعدد الطبقات نموذج لوحة الدوائر المطبوعة FR4 TG150 الغمر الذهب

متعدد الطبقات نموذج أولي سريع الدوران 14 لتر PCB FR4 TG150 غمر ذهبي

14L لوحة الدوائر المطبوعة مع 30um حفرة النحاس

تأسست Shenzhen Huashengxin Circuit في عام 2010. وهي شركة محترفة لتصنيع ثنائي الفينيل متعدد الكلور.تغطي منتجاتها من طبقة واحدة إلى 32 طبقة FR4 PCB و IMS PCB و HDI Boards و Copper Base PCB وألواح PTFE عالية التردد وألواح Rigid-flex وما إلى ذلك ، ويتم تطبيقها على نطاق واسع في صناعة الاتصالات وأجهزة إمدادات الطاقة وشبكات الكمبيوتر لصناعة الطيران.يوفر HSX خدمات إنتاج مرنة وسريعة (أسرع من 12 ساعة إلى 72 ساعة) ، وكذلك حجم صغير لإنتاج ثنائي الفينيل متعدد الكلور كبير الحجم.

الطبقة: 1-32 طبقة (ستحتاج إلى تقييم اللوحة طبقتها> / = 20L).

يبلغ الحد الأقصى لحجم لوحة الإنهاء 740 * 500 مم ، ولكن إذا كان جانب اللوحة> 600 مم ، فستحتاج إلى تقييمه.

الحد الأدنى لحجم اللوحة هو 5 * 5 مم.

المواد الخام: FR4 ، روجرز ، خالية من الهالوجين ، مواد عالية TG ، قاعدة نحاسية ، قاعدة Al ، إلخ

سمك ثنائي الفينيل متعدد الكلور: 0.2 ~ 4.0 مم (سوف تحتاج إلى تقييمه في البداية إذا كان السمك أقل من 0.2 مم ، أو أكثر من 4 مم)

سمك النحاس ثنائي الفينيل متعدد الكلور: الطبقة الداخلية 6 أوقية (لكن سمك النحاس ≥5 أوقية لكل 4 لتر ، ≥4 أوقية ل 6 لتر ، ≥ 3 أوقية ل 8 لتر وأكثر يجب تقييمها)
نحاس الطبقة الخارجية: ≤ 10 أوقية (≥5 أوقية يجب تقييمها)

تحمل الانحناء والالتواء: 0.075٪.

الحد الأدنى لحجم الفتحة: 1) إذا كان سمك اللوحة ≤2.0mm ، فإن حجم الفتحة الأدنى هو 0.20mm.إذا كان سمك اللوح أكبر من 2.0 مم ، فإن حجم الثقب الأدنى: نسبة العرض إلى الارتفاع 10 (لقمة الحفر)

2) إذا كان سمك اللوحة 0.8 مم ، فإن حجم الثقب الأدنى هو 0.10 مم.إذا كان سمك اللوحة 1.2 مم ، فإن حجم الثقب الأدنى هو 0.15 مم

لون قناع اللحام: أخضر ، أخضر غير لامع ، أزرق ، أزرق غير لامع ، أسود ، أسود غير لامع ، أصفر ، أحمر ، أبيض ، وكما يحدده العملاء.

لون الشاشة الحريرية: أبيض ، أسود وحسب تحديد العملاء.

الانتهاء من السطح: HASL ، LF-HASL ، ENIG ، الغمر Sn ، OSP ، ENIG الانتقائي + OSP ، الغمر الفضي ، ENEPIG ، طلاء الذهب الصلب ، إلخ.

التعليمات:

Q1: هل أنت مصنع أو شركة تجارية؟
ج: نحن ومصنع ثنائي الفينيل متعدد الكلور فى شنتشن ، الصين.لدينا خط تصنيع ثنائي الفينيل متعدد الكلور ونموذج أولي مستقل سريع الدوران وخطوط إنتاج ضخمة.

Q2: ما هو نوع تنسيق ملف PCB الذي يمكنك قبوله للإنتاج؟
ج: جربر ، PROTEL 99SE ، PROTEL DXP ، POWER PCB ، CAM350 ، ODB + (. TGZ)

س 3: هل ملفات ثنائي الفينيل متعدد الكلور الخاصة بي آمنة عندما أرسلها إليك للتصنيع؟
ج: نحن نحترم حقوق الطبع والنشر للعميل ولن نصنع أبدًا ثنائي الفينيل متعدد الكلور لشخص آخر بملفاتك ما لم نتلق إذنًا كتابيًا من جانبك ، ولن نشارك هذه الملفات مع أي أطراف ثالثة.يمكننا توقيع اتفاقية عدم إفشاء مع العميل إذا لزم الأمر.

Q4: إذا لم يكن لدينا ملف PCB / ملف Gerber ، فلدينا عينة PCB فقط ، هل يمكنك إنتاجها لي؟
ج: نعم ، يمكننا مساعدتك في استنساخ ثنائي الفينيل متعدد الكلور.لكننا نحتاج منك أن ترسل لنا عينة ثنائي الفينيل متعدد الكلور ، يمكننا استنساخ تصميم ثنائي الفينيل متعدد الكلور.

Q5: ما هو مهلك القياسي لثنائي الفينيل متعدد الكلور؟

ج: عينة / نموذج أولي (أقل من 3 متر مربع):
1-2 طبقات: من 3 إلى 5 أيام عمل (أسرع 24 ساعة للدوران السريع)
4-8 طبقات: 7 ~ 12 يوم عمل (أسرع 48 ساعة للدوران السريع)

الإنتاج الضخم (أقل من 200 م 2):
1-2 طبقات: من 7 إلى 12 يوم عمل
4-8 طبقات: 10 إلى 15 يوم عمل

س 6: ما هي شروط الدفع التي تقبلونها؟
ج: التحويل البنكي (T / T) ، خطاب الاعتماد (L / C) ، Paypal (فقط لقيمة صغيرة أقل من 500 دولار أمريكي)
