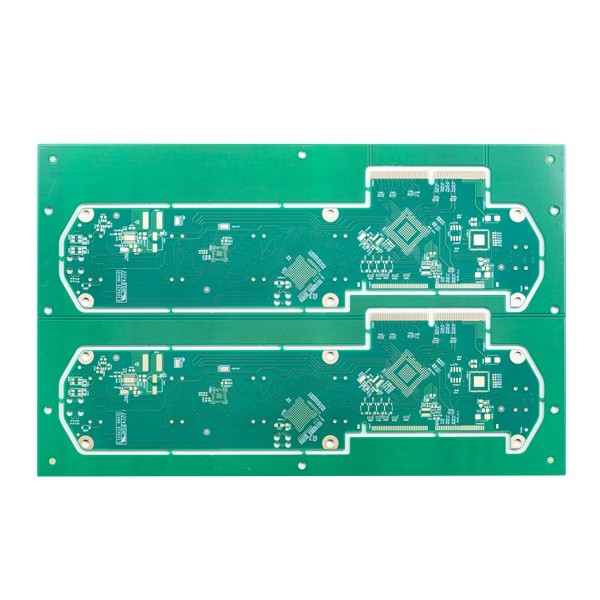

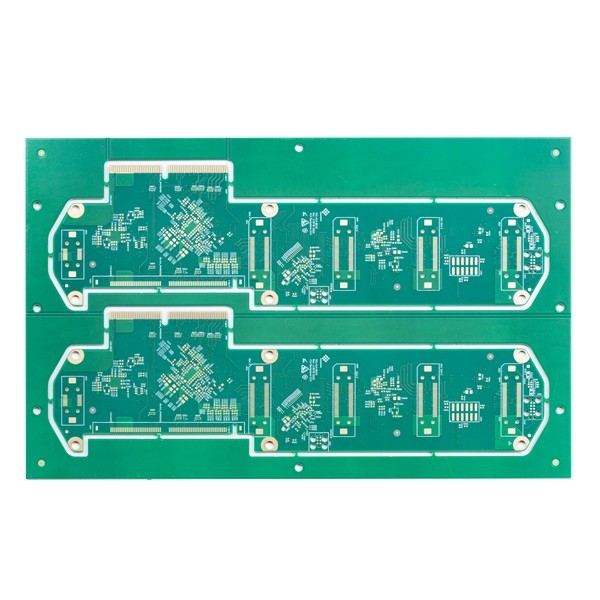

لوحة دوائر مطبوعة متعددة الطبقات روجرز FR4 مزدوجة الجوانب من 4 طبقات

لوحة دوائر مطبوعة متعددة الطبقات روجرز FR4 مزدوجة الجوانب من 4 طبقات

لوحة دوائر PCB ذات جودة عالية على الوجهين مكونة من 4 طبقات مع سطح ذهبي مغمور

ثنائي الفينيل متعدد الكلور الذهب على الوجهين الغمر

Huashengxin Circuit Limited هي شركة محترفة لتصنيع لوحات الدوائر المطبوعة وتوفر خدمات إنتاج مرنة وسريعة (12 ساعة إلى 72 ساعة) ، بالإضافة إلى حجم صغير لتصنيع ثنائي الفينيل متعدد الكلور كبير الحجم.تشمل المنتجات 1 ~ 32L FR-4 لوحة دوائر مطبوعة صلبة ، IMS PCB ، لوحات HDI ، لوحات PTFE عالية التردد وألواح Rigid-flex إلخ.

تستخدم منتجات HSX على نطاق واسع في العديد من مجالات التكنولوجيا العالية مثل الاتصالات وإمدادات الطاقة وشبكات الكمبيوتر والمنتجات الرقمية والتحكم الصناعي والعلوم والتعليم والأجهزة الطبية والفضاء وما إلى ذلك.

الحد الأقصى للطبقات: 32 طبقة (إذا كان هناك أكثر من 20 طبقة ، فيجب مراجعة القدرة)

الحد الأقصى لحجم لوحة النهاية: 740 * 500 مم (إذا كان أكبر من 600 مم ، يجب مراجعة القدرة)

الحد الأدنى لحجم لوحة الإنهاء: 5 * 5 مللي متر

المواد الخام: PI + FR4 ، FR4 ، Rogers ، AI وما إلى ذلك

سمك اللوحة النهائية للوحة الدائرة المطبوعة: 0.2 ~ 4.0 مم (إذا كان أقل من 0.2 مم ، أو أكثر من 4 مم يحتاج إلى المراجعة) (إذا كان سمك اللوحة 0.6 مم ، فلا يمكن تطبيقه على سطح HASL)

سماكة النحاس للوحة الدوائر المطبوعة من النحاس الأساسي الداخلي والخارجي: 0.3 / 0.5 أوقية كحد أدنى ، 3 أوقية كحد أقصى ، تقدم 4-6 أوقية

النحاس الخارجي النهائي: 6 أوقية

القوس واللف: 0.075٪

دقيقة.حجم الثقب: 0.15 مم (＜ 0.15 مم يحتاج إلى مراجعة القدرة)

HDI دقيقة ثقب الحفر: 0.08-0.10 مللي متر

مسار / فجوة لوحة الدوائر المطبوعة: 3 ميل (0.075 مم)

ملف تعريف لوحة الدوائر المطبوعة: التوجيه ، التثقيب ، V-CUT

سماكة قناع اللحام للوحة الدوائر المطبوعة: معيار 15-20um ؛متقدم: 35 ميكرومتر

الحد الأدنى لعرض جسر قناع اللحام: أخضر 4 مل ، لون آخر 4.8 مل

قناع اللحام المسدود: 0.1-0.5 مللي متر

لون قناع اللحام: أخضر ، أخضر غير لامع ، أزرق ، أزرق غير لامع ، أسود ، أسود غير لامع ، أصفر ، أحمر ، أبيض ، وهلم جرا

PCB بالشاشة الحريرية: أبيض ، أسود وهلم جرا

سمك القناع القابل للنزع: 500-1000um

التعليمات:

Q1: ما هو نوع تنسيق ملف PCB الذي يمكنك قبوله للإنتاج؟
ج: جربر ، PROTEL 99SE ، PROTEL DXP ، POWER PCB ، CAM350 ، ODB + (. TGZ)

س 2.ما هي المعلومات الأخرى التي يجب تقديمها باستثناء الملف؟

ج: المواصفات التالية مطلوبة للاقتباس:
1) المواد الأساسية
2) سمك المجلس:
3) سماكة النحاس
4) المعالجة السطحية:
5) لون قناع اللحام والشاشة الحريرية
6) الكمية

س 3.لا يوجد ملف ثنائي الفينيل متعدد الكلور / ملف GBR ، فقط لديك عينة ثنائي الفينيل متعدد الكلور ، هل يمكنك إنتاجه لي؟

ج: نعم ، يمكننا مساعدتك في استنساخ ثنائي الفينيل متعدد الكلور.فقط أرسل لنا عينة ثنائي الفينيل متعدد الكلور ، يمكننا استنساخ تصميم ثنائي الفينيل متعدد الكلور والعمل عليه.

س 4.ما هو BOM؟

ج: BOM عبارة عن قائمة مواد تسرد المكونات المطلوبة لبناء مشروعك.تتضمن قائمة مكونات الصنف رقم الجزء والعلامة التجارية والمسمى المرجعي والكمية ووصف الأجزاء التي يجب تجميعها.

س 5.أين يتم تصنيع لوحات الدوائر الخاصة بك؟

ج: بصفتنا صانع محترف لثنائي الفينيل متعدد الكلور في الصين ، يتم تصنيع جميع لوحات الدوائر في الصين.
