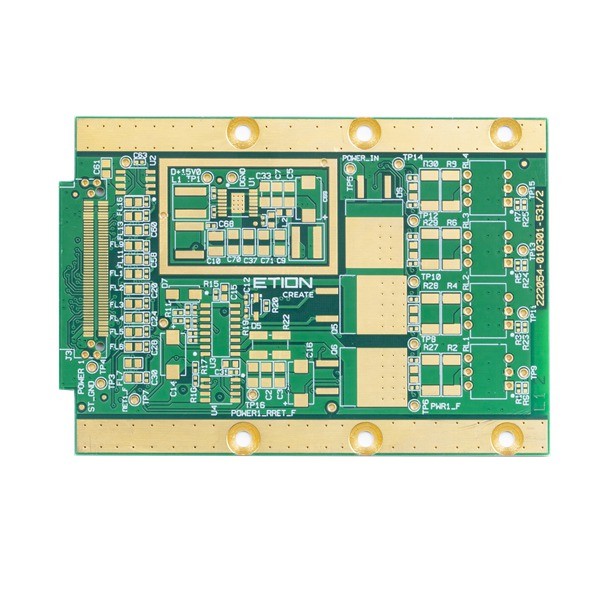

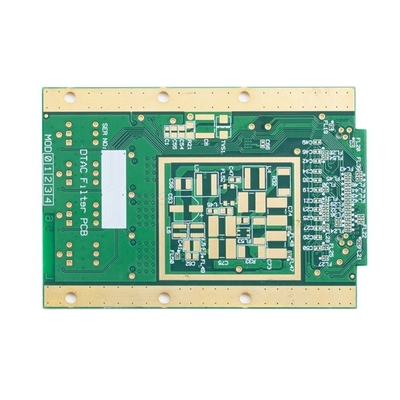

2U متعدد الطبقات لوحة الدوائر المطبوعة غمر الذهب PCB الجمعية

2U متعدد الطبقات لوحة الدوائر المطبوعة غمر الذهب PCB الجمعية

2U متعدد الطبقات لوحة الدوائر المطبوعة غمر الذهب 6 طبقات ثنائي الفينيل متعدد الكلور التجمع

تأسست Shenzhen Huashengxin Circuit في عام 2010 ، وهي شركة محترفة لصناعة لوحات الدوائر المطبوعة.توفر HSX Circuit خدمات إنتاج مرنة وسريعة (12 ساعة إلى 72 ساعة) ، بالإضافة إلى حجم صغير لتصنيع ثنائي الفينيل متعدد الكلور كبير الحجم.تغطي منتجاتها 1 ~ 32L FR-4 PCB و IMS PCB و HDI Boards وألواح PTFE عالية التردد وألواح Rigid-flex إلخ.

تستخدم منتجاتها على نطاق واسع في مجالات التكنولوجيا العالية مثل الاتصالات ، وإمدادات الطاقة ، وشبكات الكمبيوتر ، والمنتجات الرقمية ، والتحكم الصناعي ، والعلوم والتعليم ، والأجهزة الطبية ، والفضاء ، وما إلى ذلك.

مزايا HSX:
1) المهنية تصنيع ثنائي الفينيل متعدد الكلور لمدة 10 سنوات
2) تحديد المواقع الراقية ، خط الإنتاج المهني
3) تكنولوجيا التصنيع المستقرة والناضجة
4) ضمان جودة موثوقية عالية
5) نظام خدمة السوق الشامل
6) استجابة سريعة ، وسرعة التسليم

الحد الأقصى للطبقات: 32 طبقة (إذا كان هناك أكثر من 20 طبقة ، فيجب مراجعة القدرة)

الحد الأقصى لحجم لوحة النهاية: 740 * 500 مم (إذا كان أكبر من 600 مم ، يجب مراجعة القدرة)

الحد الأدنى لحجم لوحة الإنهاء: 5 * 5 مللي متر

المواد الخام: PI + FR4 ، FR4 ، Rogers ، AI وما إلى ذلك

سمك لوح PCB النهائي: 0.2 ~ 4.0 مم (إذا كان أقل من 0.2 مم ، أو أكثر من 4 مم يحتاج إلى المراجعة) (إذا كان سمك اللوحة 0.6 مم ، فلا يمكن تطبيقه على سطح HASL)

سماكة النحاس للنحاس الأساسي الداخلي والخارجي: 0.3 / 0.5 أوقية كحد أدنى ، 3 أوقية كحد أقصى ، تقدم 4-6 أوقية

النحاس الخارجي النهائي: 6 أوقية

القوس واللف: 0.075٪

دقيقة.حجم الثقب: 0.15 مم (＜ 0.15 مم يحتاج إلى مراجعة القدرة)

HDI دقيقة ثقب الحفر: 0.08-0.10 مللي متر

مسار / فجوة PCB: 3mil (0.075mm)

مخطط ثنائي الفينيل متعدد الكلور: التوجيه / اللكم / V-CUT

سمك قناع اللحام: قياسي 15-20um ؛متقدم: 35 ميكرومتر

الحد الأدنى لعرض جسر قناع اللحام: أخضر 4 مل ، لون آخر 4.8 مل

قناع اللحام المسدود: 0.1-0.5 مللي متر

لون قناع اللحام: أخضر ، أخضر غير لامع ، أزرق ، أزرق غير لامع ، أسود ، أسود غير لامع ، أصفر ، أحمر ، أبيض ، وهلم جرا

PCB بالشاشة الحريرية: أبيض ، أسود وهلم جرا

سمك القناع القابل للنزع: 500-1000um

فيلم الأكسدة لـ OSP: 0.2-0.5um

التعليمات:

1. ما الخدمة التي يمكنك تقديمها؟

لوحة الدوائر المطبوعة ، مجموعة الدوائر المطبوعة ، طلب النموذج الأولي السريع

2. ما مدى سرعة وقتك الرصاص؟

لوحة HDI أسرع 3 WDs ، 2L و 4L اللوحة الصلبة الأسرع 24H

3. كيفية الحصول على اقتباس سريع؟

يرجى تقديم ملف جربر وتفاصيل اللوحة (بما في ذلك الطبقة ، وسمك اللوحة ، وسمك النحاس ، والمعالجة السطحية ، وقناع اللحام ولون الشاشة الحريرية ، وطلب خاص إن وجد ، وكمية الطلب ، وما إلى ذلك)

قائمة عينة:

4. ما شروط الدفع تقبلونها؟

ج: التحويل البنكي (T / T) أو خطاب الاعتماد (L / C) أو Paypal (فقط لقيمة صغيرة أقل من 500 دولار أمريكي)
